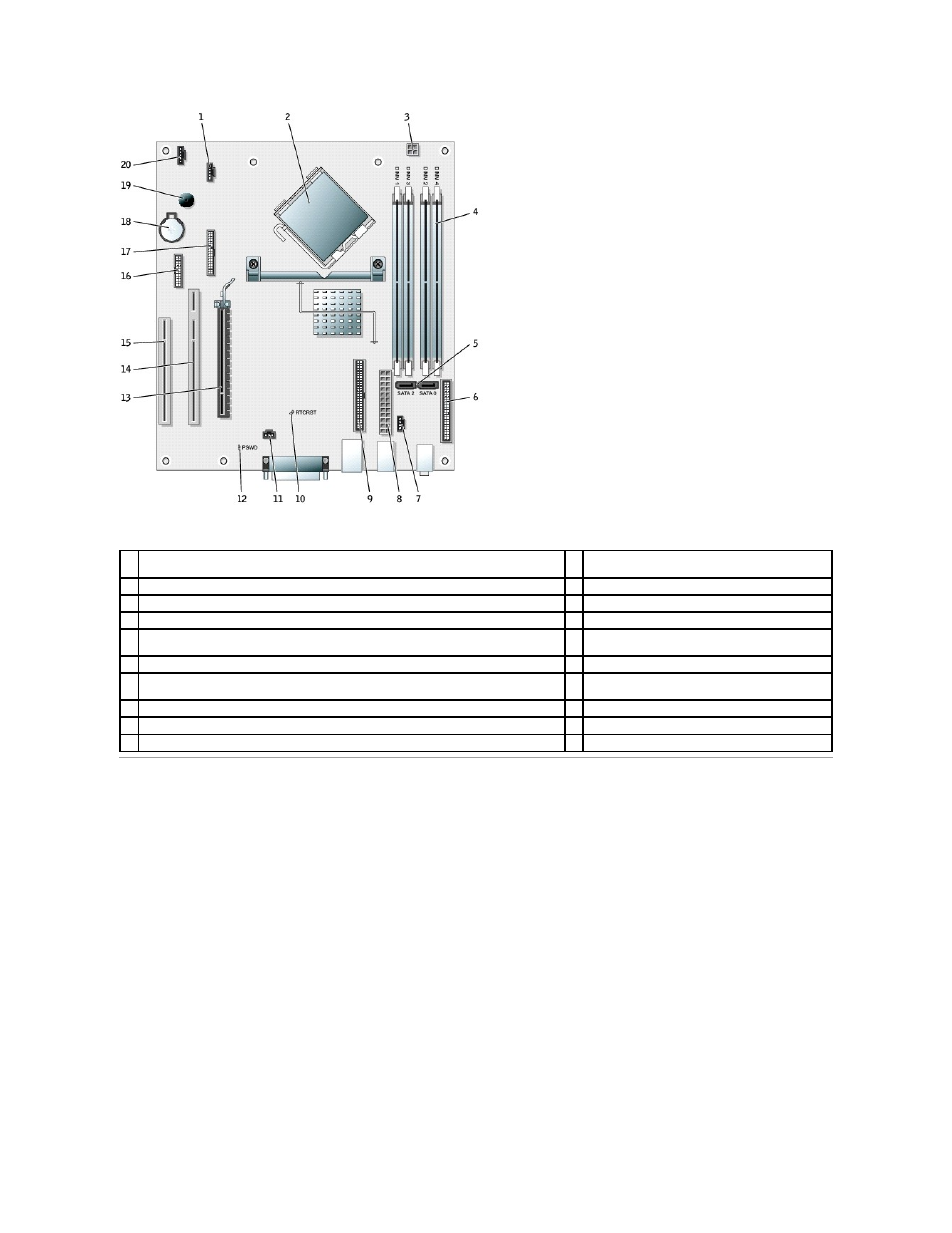

Системная плата компьютеров
Small Mini-Tower
1
разъем вентилятора
(FAN)
11 разъем переключателя защиты корпуса от
вскрытия
(INTRUDER)
2
разъем процессора
(CPU)
12 перемычка пароля (PSWD)
3
разъем питания
(12VPOWER)
13 разъем PCI Express x16 (PEG)
4
разъемы модулей памяти
(DIMM1, DIMM2, DIMM3, DIMM4)
14 разъем надстроечной платы PCI (PCI1)
5
разъемы последовательного порта накопителя
ATA 0 и 2
(SATA0, SATA2)
15 разъем PCI (PCI3)
6
разъем передней панели
(FRONT PANEL)
16 разъем последовательного порта (SER_PS2)
7
разъем аналогового аудиокабеля дисковода компакт
-дисков для дополнительного
аналогового аудиокабеля
(CD_IN)
17 разъем дисковода гибких дисков (FLOPPY)
8
разъем питания
(POWER)
18 гнездо аккумулятора (BATTERY)
9
разъем дисковода компакт
-дисков/DVD-дисков (IDE)
19 внутренний динамик (SPEAKER)
10 перемычка сброса RTC (RTCRST)
20 разъем внешних динамиков (EXT_SPKR)
