8. Распаковывая новый процессор , соблюдайте осторожность, чтобы не прикоснуться к нижней части процессора.
9. Если рычаг освобождения не в верхней позиции , поднимите его.
10. Совместите переднюю и заднюю направляющие прорези на процессоре с передней и задней направляющими прорезями на гнезде .
11. Совместите контакты « 1» на процессоре и на разъеме.
12. Аккуратно вставьте процессор в гнездо и убедитесь , что он расположен правильно.
13. Когда процессор полностью установится в гнездо , закройте крышку процессора.
Убедитесь в том , что выступ на крышке процессора расположен под центральной защелкой крышки на гнезде.
14. Поверните рычаг освобождения гнезда назад к гнезду и зафиксируйте его на месте , чтобы закрепить процессор.
Если вы устанавливали процессор из комплекта обновления Dell, верните исходный узел теплоотвода и процессор в корпорацию Dell в упаковке
комплекта обновления .
15. Установите два винта , которые крепят вентилятор на теплоотводе.
16. Установите узел теплоотвода и вентилятора :
a. Поместите один конец теплоотвода под выступ на фиксирующей пластине .
b. Опустите теплоотвод так , чтобы он полностью поместился под выступом на фиксирующей пластине.
ВНИМАНИЕ . Избавьтесь от заряда статического электричества , прикоснувшись к неокрашенной металлической поверхности на задней панели
компьютера .
ВНИМАНИЕ . При замене процессора не прикасайтесь ни к каким контактам внутри гнезда и не допускайте , чтобы какие-либо предметы падали
на контакты в гнезде .
ВНИМАНИЕ . Во избежание повреждения процессора и компьютера правильно устанавливайте процессор в разъем .

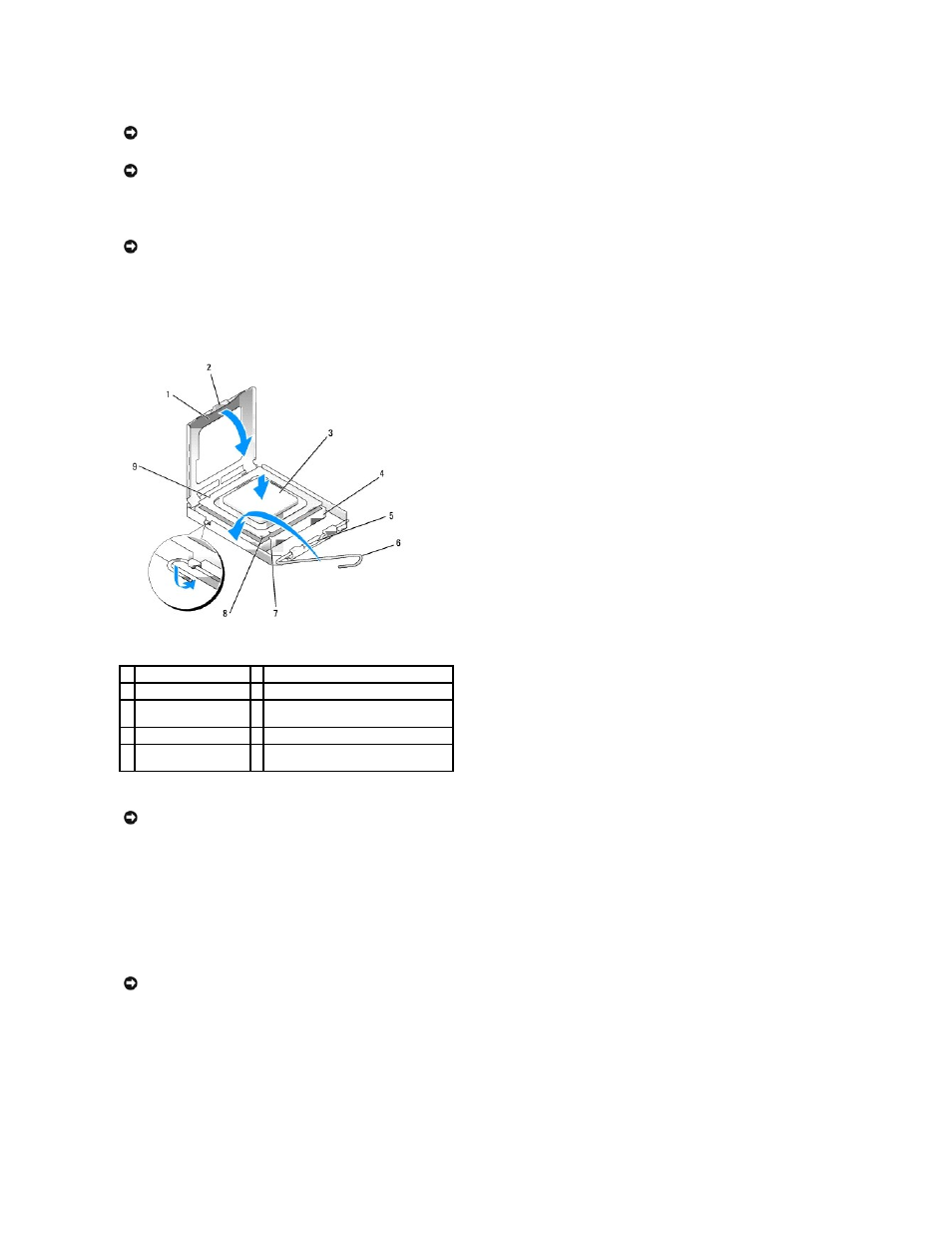

1 крышка процессора 6 рычаг освобождения
2 выступ 7 передняя направляющая прорезь
3 процессор 8 индикатор контакта 1 на разъеме и
процессоре
4 гнездо 9 задняя направляющая прорезь
5 центральная защелка
крышки
ВНИМАНИЕ . Во избежание повреждения контактов правильно совместите микропроцессор с гнездом и не прикладывайте к процессору особых
усилий во время его установки .
ВНИМАНИЕ . Если у вас нет такого комплекта обновления , используйте исходный теплоотвод и продуйте его перед установкой процессора.
