Инструкция по эксплуатации Dell OptiPlex GX280
Страница 231
7.
Закрепите плату в ее разъеме
, опустив шарнирный фиксатор и нажав на него, так чтобы фиксатор вернулся в исходное положение.
8.

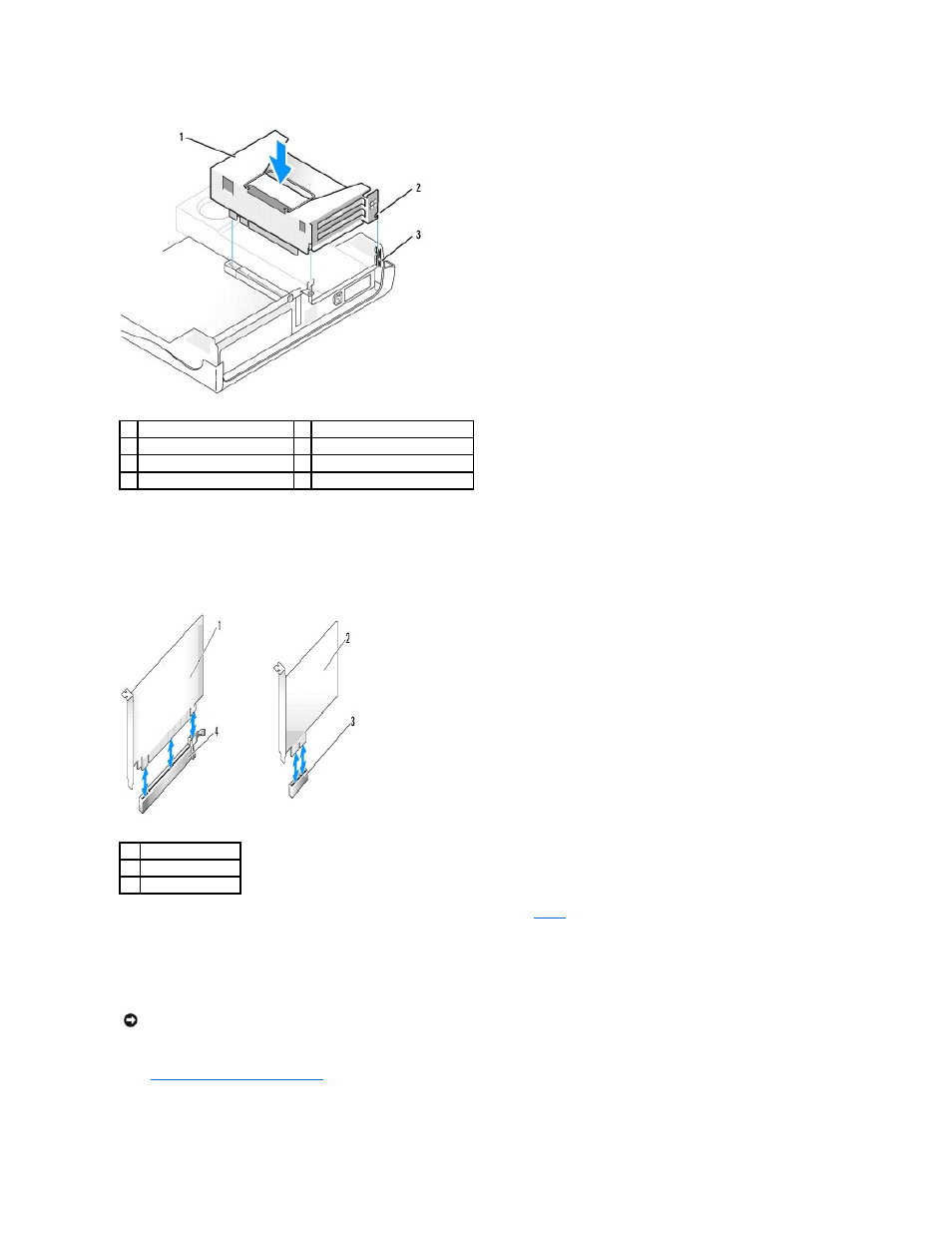

Установите каркас для плат
:
a.
Выровняйте выступы на каркасе с пазами на компьютере и опустите каркас на место
.
b.
Убедитесь
, что дополнительная плата плотно установлена в разъеме на системной плате.
9.
Подсоедините все кабели
, которые были отключены при выполнении инструкций
.
10.
Присоедините к плате все необходимые кабели
.
Информацию о таких кабелях см
. в документации по плате.
11.
Закройте корпус компьютера
.
12.
Прикрепите подставку к компьютеру
(если она используется).
1
рычаг
5
краевой разъем
2
шарнирный фиксатор
6
разъем для платы
3
заглушка
7
дополнительная плата
4
плата
PCI Express x1
8
каркас для плат
1
каркас для плат
2
фиксаторы
(2)
3
пазы
(2)
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или позади плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
