6.
Аккуратно вставьте процессор в гнездо и убедитесь
, что он расположен правильно.
7.
Когда процессор будет полностью установлен в гнезде
, закройте крышку процессора.
Убедитесь в том
, что выступ на крышке процессора расположен под центральной защелкой крышки на гнезде.
8.
Переведите рычаг крепления гнезда назад к гнезду и зафиксируйте его на месте
, чтобы закрепить процессор.
Если вы устанавливали процессор из комплекта обновления
Dell, верните исходный узел теплоотвода и процессор в корпорацию Dell в упаковке
комплекта обновления
.
9.
Установите блок радиатора
, выполнив следующие действия.
a.
Поместите блок радиатора обратно на крепление
.
b.
Установите блок радиатора на основание компьютера и затяните два невыпадающих винта
.

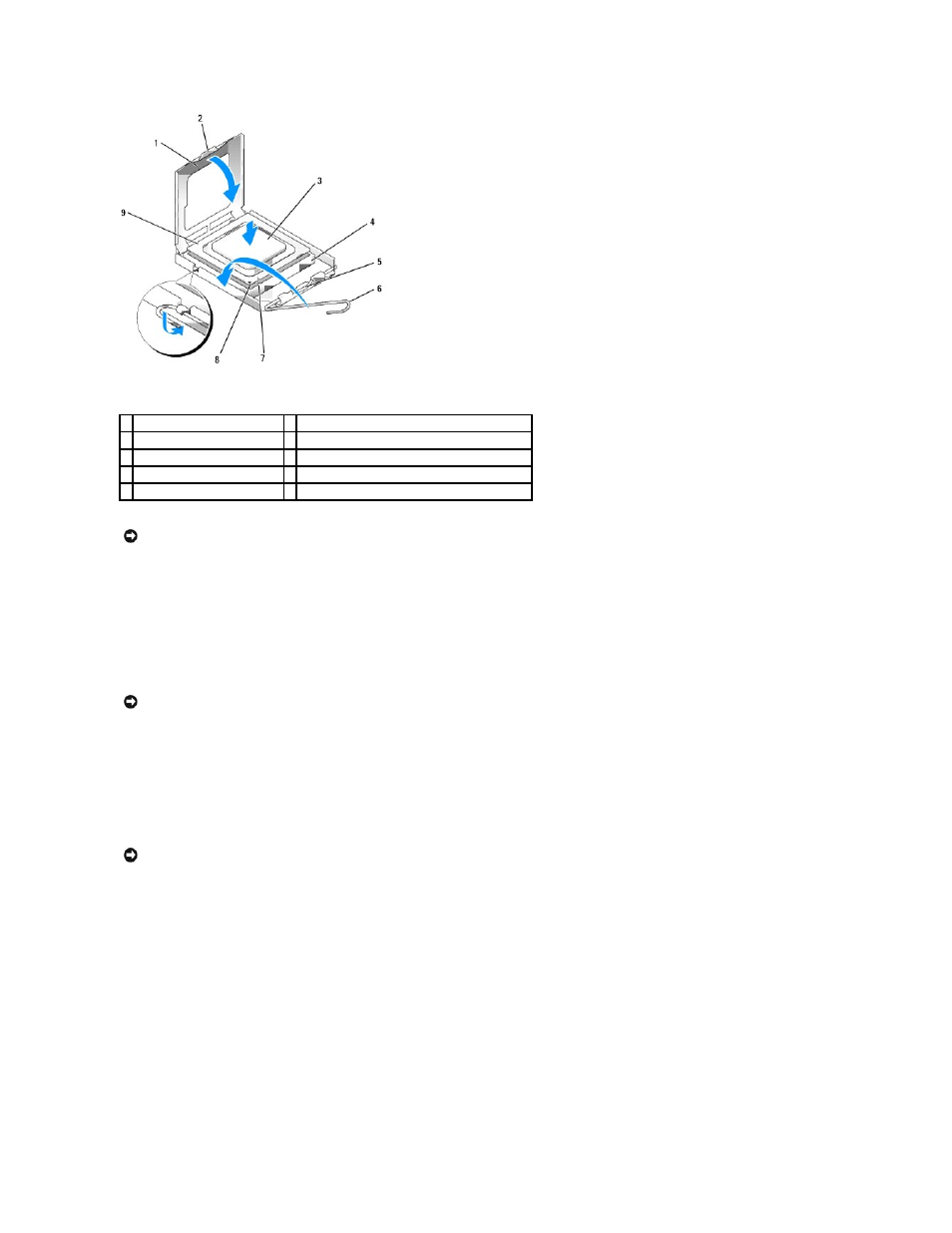

1 крышка процессора
6 рычаг
2 выступ
7 передняя направляющая выемка
3 процессор
8 индикатор контакта 1 на разъеме и процессоре
4 гнездо процессора
9 задняя направляющая выемка
5 центральная защелка крышки
ВНИМАНИЕ
.
Во избежание повреждения контактов правильно совместите микропроцессор с гнездом и не прикладывайте к процессору особых
усилий во время его установки
.
ВНИМАНИЕ
.
Если у вас нет такого комплекта обновления
, используйте исходный теплоотвод и продуйте его перед установкой процессора.
ВНИМАНИЕ
.
Убедитесь в том
, что теплоотвод правильно установлен и закреплен.
