Страница 280: Снятие адаптера последовательного порта
b.
Подключите сетевой кабель ко встроенному разъему на задней панели компьютера
.
Адаптеры последовательного порта
Установка адаптера последовательного порта
1.
Выполните инструкции в разделе «
Перед началом работы
»
.
2.
Поднимите шарнирный фиксатор
.
3.
Выньте заглушку
.
4.
Задвиньте кронштейн адаптера в открытое гнездо и опустите шарнирный фиксатор
. Проверьте следующее.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
5.
Снимите теплоотвод микропроцессора
, как описывается в разделе «
Процессор
»
.
6.
Подсоедините кабель последовательного адаптера к разъему «
SER_PS2» на
системной плате
.
7.
Установите теплоотвод микропроцессора
, как описывается в разделе «
Процессор
»
.
8.
Закрепите плату в компьютере
, вернув шарнирный фиксатор в исходное положение.
9.
Proceed with
in the next procedure.
Снятие адаптера последовательного порта
1.
Выполните инструкции в разделе «
Перед началом работы
»
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ВНИМАНИЕ
.
Во избежание повреждения внутренних компонентов компьютера снимайте с себя статическое электричество
, прежде чем
дотрагиваться до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса компьютера.
ПРИМЕЧАНИЕ
.
Адаптер последовательного порта для компьютера «
small form-factor» также включает один разъем PS/2.

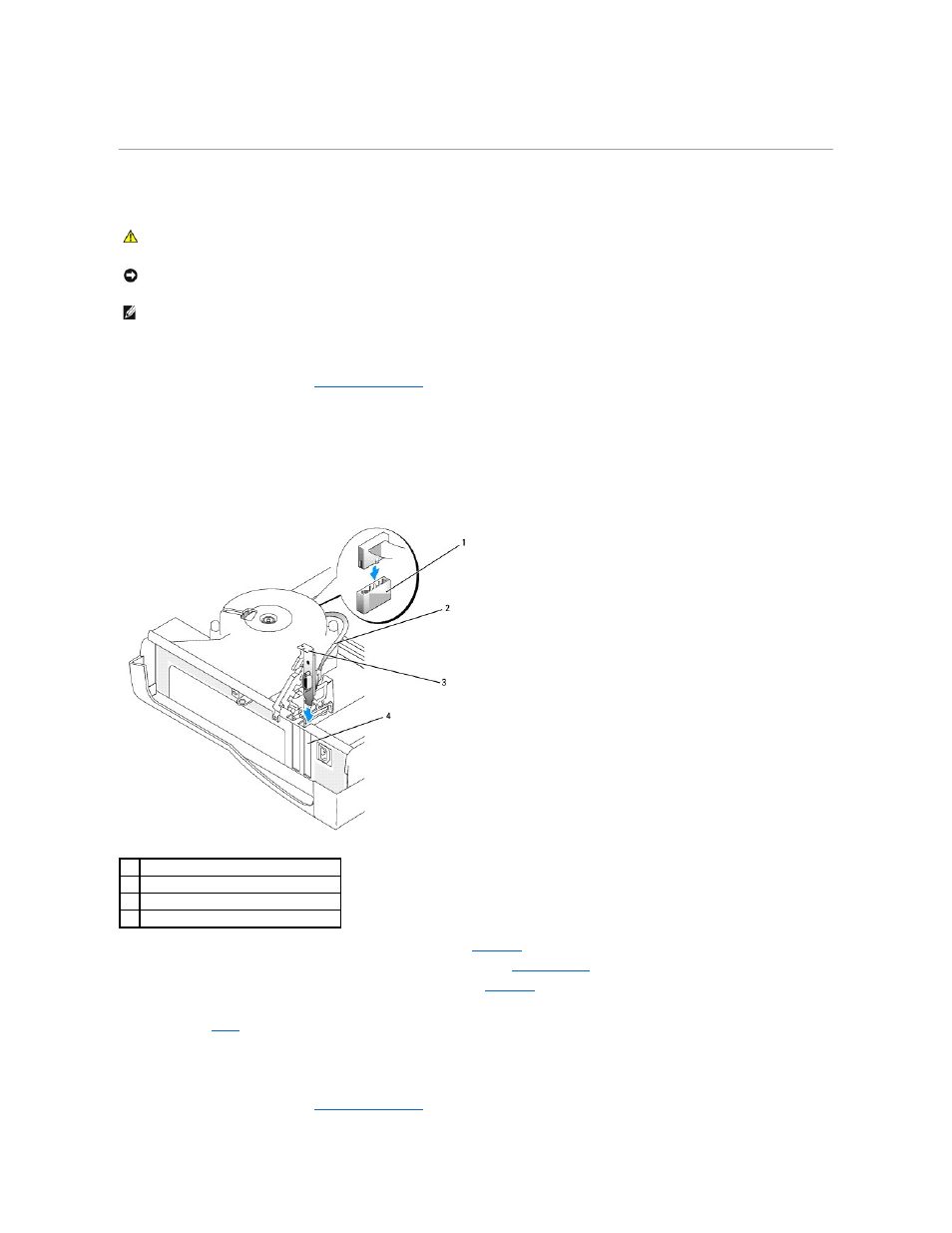

1
разъем на системной плате
SER_PS2
2
кабель последовательной платы
3
кронштейн платы
4
отверстие гнезда платы
