При установке или замене платы PCI Express x16 см. раздел « Установка платы PCI Express x16 » . При извлечении платы см. раздел « Извлечение платы
PCI Express x16 » .
При установке или замене платы PCI Express x1, см. раздел « Установка платы PCI Express x1 » . При извлечении платы см. раздел « Извлечение платы PCI
Express x1 » .
Перед заменой платы PCI Express любого типа удалите из операционной системы соответствующий драйвер.
Установка платы PCI Express x16
1. Выполните инструкции в разделе « Перед началом работы » .
2. Если вы заменяете плату PCI Express x16, снимите установленную плату:
a. Нажмите пальцем на зубчатый выступ на шарнирном фиксаторе и освободите выступ фиксатора . Поднимите шарнирный фиксатор.
b. Отожмите на рычаг платы от разъема платы .
c. Потяните плату вверх и вытащите из фиксатора платы .

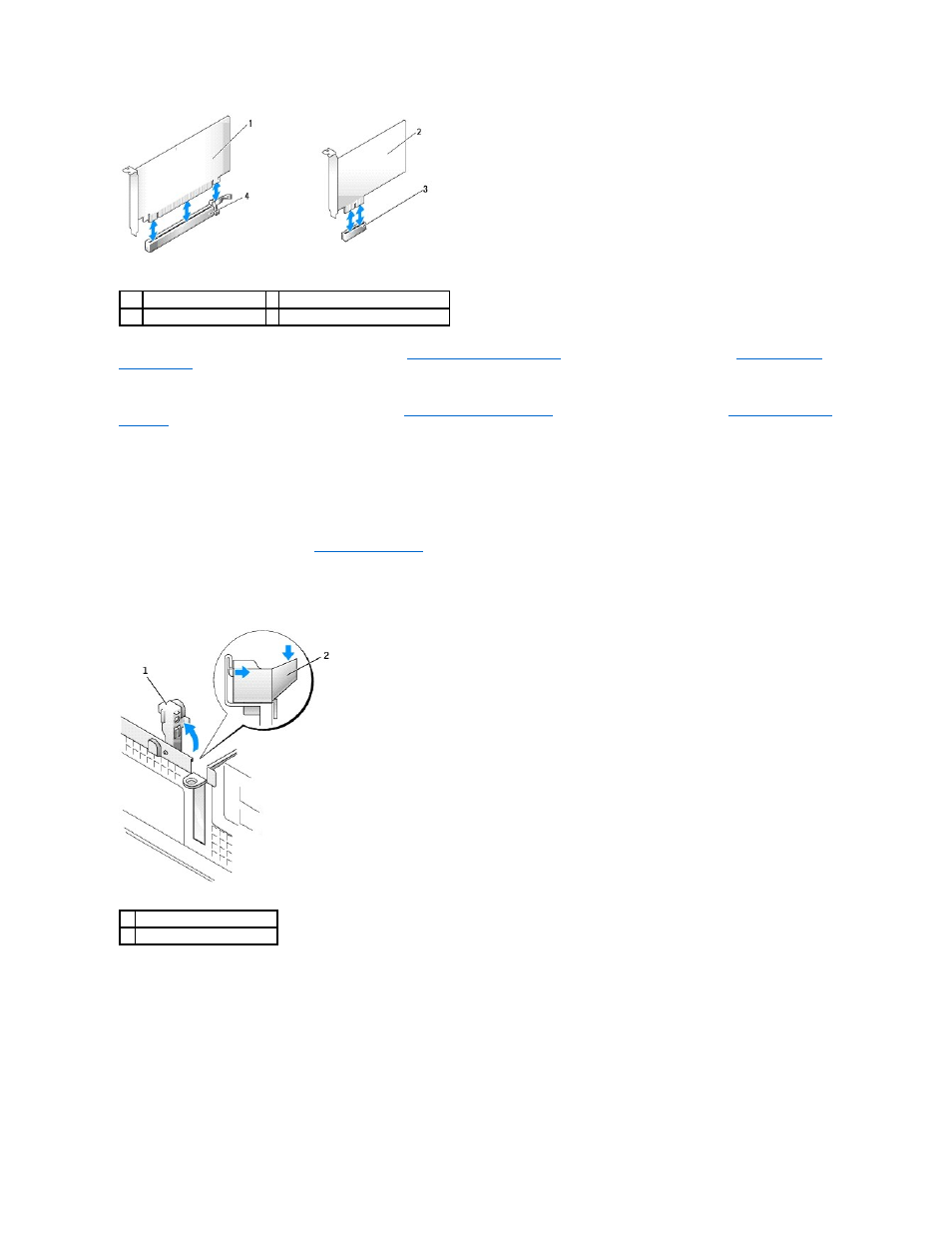

1 плата PCI Express x16 3 слот для платы PCI Express x1
2 плата PCI Express x1 4 слот для платы PCI Express x16
1 шарнирный рычаг
2 зубчатый выступ (вид сбоку)
