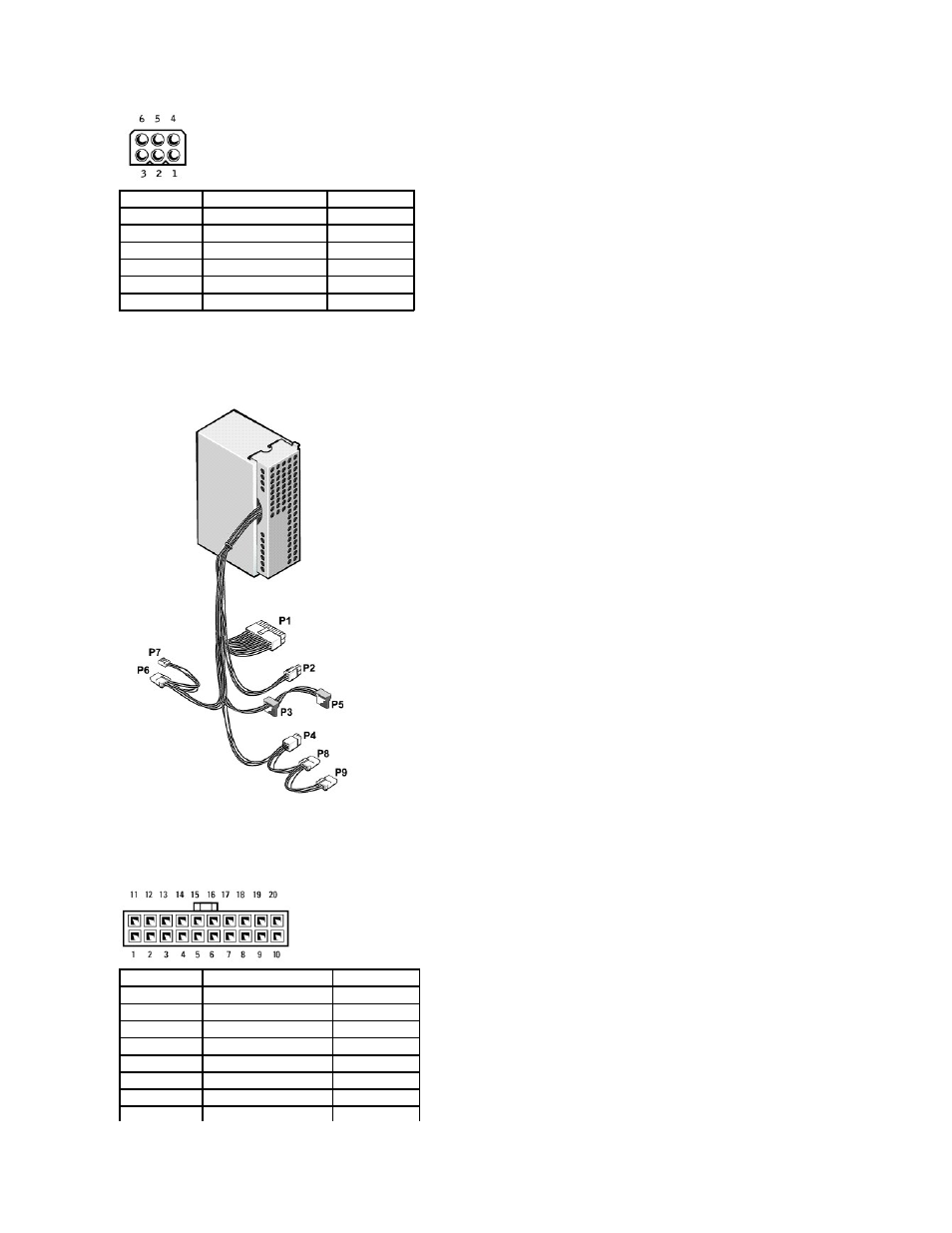

Назначение контактов разъемов питания постоянного тока для компьютеров
Small Mini-
Tower
Разъем питания постоянного тока
P1
Номер контакта
Название сигнала
Провод
18-AWG
1
Нет
2
COM
Черный
3
COM
Черный
4
+3,3 В постоянного тока Оранжевый
5
+5 В постоянного тока
Красный
6
+12 В постоянного тока Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока
Оранжевый
2
+3,3 В постоянного тока
Оранжевый
3
COM
Черный
4
+5 VDC
Красный
5
COM
Черный
6
+5 VDC
Красный
7
COM
Черный
8
POK
Серый
