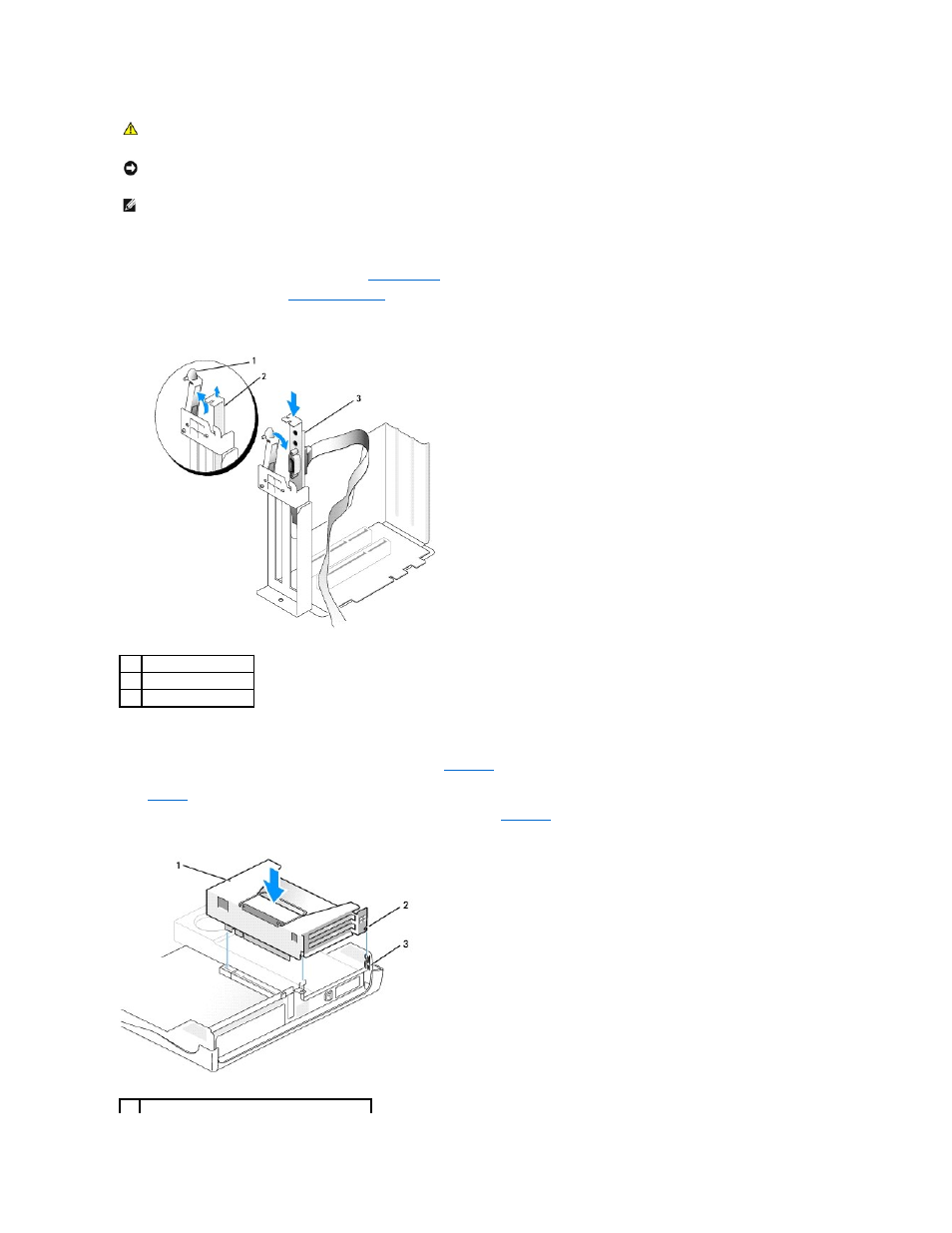

Установка адаптера последовательного порта
1.
Выполните процедуры
, описанные в разделе «
Перед началом
»
.
2.
Выньте каркас для плат
(см. «
).
3.
Поднимите шарнирный фиксатор
, нажав на его рычаг.
4.
Выньте заглушку
.
5.
Задвиньте вниз кронштейн адаптера в открытое гнездо и опустите шарнирный фиксатор
, чтобы закрепить кронштейн.
6.
Снимите теплоотвод процессора
, как описывается в разделе «
Процессор
»
.
7.
Проложите кабель последовательного адаптера над каркасом для плат и подсоедините его к разъему на системной плате
(помеченному как
SER_PS2
).
8.
Установите на место теплоотвод процессора
, как описывается в разделе «
Процессор
»
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ВНИМАНИЕ
.
Во избежание повреждения внутренних компонентов компьютера снимайте с себя статическое электричество
, прежде чем
дотрагиваться до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса компьютера.
ПРИМЕЧАНИЕ
.
Адаптер последовательного порта для компьютера «
small-desktop» также включает два разъема PS/2.
1
шарнирный фиксатор
2
заглушка
3
кронштейн платы
1
разъем для последовательной платы на
