Then continue with, Step 5 – Инструкция по эксплуатации Dell OptiPlex GX280
Страница 322
Отсоедините от платы все подключенные кабели
. If your card includes a card retention bar, remove the bar. Осторожно оттяните лепесток
крепления
, возьмите плату за верхние углы и аккуратно вытащите ее из разъема.
5.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
6.
При установке платы в разъем платы
x1 переходите к выполнению следующего шага. При установке платы в разъем x16 разместите плату так,
чтобы фиксирующее отверстие совпало с лепестком крепления
, а затем осторожно потяните лепесток крепления.
7.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата полностью встала в слот.
Если плата полноразмерная
, вставьте один конец в направляющий ограничитель, опуская плату в направлении разъема на системной плате.
Плотно вставьте плату в разъем на системной плате
.
8.
Перед тем как опустить шарнирный фиксатор
, проверьте следующее:
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
9.
Закрепите плату
, вернув шарнирный фиксатор в исходное положение.
ПРЕДУПРЕЖДЕНИЕ
.
Некоторые сетевые адаптеры при подключении к сети автоматически запускают компьютер
. Поэтому, во избежание
поражения электрическим током
, обязательно отключите питание компьютера перед установкой платы.

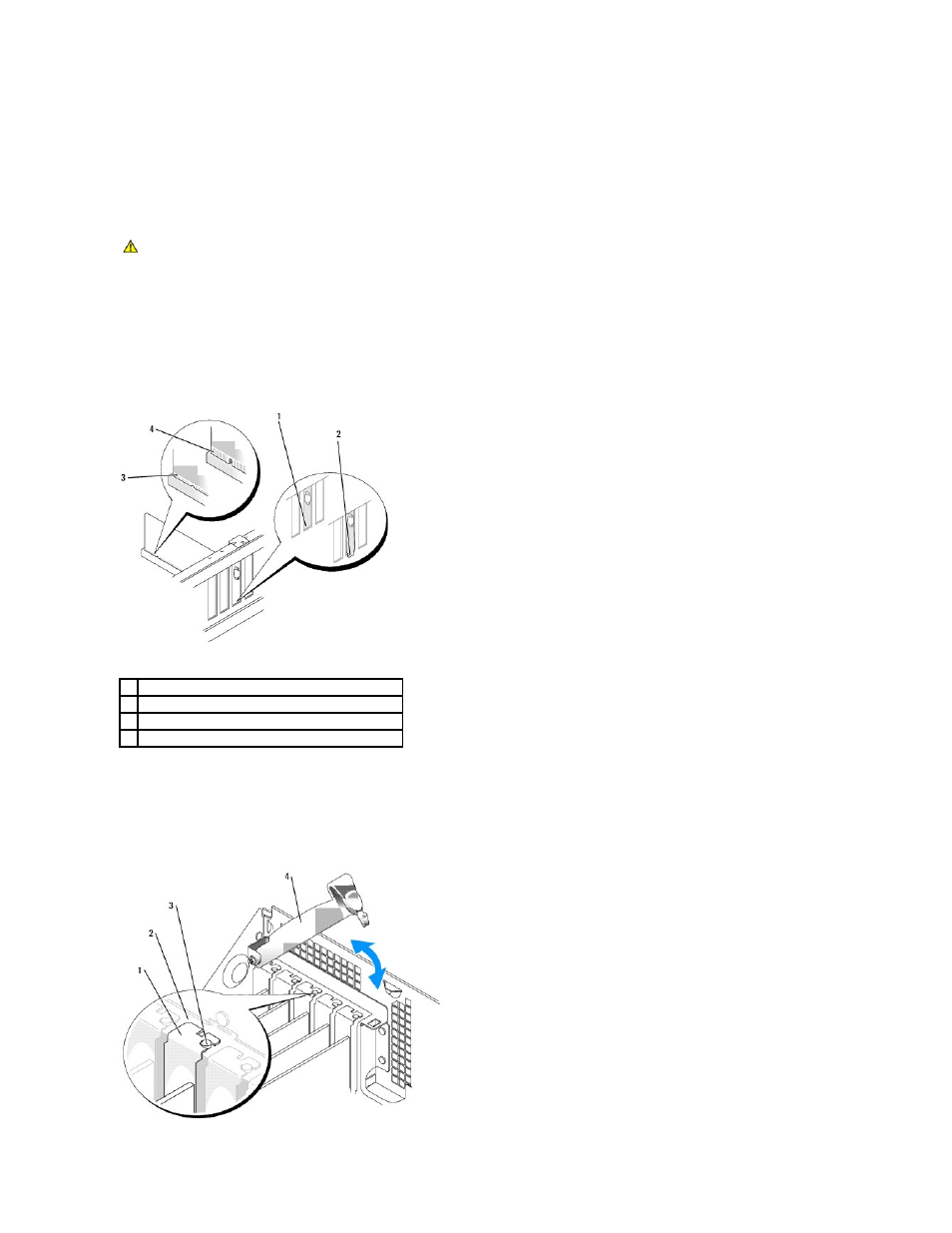

1
правильно установленная заглушка
2
неправильно установленная заглушка
3
правильно установленная плата
4
неправильно установленная плата
