3.8
УНИВЕР
С
А
ЛЬНОЕ
Г
Л
УБОК
ОЕ
СВЕР
ЛЕНИЕ
(
цик
л
205, DIN/ISO: G205)
Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
U
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия (вершина
конуса отверстия). Диапазон ввода от -99999,9999
до 99999,9999
U
Подача на врезание Q206: скорость движения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
U
Глубина врезания Q202 (в инкрементах): величина,
на которую каждый раз врезается инструмент.
Диапазон ввода от 0 до 99999,9999. Параметр
Глубина не обязательно должен быть кратен
параметру Глубина врезания. Система ЧПУ
производит перемещение на глубину за один
рабочий ход, если:
параметры Глубина врезания и Глубина равны
значение параметра Глубина врезания больше
значения параметра Глубина
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода -от 99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
U
Количество снимаемого материала Q212 (в
инкрементах): значение, на которое система ЧПУ
уменьшает глубину подвода Q202 после каждого
подвода. Диапазон ввода от 0 до 99999,9999
U
Минимальная глубина врезания Q205 (в
инкрементах): если введено количество
снимаемого материала, ЧПУ ограничивает
врезание на заданное в Q205 значение. Диапазон
ввода от 0 до 99999,9999
U
Расстояние опережения вверху Q258 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном ходу, когда
система ЧПУ возвращает инструмент после
вывода из отверстия на действующую глубину
врезания; значение при первом врезании.
Диапазон ввода от 0 до 99999,9999
U
Расстояние опережения внизу Q259 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном подаче, когда
ЧПУ возвращает инструмент после вывода из
отверстия на действующую глубину врезания;
значение при первом врезании. Диапазон ввода от
0 до 99999,9999
X
Z

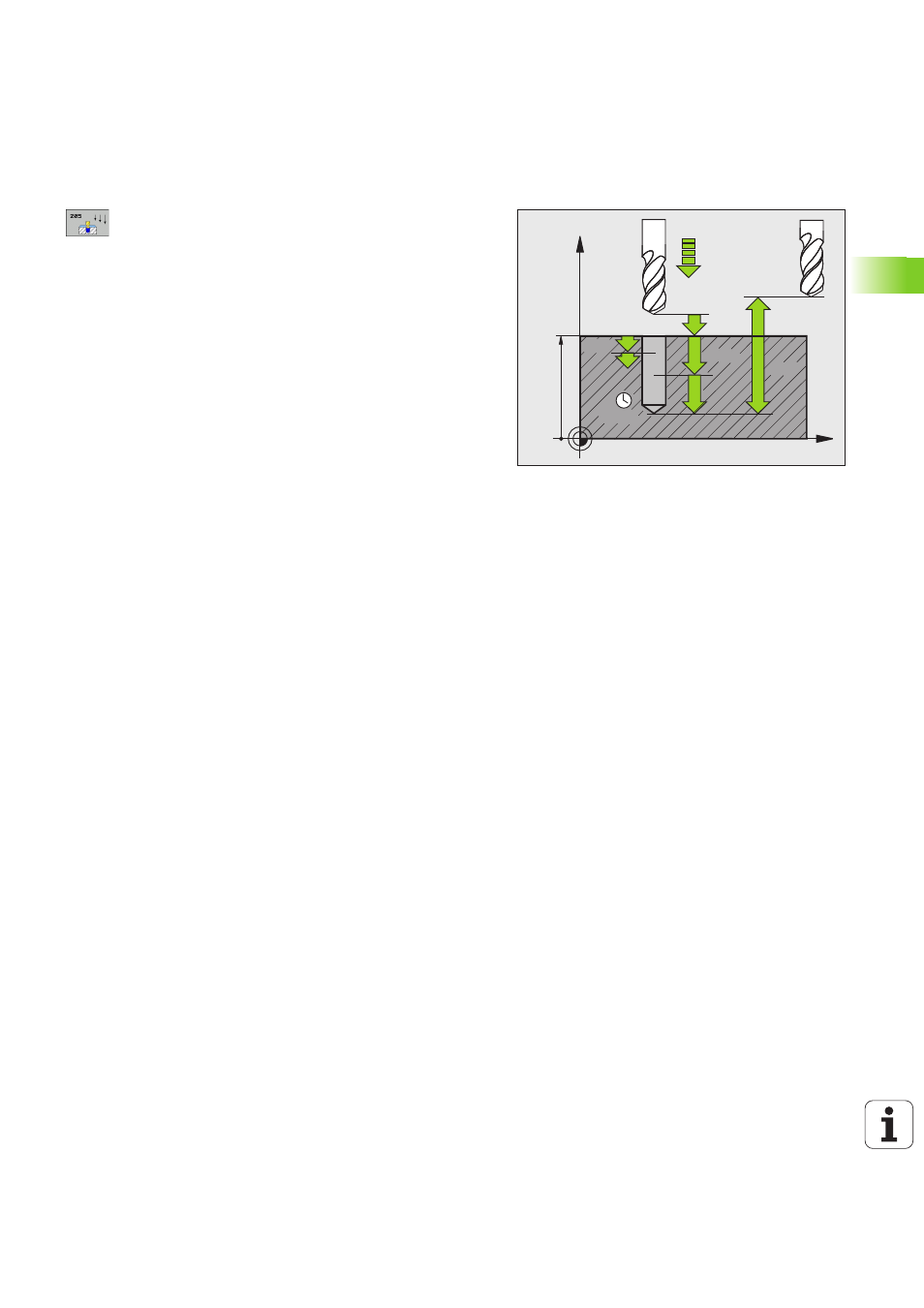

Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
