HEIDENHAIN iTNC 530
127
4.8
СВЕР
ЛЕНИЕ
И
РЕЗЬБОФРЕЗЕР
ОВ
АНИЕ
(
цик
л
264, DIN/ISO: G264)
U
Глубина с торцевой стороны Q358 (в инкрементах):
расстояние между поверхностью заготовки и
вершиной инструмента во время зенкерования с
торцевой стороны. Диапазон ввода от -99999,9999
до 99999,9999
U
Смещение зенкерования по торцевой стороне
Q359 (в инкрементах): расстояние, на которое
система ЧПУ смещает центр инструмента
относительно центра отверстия. Диапазон ввода
от 0 до 99999,9999
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода -от 99999,9999 до 99999,9999
U
2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой
столкновение инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Подача на врезание Q206: скорость передвижения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
U
Подача фрезерования Q207: скорость
передвижения инструмента при фрезеровке в
мм/мин. Диапазон ввода от 0 до 99999,9999 либо
через FAUTO
Пример: NC-кадры
25 CYCL DEF 264 СВЕРЛЕНИЕ И
РЕЗЬБОФРЕЗЕРОВАНИЕ
Q335=10 ;ЗАДАННЫЙ ДИАМЕТР
Q239=+1.5 ;ШАГ
Q201=-16 ;ГЛУБИНА РЕЗЬБЫ
Q356=-20 ;ГЛУБИНА СВЕРЛЕНИЯ
Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ.
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q258=0.2 ;РАССТОЯНИЕ ОПЕРЕЖЕНИЯ
Q257=5
;ГЛУБИНА СВЕРЛ. ЛОМКА
СТРУЖКИ
Q256=0.2 ;ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ
СТРУЖКИ
Q358=+0 ;ГЛУБИНА, ТОРЕЦ
Q359=+0 ;СМЕЩЕНИЕ, ТОРЕЦ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+30 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ

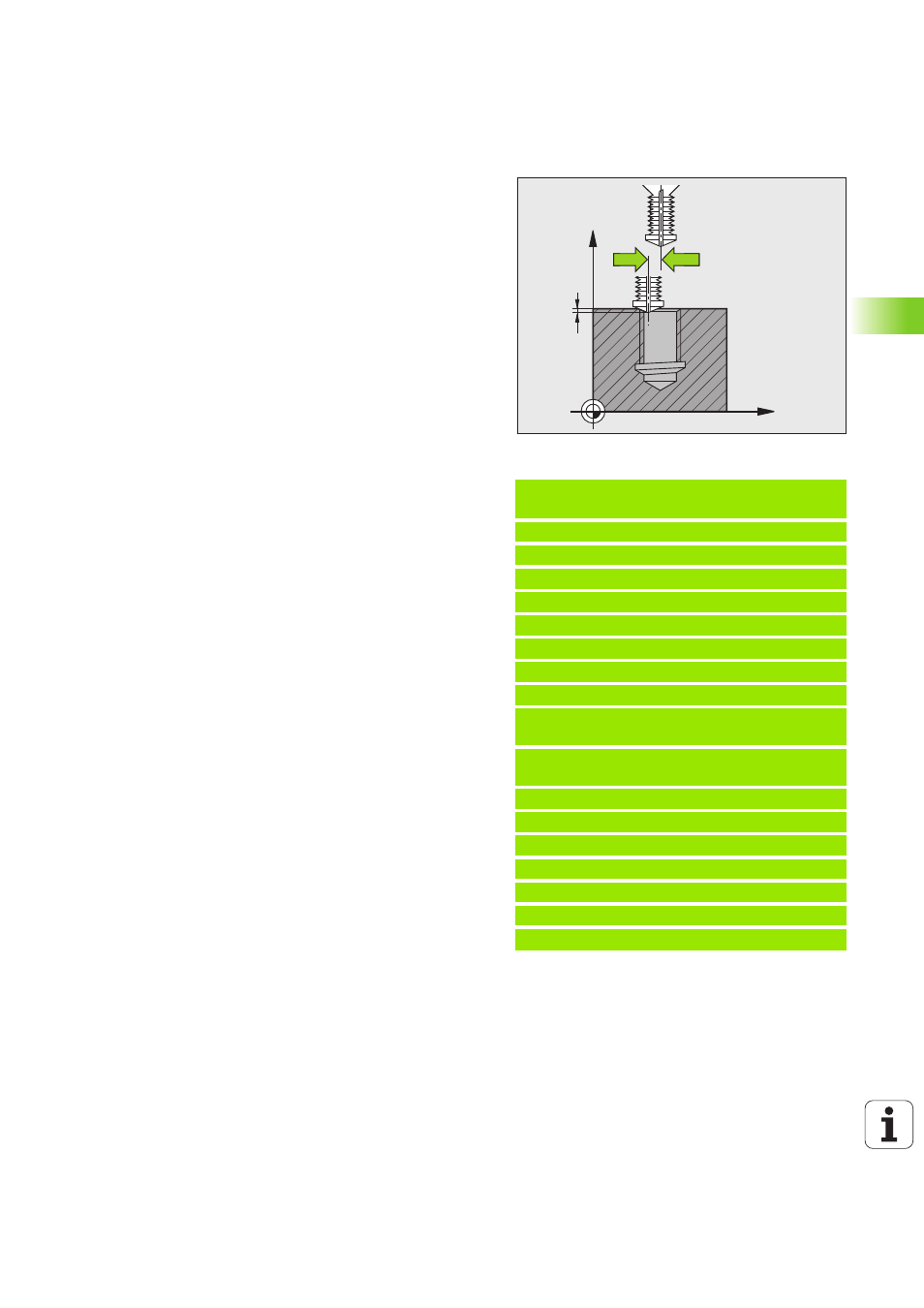

X
Z
Q359
Q359
Q358
