114
Циклы обработки: нарезание резьбы / резьбофрезерование
4.4
НАРЕЗ
АНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
С
ЛОМКОЙ
СТ
Р
У
Ж
К
И
(
цик
л
209,
DIN/ISO:
G209)
Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах): рас-
стояние от вершины инструмента (позиции стар-
та) до поверхности заготовки. Диапазон ввода от 0
до 99999,9999 или через PREDEF
U
Глубина сверления Q201 (в инкрементах): расстоя-
ние от поверхности заготовки до конца резьбы.
Диапазон ввода от -99999,9999 до 99999,9999
U
Шаг резьбы Q239
Шаг резьбы. Правое или левое направление резь-
бы определяется знаками +/-:
+= правая резьба
–= левая резьба
Диапазон ввода -99,9999 до 99,9999
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон вво-
да -от 99999,9999 до 99999,9999
U
2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой столкнове-
ние инструмента и заготовки (зажимного приспо-
собления) невозможно. Диапазон ввода от 0 до
99999,9999 или через PREDEF
U
Глубина сверления до ломки стружки Q257 (в инк-
рементах): подача на глубину, после которой ЧПУ
выполняет ломку стружки. Диапазон ввода от 0 до
99999,9999
U
Обратный ход при ломке стружки Q256: система
ЧПУ умножает уклон Q239 на введенное значение
и перемещает инструмент при ломке стружки
назад на рассчитанное значение. Если вводится
значение Q256 = 0, ЧПУ полностью выходит из
высверленного отверстия для того, чтобы можно
было удалить стружку (на безопасное расстоя-
ние). Диапазон ввода от 0,1000 до 99999,9999
U
Угол для ориентации шпинделя Q336 (абсолют-
ный): угол, на который система ЧПУ позициониру-
ет инструмент перед процессом нарезания вне-
шней резьбы. Таким образом, можно при
необходимости выполнить дополнительное резь-
бонарезание. Диапазон ввода от -360,0000 bis
360,0000
U
Коэффициент изменения скорости вращения во
время обратного хода Q403: коэффициент, на кото-
рый система ЧПУ увеличивает скорость вращения
шпинделя и при этом подачу при выходе из отвер-
стия. Диапазон ввода от 0,0001 до 10, увеличение
возможно до максимальной скорости вращения
активной ступени передачи
Выход из материала при прерывании программы
Если в процессе нарезания внешней резьбы нажать внешнюю
клавишу Stopp, система ЧПУ отобразит клавишу Softkey ВЫХОД
ИЗ МАТЕРИАЛА ВРУЧНУЮ. Если нажать ВЫХОД ИЗ МАТЕРИА-
ЛА ВРУЧНУЮ, можно вывести инструмент из материала, управ-
ляя им. Для этого следует нажать клавишу положительного
направления активной оси шпинделя.
Пример: NC-кадры
26 CYCL DEF 209 НАР.РЕЗЬБЫ МЕТЧ. С
ЛОМ.СТР.
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q257=5
;ГЛУБИНА СВЕРЛ. ЛОМКА
СТРУЖКИ
Q256=+25 ;ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ
СТРУЖКИ
Q336=50 ;УГОЛ ШПИНДЕЛЯ
Q403=1.5 ;КОЭФФ. СКОРОСТИ
ВРАЩЕНИЯ

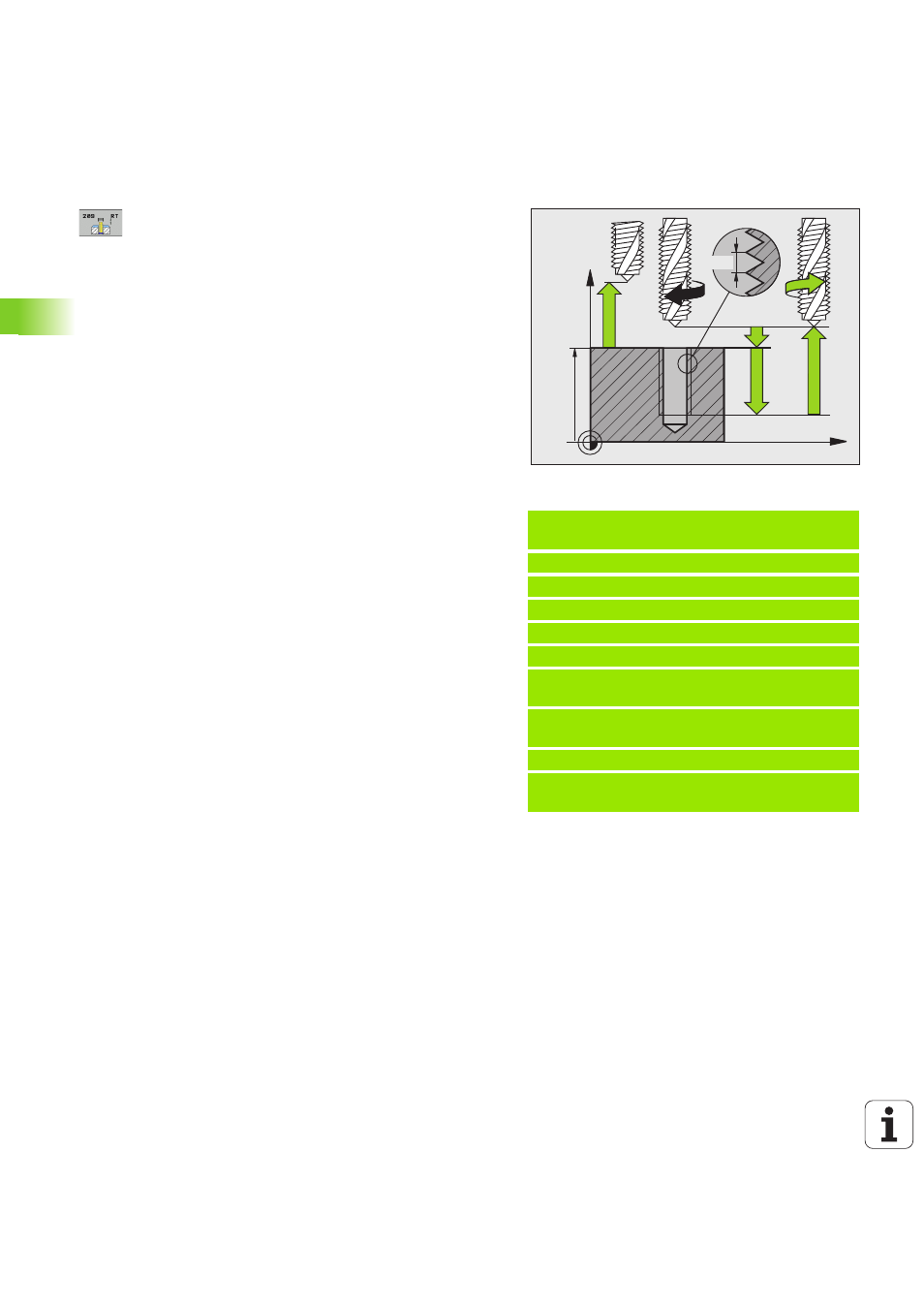

Z
X
Q203
Q204
Q200
Q201
Q239
