Циклы измерительного щупа: автоматическое определение точек привязки
15.3
ТО
Ч
К
А
ПРИВ
ЯЗ
КИ
К
ЦЕНТР
У
РЕБР
А
(
цик
л
409, DIN/ISO:
G409, FCL 3-
ф
у
нкция
)

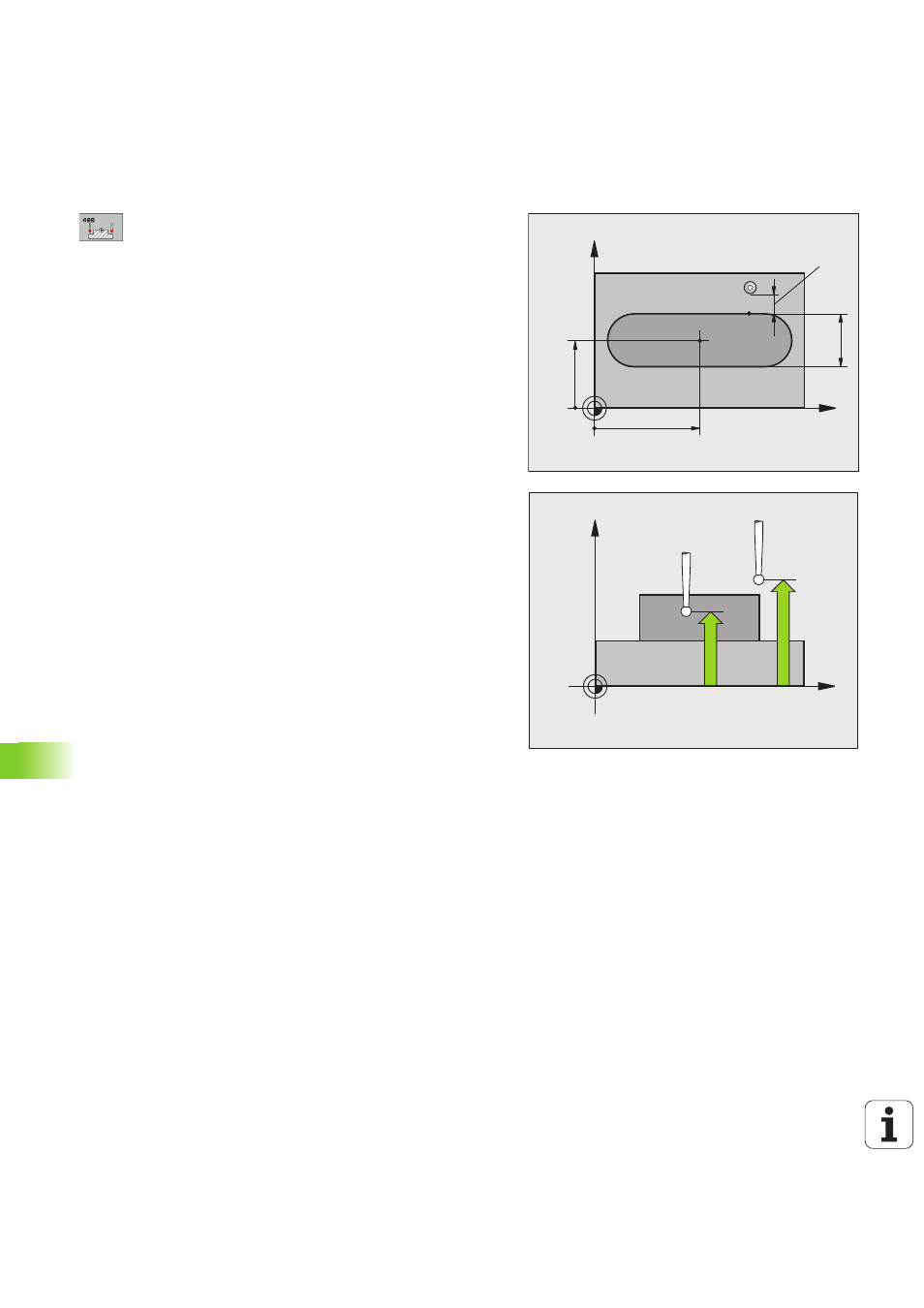

Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютный): центр ребра
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютный): центр ребра
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Ширина ребра Q311 (в инкрементах): ширина
ребра независимо от положения на плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Ось измерения (1=1-ая ось/2=2-ая ось) Q272: ось, по
которой должно выполняться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра шарика (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в инкрементах):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, в которой
столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
U
Номер в таблице Q305: задается номер в таблице
нулевых точек/таблице предустановок, под
которым ЧПУ должна сохранить координаты
центра ребра. При вводе Q305=0 система ЧПУ
автоматически устанавливает индикацию так, что
новая точка привязки находится в центре ребра.
Диапазон ввода от 0 до 2999
U
Новая точка привязки Q405 (aбсолютная):
координата по оси измерения, в которую система
ЧПУ должна установить полученный центр ребра.
Базовая настройка = 0. Диапазон ввода от
-99999,9999 до 99999,9999
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
