412
Циклы измерительных щупов: автоматический контроль деталей
16.5
ИЗМЕРЕНИЕ
ОТВЕР
С
ТИЯ
(
цик
л
421, DIN/ISO: G421)
16.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ
(цикл 421, DIN/ISO: G421)

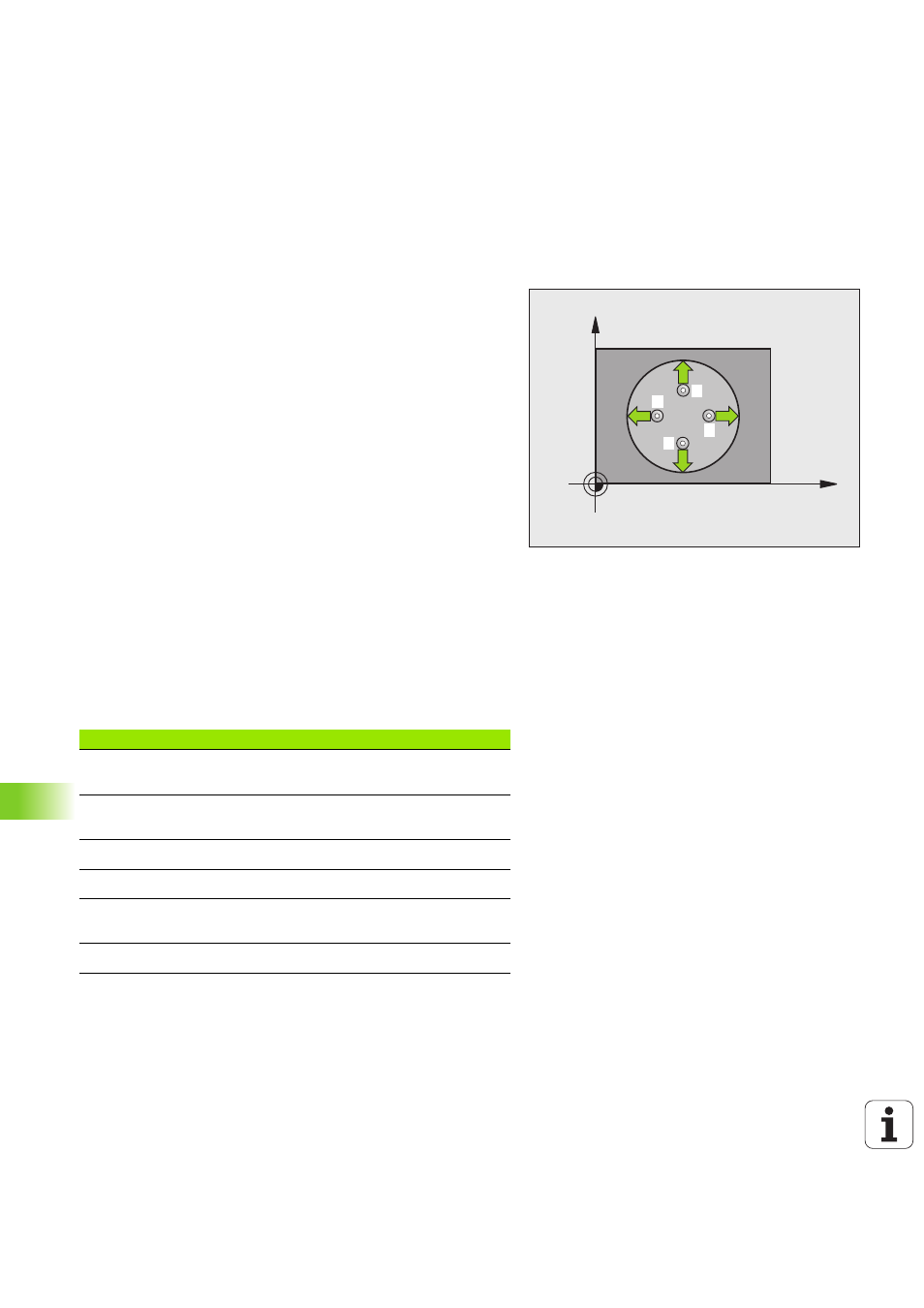

Ход цикла
Цикл измерительного щупа 421 определяет центр и диаметр
отверстия (круглого кармана). Если в цикле задаются
соответствующие значения допуска, то ЧПУ осуществляет
сравнение заданного и фактического значения и записывает это
отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 322) в точку измерения
1
.
ЧПУ расчитывает точки измерения на основе данных цикла и
безопасного расстояния из MP6140
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120). ЧПУ
автоматически определяет направление измерения в
зависимости от запрограммированного начального угла
3 Затем измерительный щуп перемещается по окружности,
либо на высоте измерения, либо на безопасной высоте к
следующей точке измерения
2
и производит там второе
измерение
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третий и,
соответственно, четвертый замер
5 Затем ЧПУ возвращает измерительный щуп на безопасную
высоту и запоминает фактические значения и отклонения в
следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по
вспомогательной оси
Q163
Отклонение диаметра
