HEIDENHAIN iTNC 530
293
11
.8
ОСЕВ
ОЙ
КО
Э
Ф
ФИЦИЕНТ
МА
СШТ
А
БИ
Р
О
В
А
Н
И
Я
(
цик
л
26)
Параметры цикла
U
Ось и коэффицент: с помощью кнопки Softkey
выберите ось (оси) координат и введите
коэффициент (-ы) расширения или сжатия.
Диапазон ввода от 0,000000 до 99,999999
U
Координаты цента: центр расширения или сжатия
оси. Диапазон ввода от -99999,9999 до 99999,9999

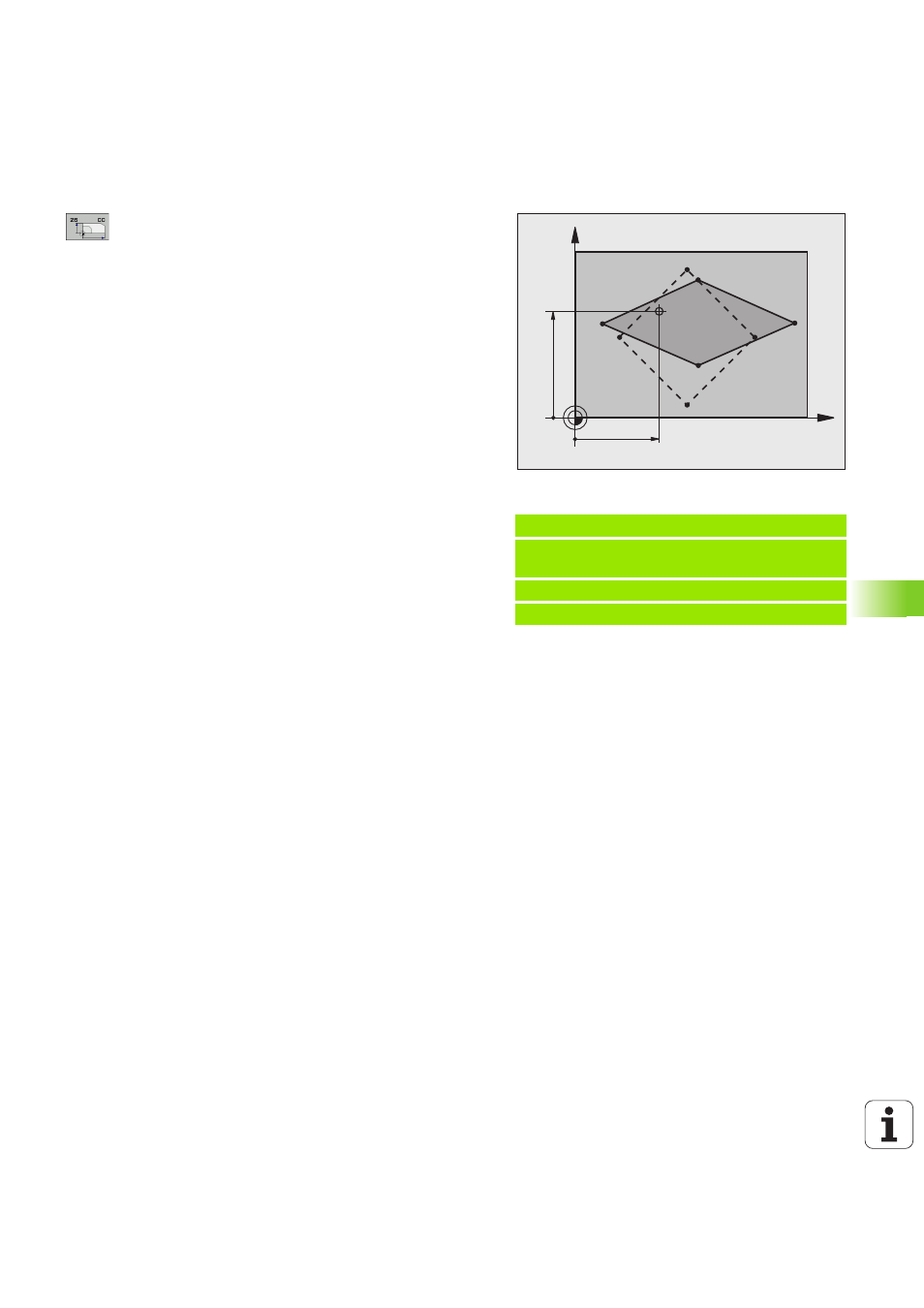

Пример: NC-кадры
25 CALL LBL 1
26 CYCL DEF 26.0 ОСЕВОЙ КОЭФ.
МАСШТАБ.
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL 1
15
X
Y
20
CC
