14.5 Компенсация РАЗВОРОТА
ПЛОСКОСТИ ОБРАБОТКИ
через ось вращения
(цикл 403, DIN/ISO: G403)
Ход цикла

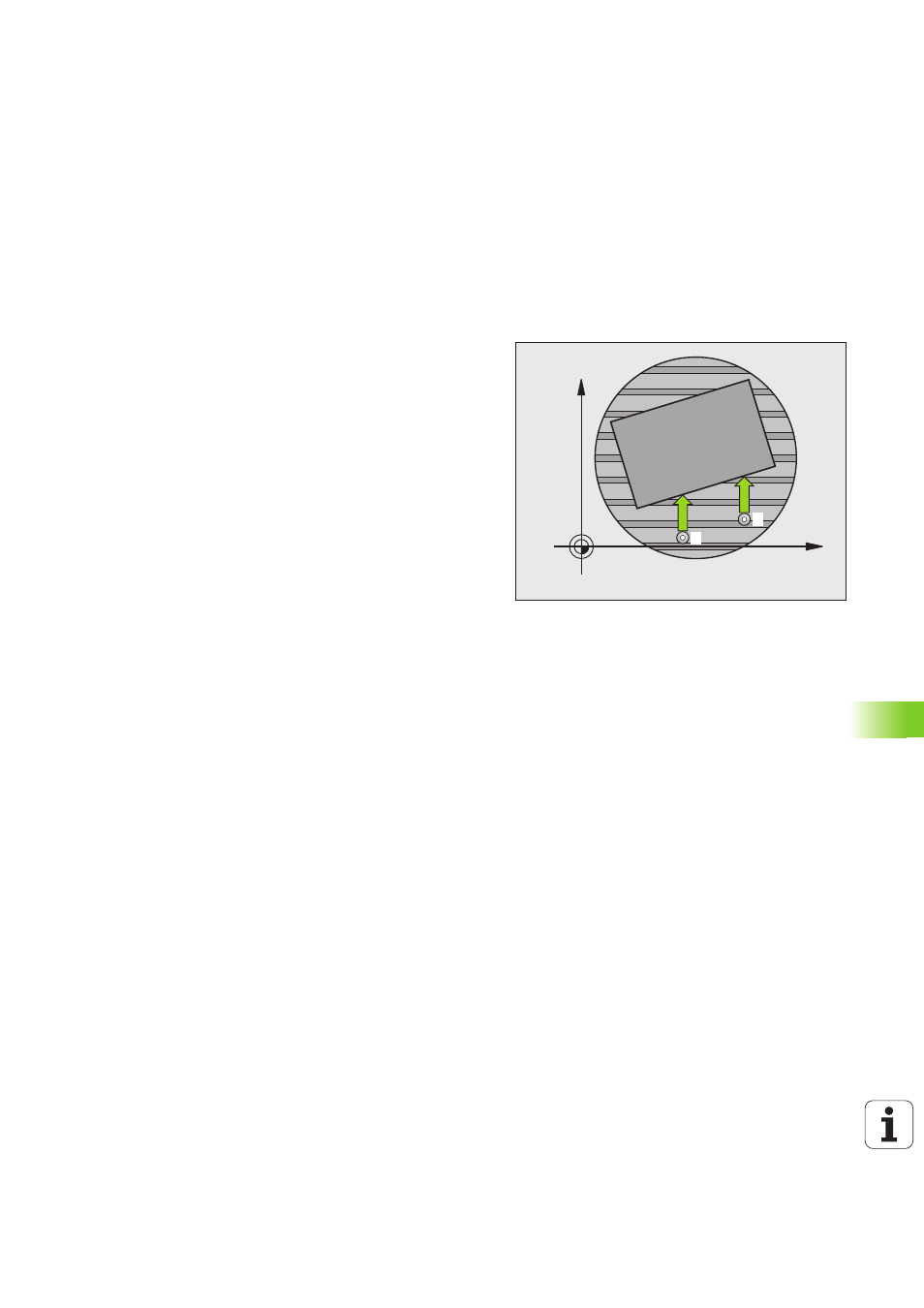

Цикл измерительного щупа 403 путем измерения двух точек,
которые должны лежать на одной прямой, определяет неровное
положение детали. Определенный разворот система ЧПУ
компенсирует вращением оси A, B или C. При этом зажим детали
на круглом столе может быть любым.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 322) в
запрограммированную точку измерения
1
. При этом ЧПУ
отводит измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120)
3 Затем щуп перемещается в следующую точку измерения
2
и
выполняет второй замер
4 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и позиционирует заданную в цикле ось вращения в
полученное значение. Опционально после выравнивания
можно установить индикацию в 0
X
Y
1
2
