Страница 364: Смотри „точка привязки к центру
364
Циклы измерительного щупа: автоматическое определение точек привязки
15.6
ТО
Ч
К
А
ПРИВ
ЯЗКИ
К
ЦЕНТР
У
КР
УГ
ЛОГ
О
КАР
М
АНА
(
цик
л
412,
DIN/ISO: G412)
15.6 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ
КРУГЛОГО КАРМАНА
(цикл 412, DIN/ISO: G412)

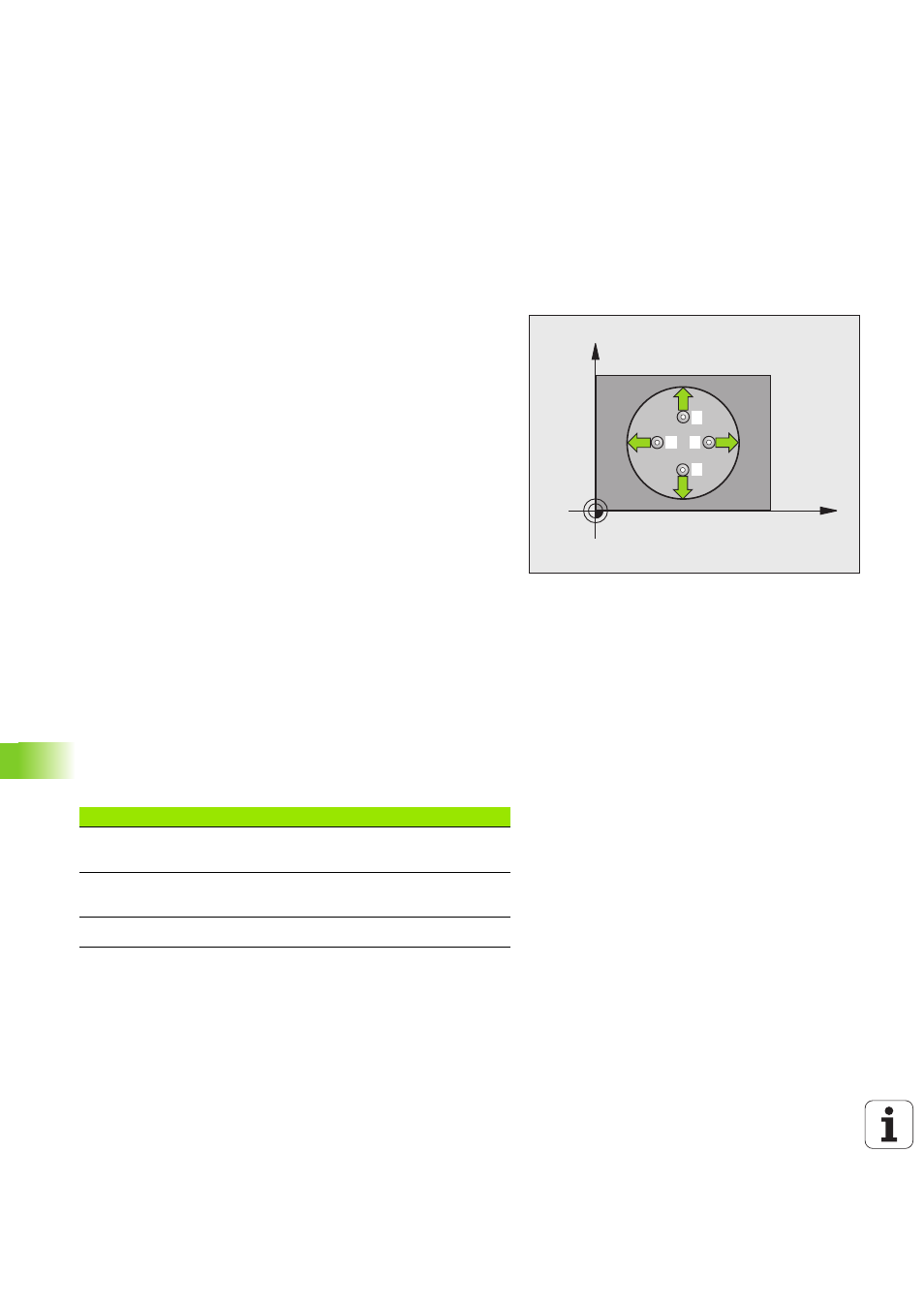

Ход цикла
Цикл измерительного щупа 412 определяет центр круглого
кармана и задает его в качестве точки привязки. Также система
ЧПУ может записывать этот центр в таблицу нулевых точек или в
таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 322) в точку измерения
1
.
Система ЧПУ расчитывает точки измерения на основе данных
цикла и безопасного расстояния из MP6140
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120). ЧПУ
автоматически определяет направление измерения в
зависимости от запрограммированного начального угла
3 Затем измерительный щуп перемещается по кругу, либо на
высоте измерения, либо на безопасной высоте к следующей
точке измерения
2
и производит там второй замер
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третье и,
соответственно, четвертое измерение
5 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 348) и сохраняет фактическое значение в
параметрах Q
6 При необходимости система ЧПУ отдельным измерительным
ходом определяет точку привязки по оси измерительного щупа
X
Y
1
2
4
3
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
