346 Циклы измерительного щупа: автоматическое определение точек привязки
15.1
Основные
по
л
о
ж
е
ния
15.1 Основные положения
Обзор
В системе ЧПУ предусмотрено двенадцать циклов, с помощью
которых можно автоматически установливать точки привязки и
обрабатывать их следующим образом:
„ отображать полученные значения
„ записывать полученные значения в таблицу предустановок
„ записывать полученные значения в таблицу нулевых точек

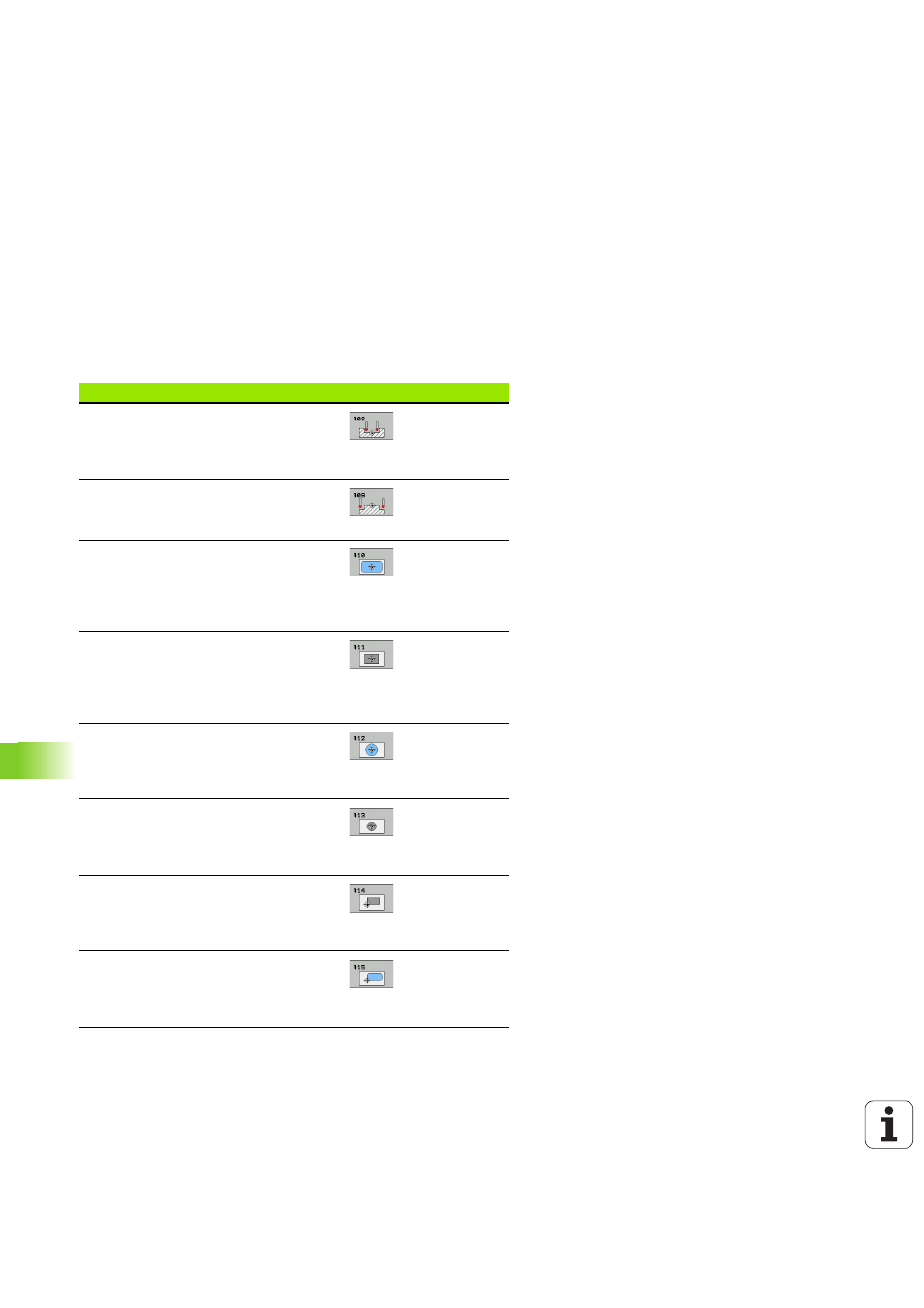

Цикл Softkey Стр.
408 ТЧК. ПРИВ. К ЦЕНТРУ КАНАВКИ
Измерение ширины канавки,
установка ее центра в качестве точки
привязки
Стр. 349
409 ТЧК. ПРИВ. К ЦЕНТРУ РЕБРА
Измерение ширины ребра, установка
его центра в качестве точки привязки
Стр. 353
410 ТЧК. ПРИВ. К ЦЕНТРУ ПРЯМОУГ.
КАРМАНА Измерение длины и
ширины прямоугольного кармана,
выбор его центра в качестве точки
привязки
Стр. 356
411 ТЧК. ПРИВ. К ЦЕНТРУ ПРЯМОУГ.
ОСТРОВА Измерение длины и
ширины прямоугольного острова,
выбор его центра в качестве точки
привязки
Стр. 360
412 ТЧК. ПРИВ. К ЦЕНТРУ КР.
КАРМАНА Измерение любых четырех
точек кармана, выбор его центра в
качестве точки привязки
Стр. 364
413 ТЧК. ПРИВ. К ЦЕНТРУ КР.
ОСТРОВА Измерение любых четырех
точек острова, выбор его центра в
качестве точки привязки
Стр. 368
414 ТЧК. ПРИВ. К ВНЕШ. УГЛУ
Измерение двух прямых, установка
точки их пересечения в качестве точки
привязки
Стр. 372
415 ТЧК. ПРИВ. К ВНУТР. УГЛУ
Измерение двух прямых, установка
точки их пересечения в качестве точки
привязки
Стр. 377
