Циклы обработки: фрезерование карманов / цапф / канавок
5.4
ФРЕ
З
ЕР
ОВ
АНИЕ
КАНАВКИ
(
цик
л
253, DIN/ISO: G253)
U

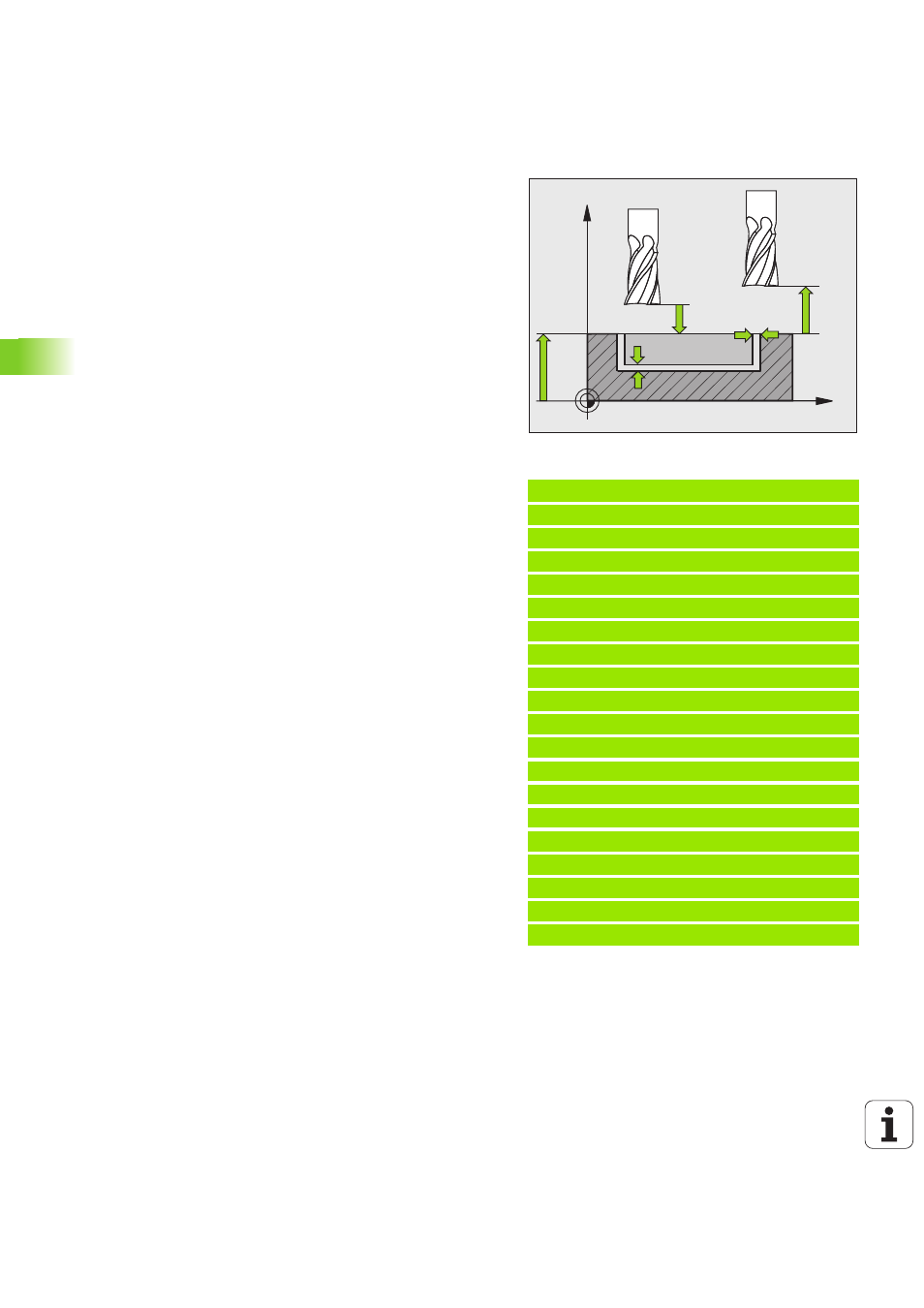

Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999 или через PREDEF
U
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой
столкновение инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Стратегия погружения Q366: вид стратегии
врезания:
0 = перпендикулярное врезание. Независимо от
определенного в таблице инструментов угла
врезания ANGLE система ЧПУ погружает
инструмент перпендикулярно
1 = врезание по спирали. В таблице
инструментов угол врезания ANGLE для
активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке. Врезаться необходимо
только по спирали, если для этого достаточно
места
2 = врезание маятниковым движением. В
таблице инструментов угол врезания ANGLE
для активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке
Альтернативно PREDEF
U
Подача чистовой обработки Q385: скорость
перемещения инструмента при чистовой
обработке боковых поверхностей и дна в мм/мин.
Диапазон ввода от 0 до 99999,9999 или через
FAUTO, FU, FZ
Пример: NC-кадры
8 CYCL DEF 253 ФРЕЗЕРОВАНИЕ КАНАВКИ
Q215=0
;ОБЪЕМ ОБРАБОТКИ
Q218=80 ;ДЛИНА КАНАВКИ
Q219=12 ;ШИРИНА КАНАВКИ
Q368=0.2 ;ПРИПУСК СБОКУ
Q374=+0 ;УГОЛ ПОВОРОТА
Q367=0
;ПОЛОЖЕНИЕ КАНАВКИ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q369=0.1 ;ПРИПУСК НА ГЛУБИНЕ
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q338=5
;ВРЕЗАНИЕ ЧИСТ. ОБРАБ.
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q366=1
;ВРЕЗАНИЕ
Q385=500 ;ПОДАЧА ЧИСТ.ОБР.
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
