Циклы измерительного щупа: автоматическое определение точек привязки
15.8
ТО
Ч
К
А
ПРИВ
ЯЗКИ
К
ВНЕШНЕМУ
УГ
ЛУ
(
цик
л
414, DIN/ISO: G414)

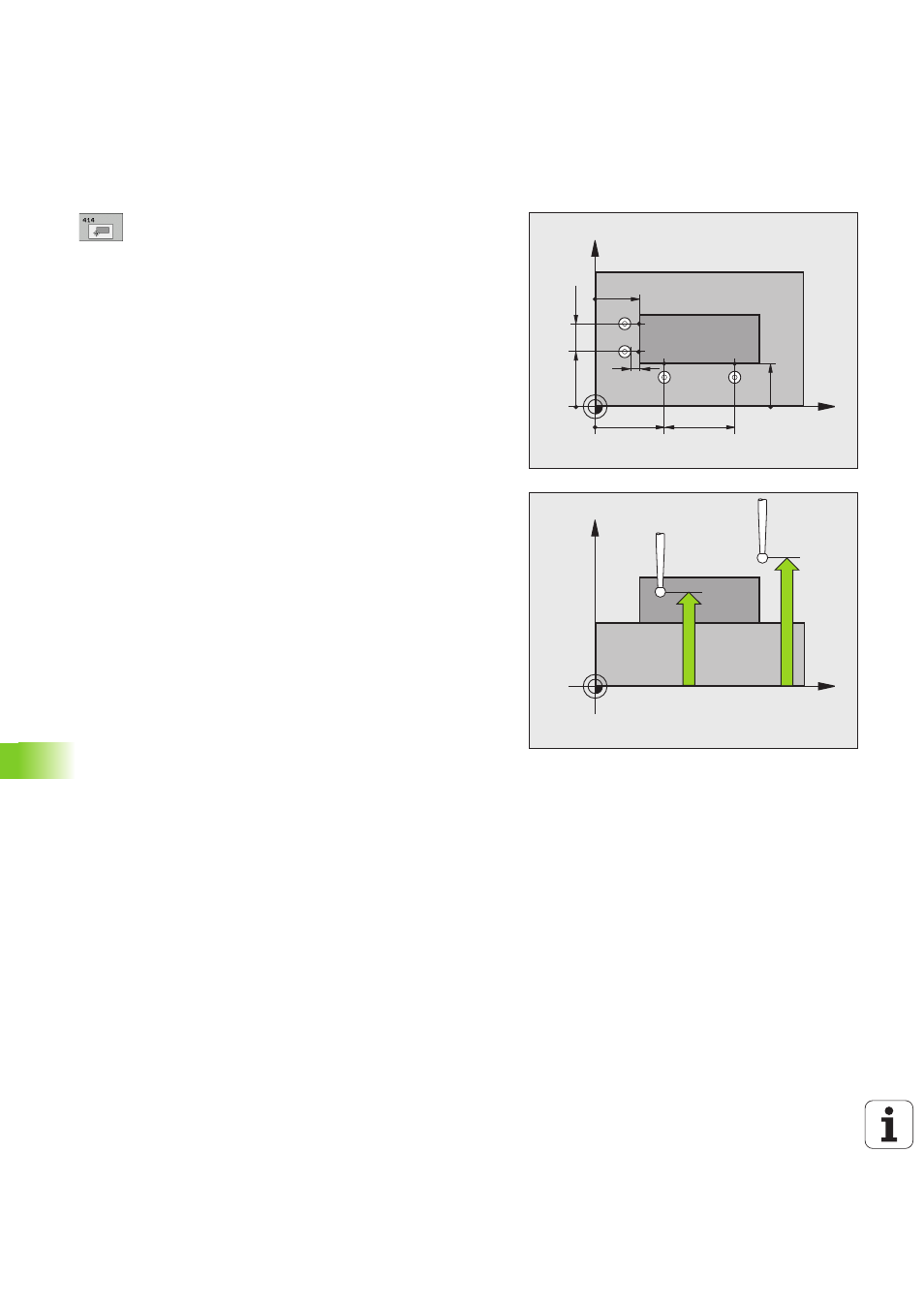

Параметры цикла
U
1-ая точка измерения по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1-ая точка измерения по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Расстояние 1-ая ось Q326 (в инкрементах):
расстояние между первой и второй точкой
измерения по главной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U
3-я точка измерения по 1-ой оси Q296
(абсолютная): координата третьей точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
3-я точка измерения по 2-ой оси Q297 (абсолютная):
координата третьей точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Расстояние 2-я ось Q327 (в инкрементах):
расстояние между второй и третьей точкой
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в инкрементах):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, в которой
столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
X
Y
Q261
Q260
