Ход цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-06) Cycle programming
Страница 360
360
Циклы измерительного щупа: автоматическое определение точек привязки
15.5
ТО
Ч
К
А
ПРИВ
ЯЗКИ
К
ЦЕНТР
У
ПР
ЯМО
У
ГО
ЛЬНОГ
О
ОС
ТР
ОВ
А
(
цик
л
41
1, DIN/ISO: G41

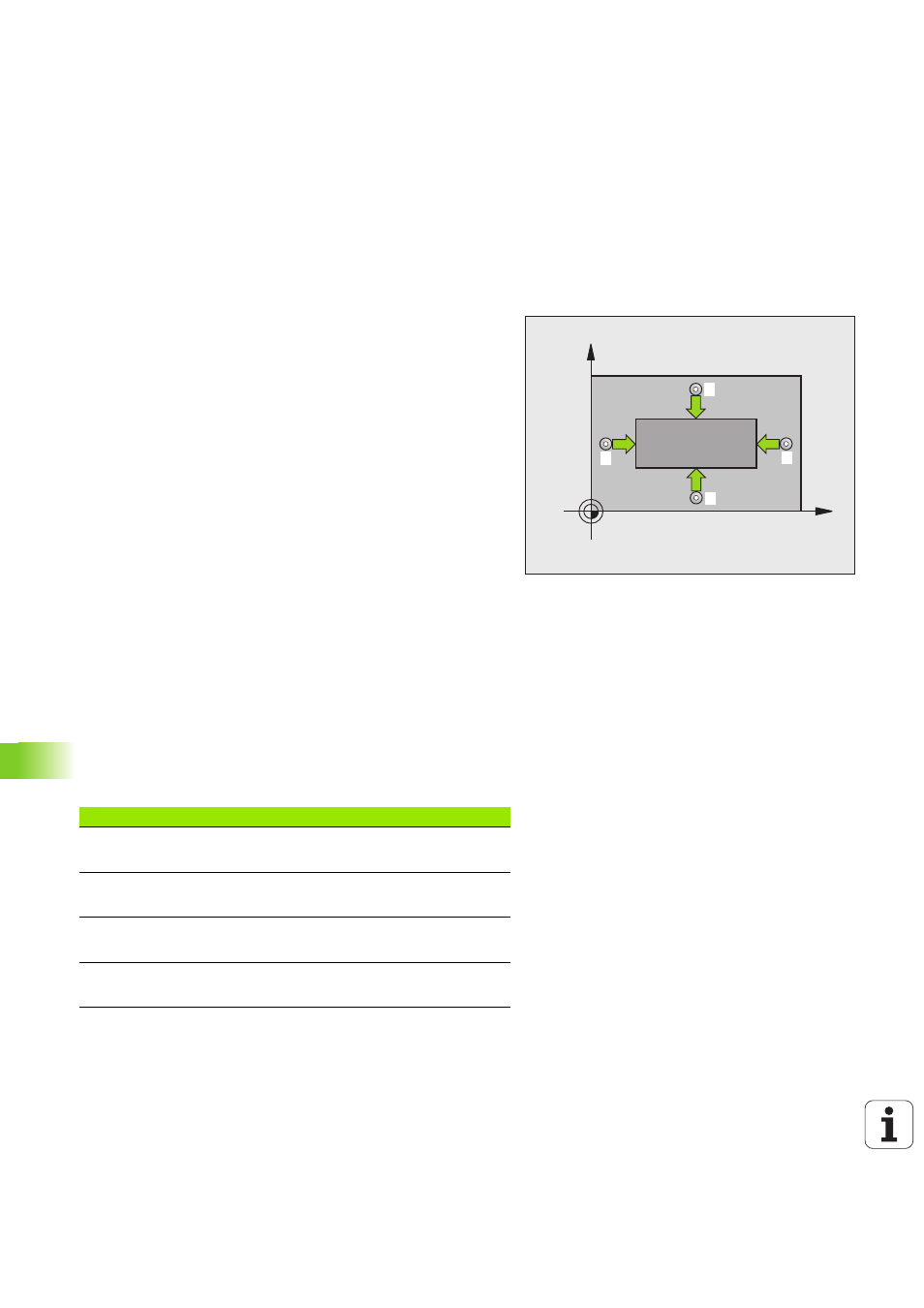

1) 15.5 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ
ПРЯМОУГОЛЬНОГО ОСТРОВА
(цикл 411, DIN/ISO: G411)
Ход цикла
Цикл измерительного щупа 411 определяет центр
прямоугольного острова и задает его в качестве точки привязки.
Также система ЧПУ может записывать этот центр в таблицу
нулевых точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 322) в точку измерения
1
.
Система ЧПУ расчитывает точки измерения на основе данных
цикла и безопасного расстояния из MP6140
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120)
3 После этого щуп перемещается либо параллельно оси на
высоту измерения, либо линейно на безопасную высоту к
следующей точке измерения
2
и выполняет там второе
измерение
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третье и,
соответственно, четвертое измерение
5 Затем система ЧПУ устанавливает щуп обратно на
безопасную высоту и обрабатывает полученную точку
привязки в зависимости от параметров цикла Q303 и Q305
(смотри „Сохранение рассчитанной точки привязки в памяти”
на странице 348)
6 При необходимости система ЧПУ отдельным измерительным
ходом определяет точку привязки по оси измерительного щупа
и сохраняет фактическое значение в следующих Q-
параметрах
X
Y
1
2
4
3
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q154
Фактическое значение длины стороны
по главной оси
Q155
Фактическое значение длины стороны
по вспомогательной оси
