HEIDENHAIN iTNC 530 157
5.5
КР
УГ
ЛАЯ
КАНАВКА
(
цик
л
254, DIN/ISO: G254)

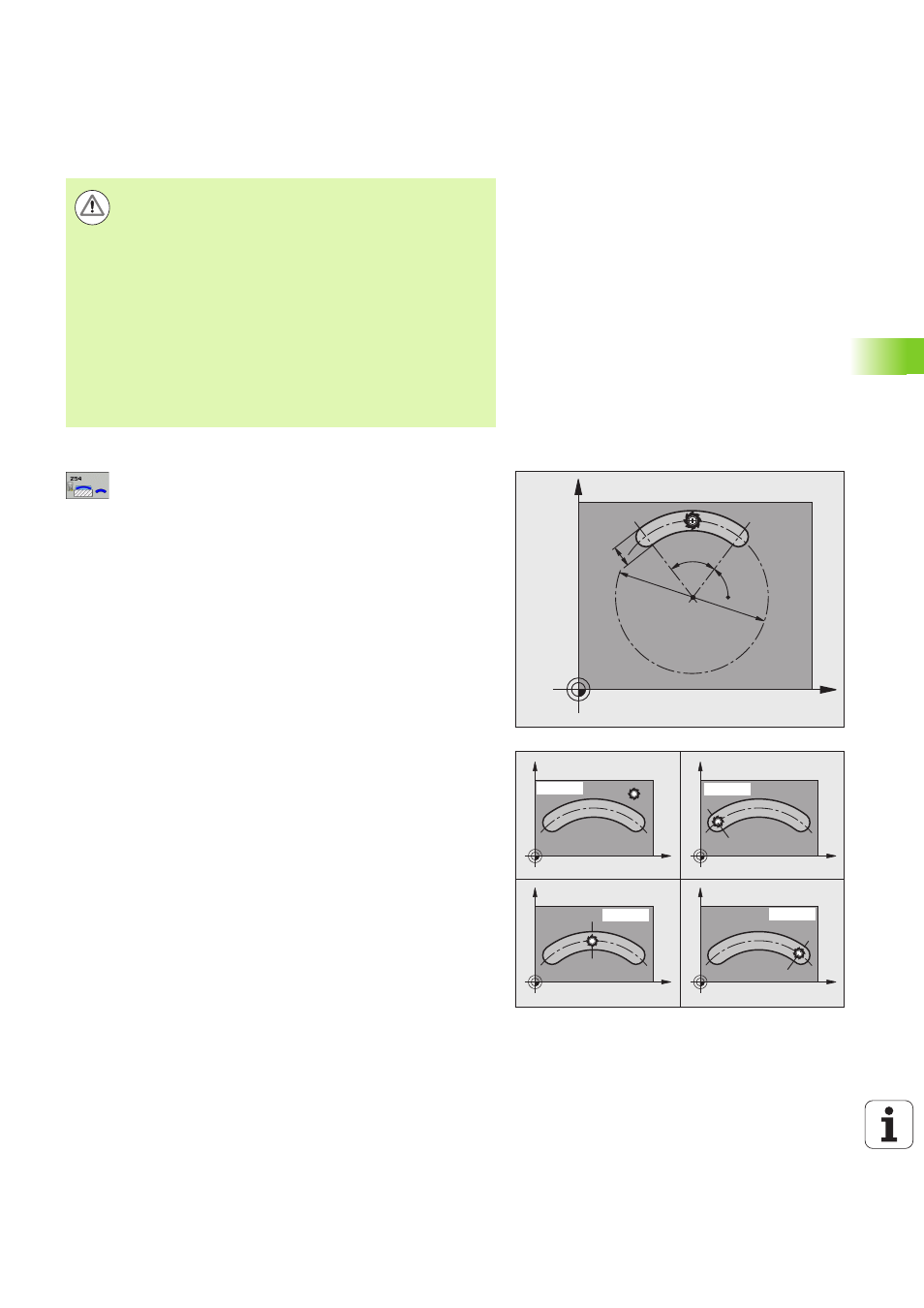

Параметры цикла
U Объем обработки (0/1/2) Q215: определение объема
обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка боковой поверхности и чисто-
вая обработка дна выполняются только, если задан
припуск на чистовую обработку (Q368, Q369)
U Ширина канавки Q219 (значение паралелльно
вспомогательной оси плоскости обработки): введи-
те ширину канавки; если ширина канавки задается
равной диаметру инструмента, то ЧПУ выполняет
только черновую обработку (фрезерование про-
дольной канавки). Максимальная ширина канавки
при черновой обработке: двойной диаметр инстру-
мента. Диапазон ввода от 0 до 99999,9999
U Припуск на чистовую обработку боковой
поверхности Q368 (в инкрементах): припуск на чис-
товую обработку в плоскости обработки. Диапазон
ввода от 0 до 99999,9999
U Диаметр сегмента Q375: введите диаметр сегмента.
Диапазон ввода от 0 до 99999,9999
U Привязка для положения канавки (0/1/2/3) Q367:
положение канавки относительно позиции инстру-
мента при вызове цикла:
0: Позиция инструмента не учитывается. Положе-
ние канавки рассчитывается из введенного центра
сегмента и начального угла
1: Позиция инструмента = центр левой окружности
канавки. Начальный угол Q376 привязан к этой
позиции. Заданный центр сегмента не учитывается.
2: Позиция инструмента = центр средней оси.
Начальный угол Q376 привязан к этой позиции.
Заданный центр сегмента не учитывается.
3: Позиция инструмента = центр правой окружности
канавки. Начальный угол Q376 привязан к этой
позиции. Заданный центр сегмента не учитывается.
Осторожно, опасность столкновения!
С помощью машинного параметра 7441 бит 2 задается,
должна ли система ЧПУ выдавать сообщение об
ошибке при вводе положительного значения глубины
(бит 2=1) или нет (бит 2=0).
Учтите, что при вводе положительного значения
параметра Глубина система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние ниже
поверхности заготовки!
Если Вы вызываете цикл при помощи обработки 2
(только чистовая обработка), система ЧПУ
позиционирует инструмент на ускоренном ходу в точку
первого врезания.
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0 Q367=1
Q367=2 Q367=3
