Циклы измерительных щупов: автоматическое измерение кинематики
18.5
КОМПЕНС
А
ЦИЯ
ПРЕДВ
А
РИТЕЛЬНОЙ
УС
ТА
НОВКИ
(
цик
л
452,
DIN/ISO: G452,
опция
) 18.5 КОМПЕНСАЦИЯ
ПРЕДВАРИТЕЛЬНОЙ
УСТАНОВКИ (цикл 452,
DIN/ISO: G452, опция)
Ход цикла

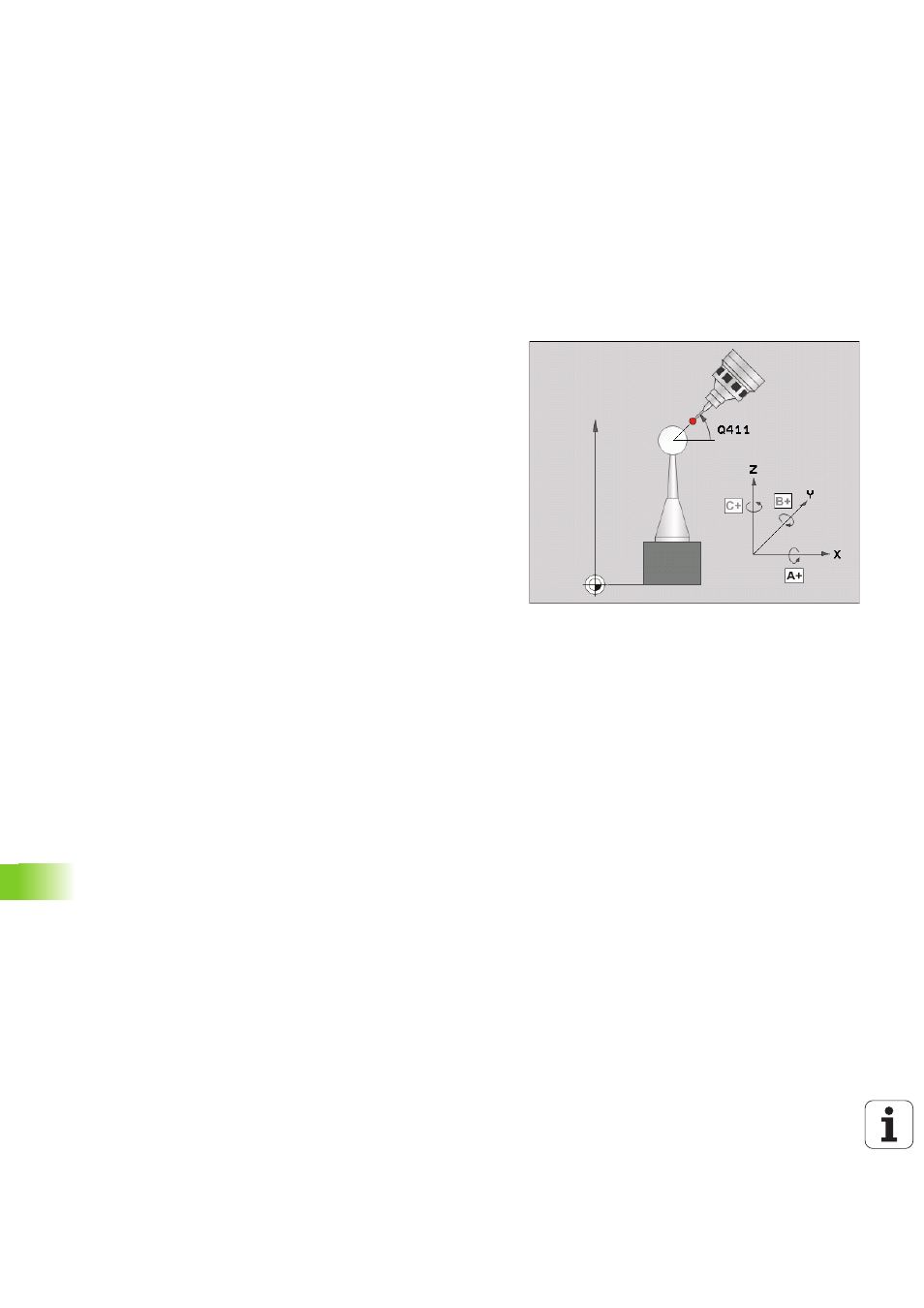

С помощью цикла 452 измерительного щупа можно
оптимизировать кинематическую цепочку трансформаций станка
(смотри „ИЗМЕРЕНИЕ КИНЕМАТИКИ (цикл 451, DIN/ISO: G451,
опция)” на странице 470). В завершение ЧПУ в кинематической
модели корректирует систему координат детали таким образом,
что текущая предустановка после оптимизации находится в
центре калибровочного шара.
С помощью этого цикла можно, например, согласовывать между
собой сменные головки.
1 Зажим калибровочного шара
2 Полностью измерьте эталонную головку с помощью цикла 451
и в конце задайте предустановку в центре шара с помощью
цикла 451
3 Замена второй головки
4 С помощью цикла 452 измерьте сменную головку до
устройства смены
5 Подгоните остальные сменные головки под эталонную головку
с помощью цикла 452
