ИЗМЕРЕНИЕ
ПЛОСКОС
Т
И
(
цик
л
431, DIN/ISO: G431)

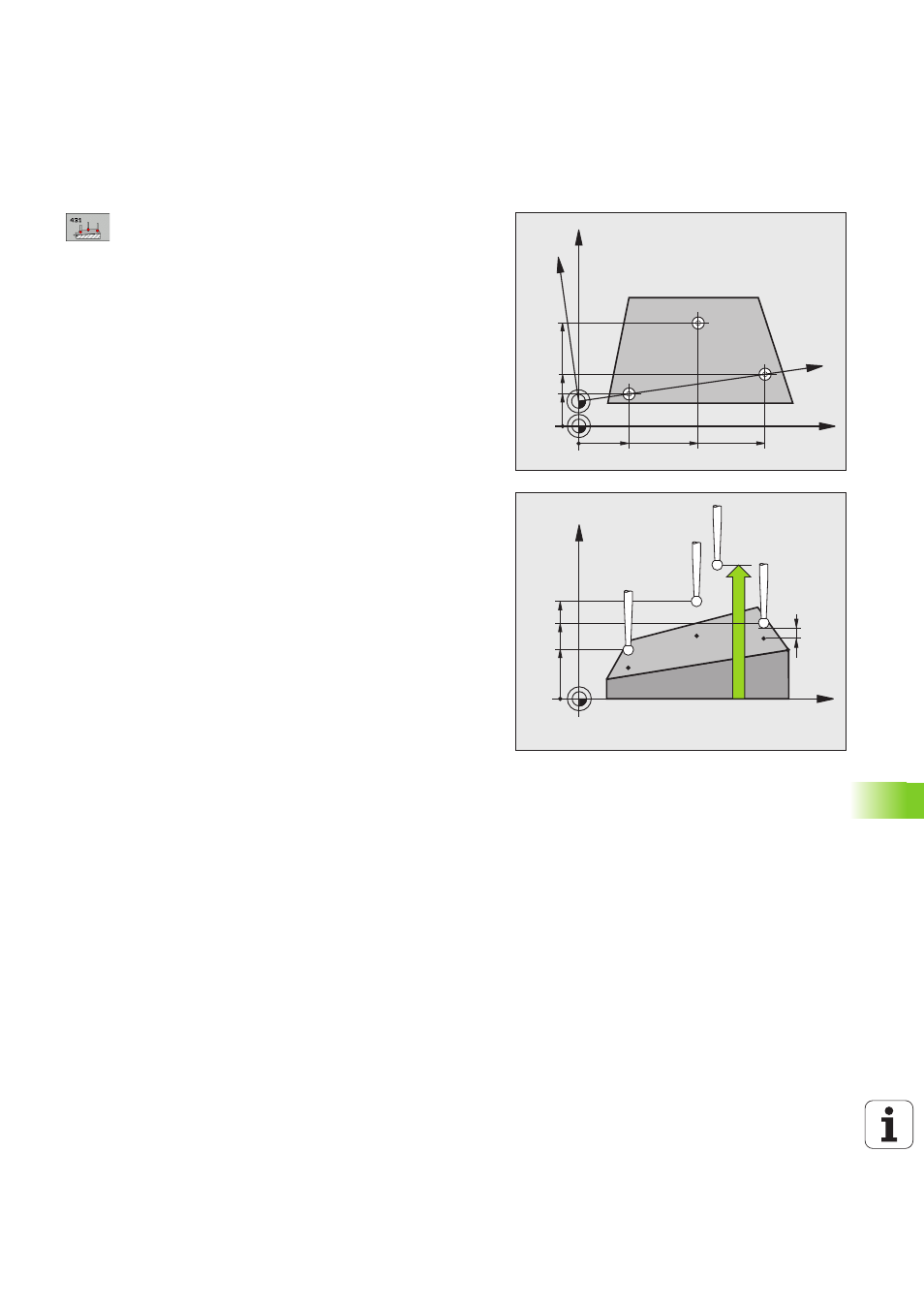

Параметры цикла
U
1-ая точка измерения по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1-ая точка измерения по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
1-ая точка измерения по 3-ей оси Q294
(абсолютно): координата первой точки
измерения по оси измерительного щупа
Диапазон ввода от -99999,9999 до 99999,9999
U
2-ая точка измерения по 1-ой оси Q265
(абсолютная): координата второй точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-ая точка измерения по 2-ой оси Q266
(абсолютная): координата второй точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2-ая точка измерения по 3-ей оси Q295
(абсолютно): координата второй точки
измерения по оси измерительного щупа.
Диапазон ввода от -99999,9999 до 99999,9999
U
3-я точка измерения по 1-ой оси Q296
(абсолютно): координата третьей точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
3-я точка измерения по 2-ой оси Q297 (абсолютно):
координата третьей точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
3-я точка измерения по 3-ей оси Q298
(абсолютно): координата третьей точки
измерения по оси измерительного щупа.
Диапазон ввода от -99999,9999 до 99999,9999
X
Y
Q266
Q263
Q264
Q297
Q265
Q296
Y'
X'
X
Z
Q298
Q295
Q294
Q260
MP6140
+
Q320
