368
Циклы измерительного щупа: автоматическое определение точек привязки
15.7
ТО
Ч
К
А
ПРИВ
ЯЗКИ
К
ЦЕНТР
У
КР
УГ
ЛОГ
О
ОС
ТР
ОВ
А
(
цик
л
413, DIN/ISO:
G413)
15.7 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ
КРУГЛОГО ОСТРОВА
(цикл 413, DIN/ISO: G413)

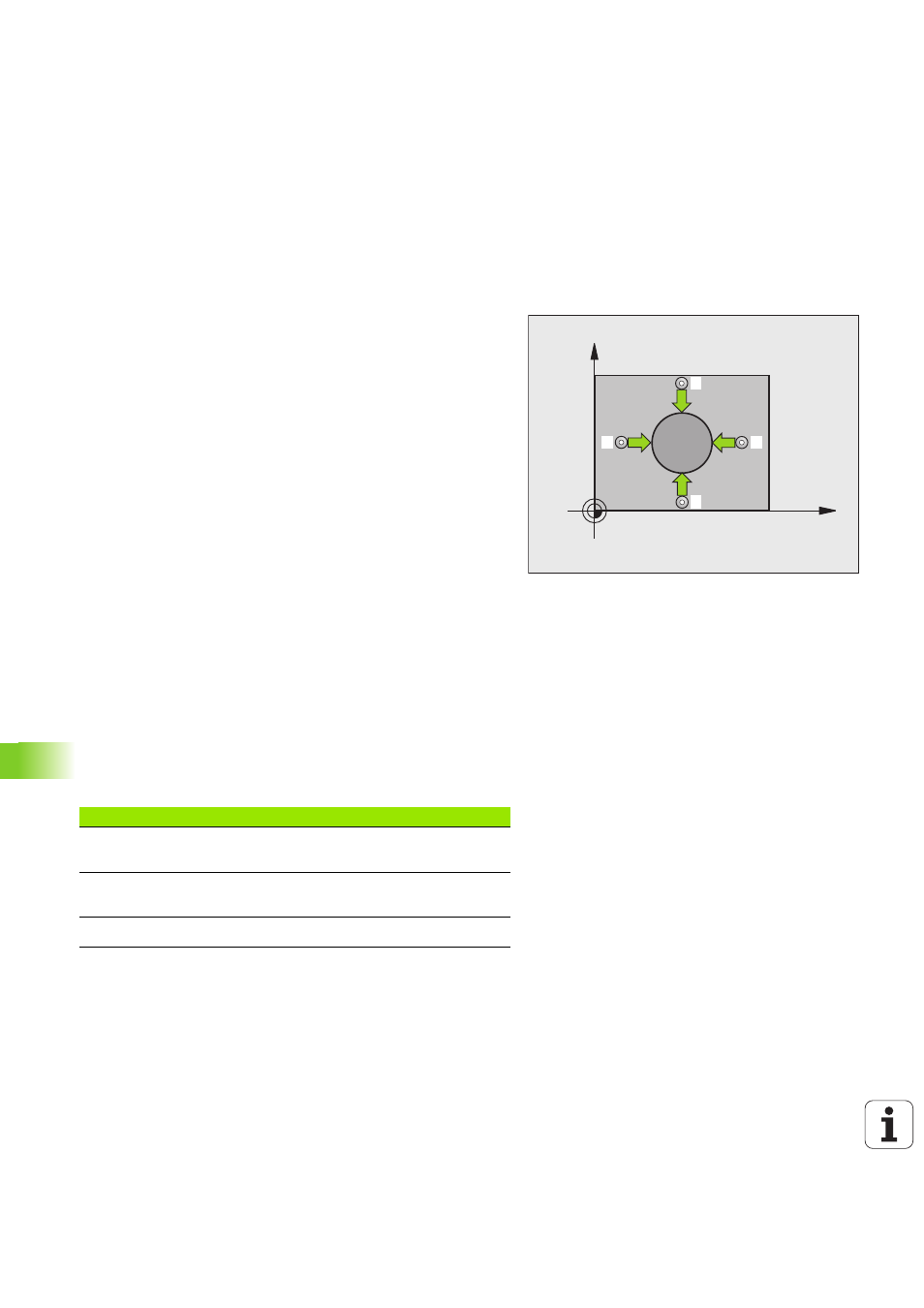

Ход цикла
Цикл измерительного щупа 413 определяет центр круглого
острова и задает его в качестве точки привязки. Также система
ЧПУ может записывать этот центр в таблицу нулевых точек или в
таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 322) в точку измерения
1
.
Система ЧПУ расчитывает точки измерения на основе данных
цикла и безопасного расстояния из MP6140
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120). ЧПУ
автоматически определяет направление измерения в
зависимости от запрограммированного начального угла
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения
2
и выполняет там второй измерительный ход
4 Система ЧПУ перемещает щуп в точку измерения
3
, а затем в
точку измерения
4
и выполняет третье и, соответственно,
четвертое измерение
5 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 348) и сохраняет фактическое значение в
параметрах Q
6 При необходимости система ЧПУ отдельным измерительным
ходом определяет точку привязки по оси измерительного щупа
X
Y
1
2
4
3
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
