HEIDENHAIN iTNC 530 89
3.7
РА
С
Т
О
Ч
К
А
ОБР
А
Т
Н
ЫМ
ХО
Д
О
М
(
цик
л
204, DIN/ISO:
G204)

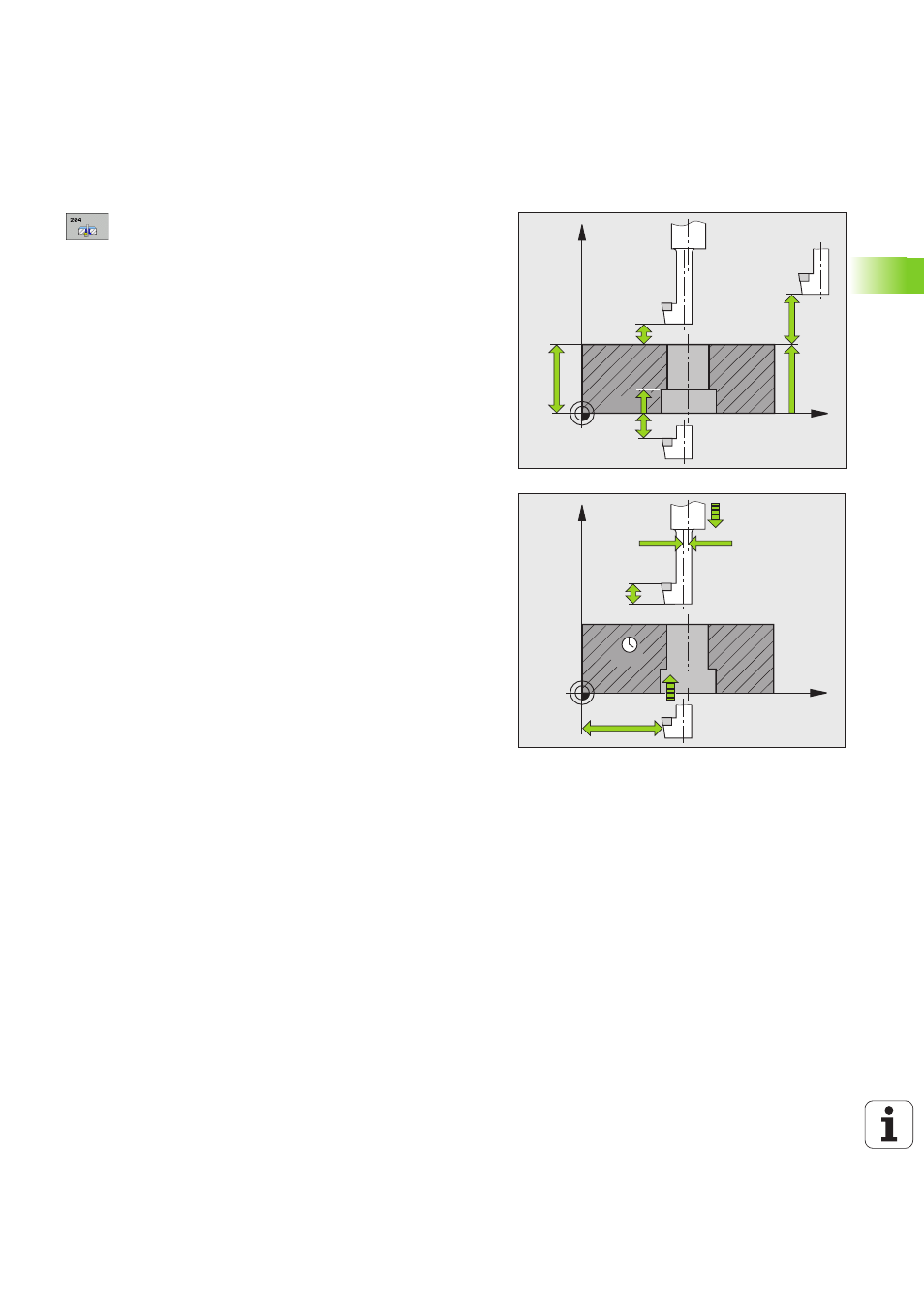

Параметры цикла
U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
U Глубина зенкови Q249 (в инкрементах):
расстояние от нижней грани детали до дна
зенковки. Положительный знак перед
значением задает зенкерование в
положительном направлении оси шпинделя.
Диапазон ввода от -99999,9999 до 99999,9999
U Толщина материала Q250 (в инкрементах):
толщина заготовки. Диапазон ввода от 0,0001
до 99999,9999
U Размер эксцентрика Q251 (в инкрементах):
размер эксцентрика борштанги; берется из
списка данных инструмента. Диапазон ввода от
0,0001 до 99999,9999
U Высота режущей кромки Q252 (в инкрементах):
расстояние от нижней кромки борштанги до
главной режущей кромки; берется из списка
данных инструмента. Диапазон ввода от 0,0001
до 99999,9999
U Подача предварительного позиционирования Q253:
скорость перемещения инструмента при врезании
в заготовку или при выходе из заготовки в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FMAX, FAUTO, PREDEF
U Подача зенкерования Q254: скорость
передвижения инструмента при зенковке в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU
U Время выдержки Q255: время выдержки на дне
углубления. Диапазон ввода от 0 до 3600,000
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
