ИЗМЕРЕНИЕ
ШИРИНЫ
КАНАВКИ
(
цик
л
425, DIN/ISO:
G425)
Параметры цикла
U
Начальная точка по 1-ой оси Q328
(абсолютно): начальная точка измерения по
главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Начальная точка по 2-ой оси Q329 (абсолютно):
начальная точка измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Смещение для 2-го измерения Q310 (в
приращениях): значение, на которое смещается
измерительный щуп перед вторым измерением.
При вводе 0 ЧПУ смещение не выполняет.
Диапазон ввода от -99999,9999 до 99999,9999
U
Ось измерения Q272: ось плоскости обработки, в
которой должно производиться измерение:
1:главная ось = ось измерения
2:вспомогательная ось = ось измерения
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, в которой
столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
U
Заданная длина Q311: заданное значение
измеряемой длины. Диапазон ввода от 0 до
99999,9999
U
Максимальный размер Q288: наибольшая
разрешенная длина. Диапазон ввода от 0 до
99999,9999
U
Минимальный размер Q289: наименьшая
разрешенная длина. Диапазон ввода от 0 до
99999,9999

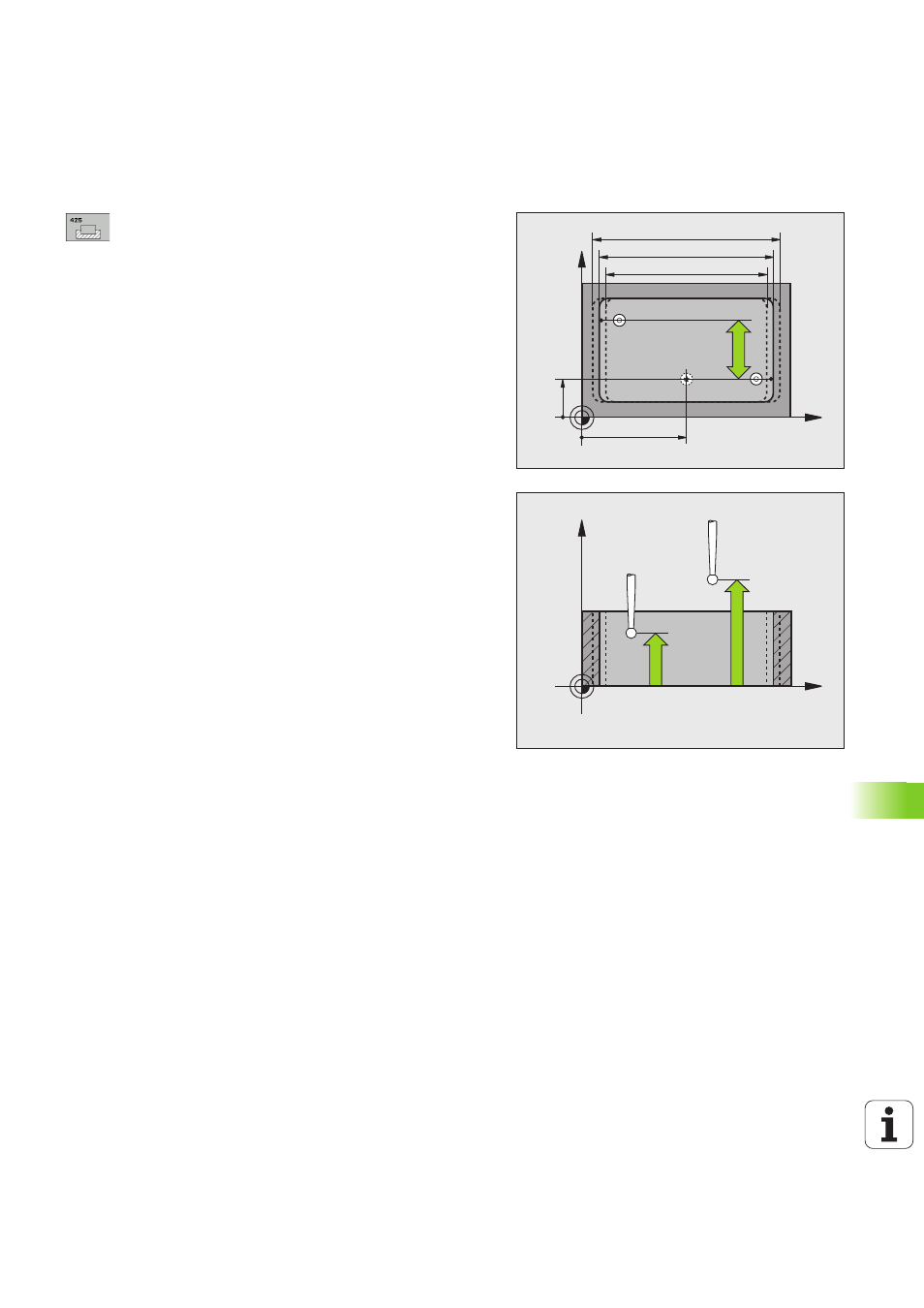

Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
