HEIDENHAIN iTNC 530
159
5.5
КР
УГ
ЛАЯ
КАНАВКА
(
цик
л
254, DIN/ISO: G254)
U
Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999 или через PREDEF
U
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой
столкновение инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Стратегия погружения Q366: вид стратегии
врезания:
0 = перпендикулярное врезание. Независимо от
определенного в таблице инструментов угла
врезания ANGLE система ЧПУ погружает
инструмент перпендикулярно
1 = врезание по спирали. В таблице
инструментов угол врезания ANGLE для
активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке. Врезаться необходимо
только по спирали, если для этого достаточно
места
2 = врезание маятниковым движением. В
таблице инструментов угол врезания ANGLE
для активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке. ЧПУ может выполнить
врезание маятниковым движением, если длина
перемещения на сегменте окружности
составляет как минимум трехкратное значение
диаметра инструмента.
Альтернативно PREDEF
U
Подача чистовой обработки Q385: скорость
перемещения инструмента при чистовой
обработке боковых поверхностей и дна в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FAUTO, FU, FZ
Пример: NC-кадры
8 CYCL DEF 254 КРУГЛАЯ КАНАВКА
Q215=0
;ОБЪЕМ ОБРАБОТКИ
Q219=12 ;ШИРИНА КАНАВКИ
Q368=0.2 ;ПРИПУСК СБОКУ
Q375=80 ;ДИАМЕТР СЕГМЕНТА
Q367=0
;ПРИВЯЗКА ПОЛОЖЕНИЯ
КАНАВКИ
Q216=+50 ;ЦЕНТР 1-ОЙ ОСИ
Q217=+50 ;ЦЕНТР 2-ОЙ ОСИ
Q376=+45 ;НАЧ. УГОЛ
Q248=90 ;УГОЛ РАСКРЫТИЯ
Q378=0
;ШАГ УГЛА
Q377=1
;КОЛИЧЕСТВО ПРОХОДОВ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q369=0.1 ;ПРИПУСК НА ГЛУБИНЕ
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q338=5
;ВРЕЗАНИЕ ЧИСТ. ОБРАБ.
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q366=1
;ВРЕЗАНИЕ
Q385=500 ;ПОДАЧА ЧИСТ.ОБР.
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

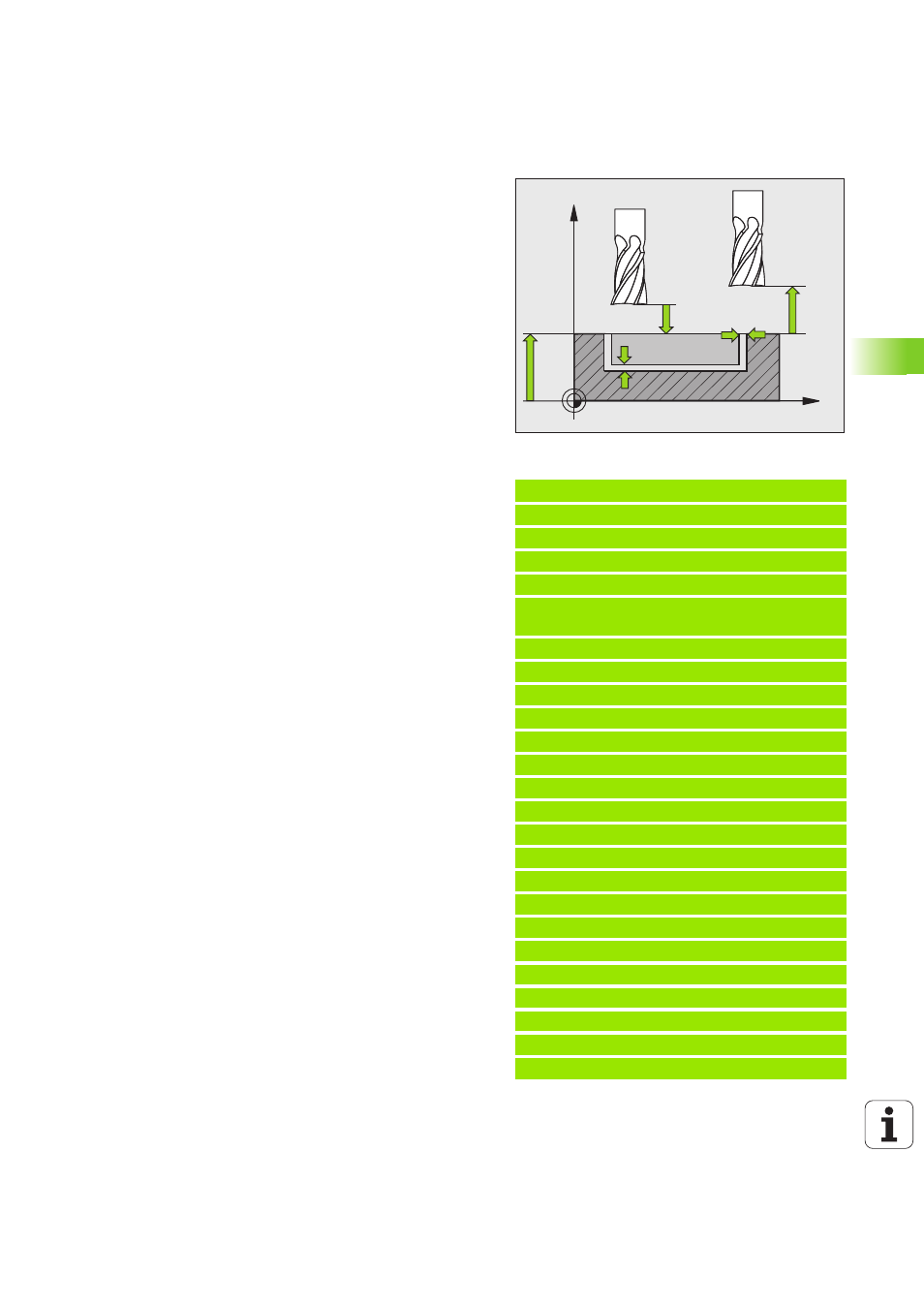

X
Z
Q200
Q204
Q203
Q369
Q368
