HEIDENHAIN iTNC 530 381
15.10
ТО
Ч
К
А
ПРИВ
ЯЗ
КИ
К
ЦЕНТР
У
ОК
Р
У
ЖНОС
ТИ
ОТВЕР
С
Т
И
Й
(
цик
л
416,
DIN/ISO: G416)
15.10ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ
ОКРУЖНОСТИ ОТВЕРСТИЙ
(цикл 416, DIN/ISO: G416)

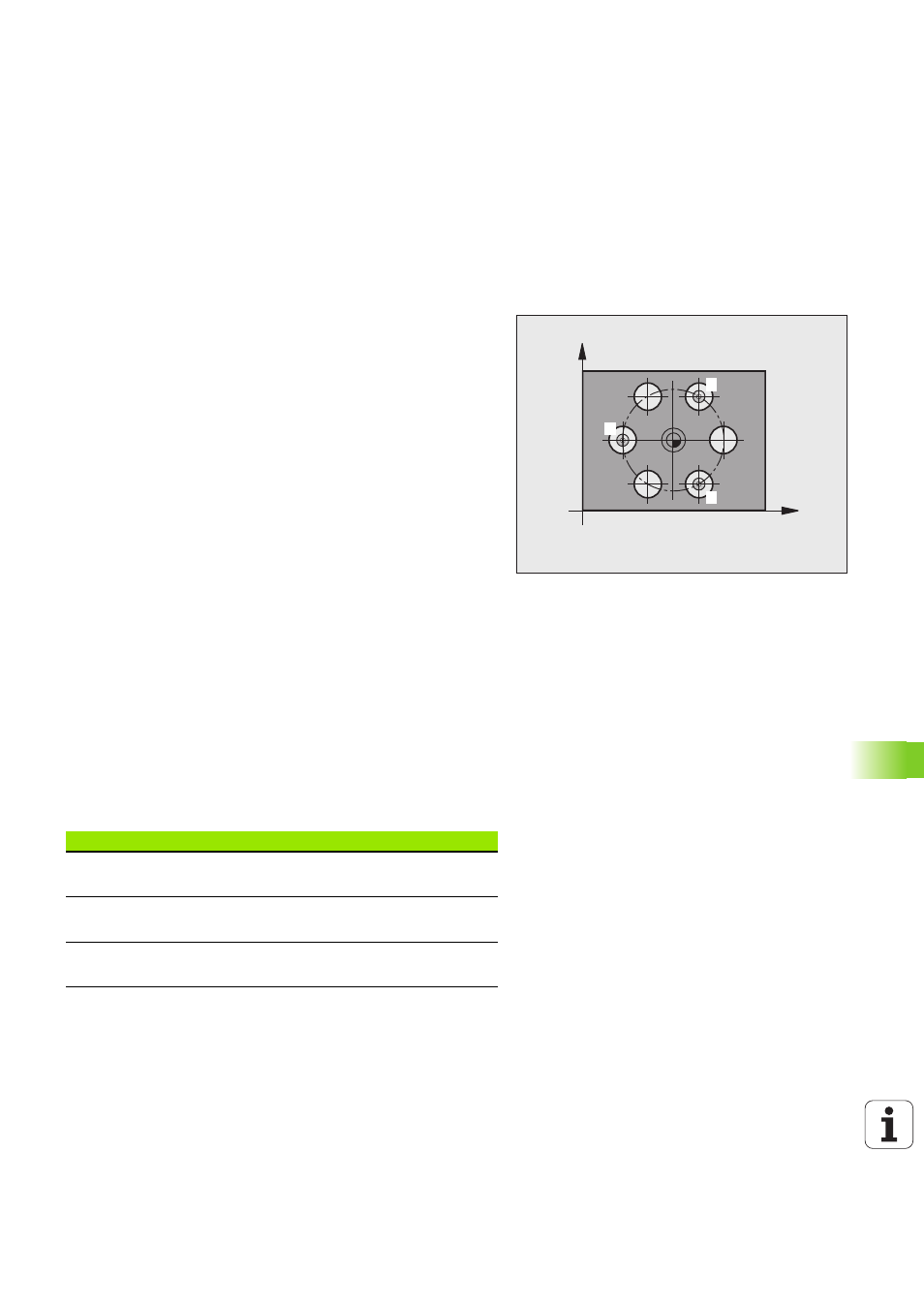

Ход цикла
Цикл измерительного щупа 416 определяет центр окружности
отверстий путем измерения трех отверстий и задает его в
качестве точки привязки. Также система ЧПУ может записывать
этот центр в таблицу нулевых точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 322) в заданный центр
первого отверстия 1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех измерений определяет первый
центр отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия 2
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех измерений определяет
центр второго отверстия
5 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр третьего отверстия 3
6 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех измерений определяет
центр третьего отверстия
7 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 348) и сохраняет фактическое значение в
параметрах Q
8 При необходимости система ЧПУ отдельным измерительным
ходом определяет точку привязки по оси измерительного щупа
X
Y
1
2
3
Номер параметра Значение
Q151 Фактическое значение центра по
главной оси
Q152 Фактическое значение центра по
вспомогательной оси
Q153 Фактическое значение диаметра
окружности отверстий
