HEIDENHAIN iTNC 530
85
3.6
УНИВЕР
С
А
ЛЬНОЕ
СВЕР
ЛЕНИЕ
(
цик
л
203, DIN/ISO: G203)

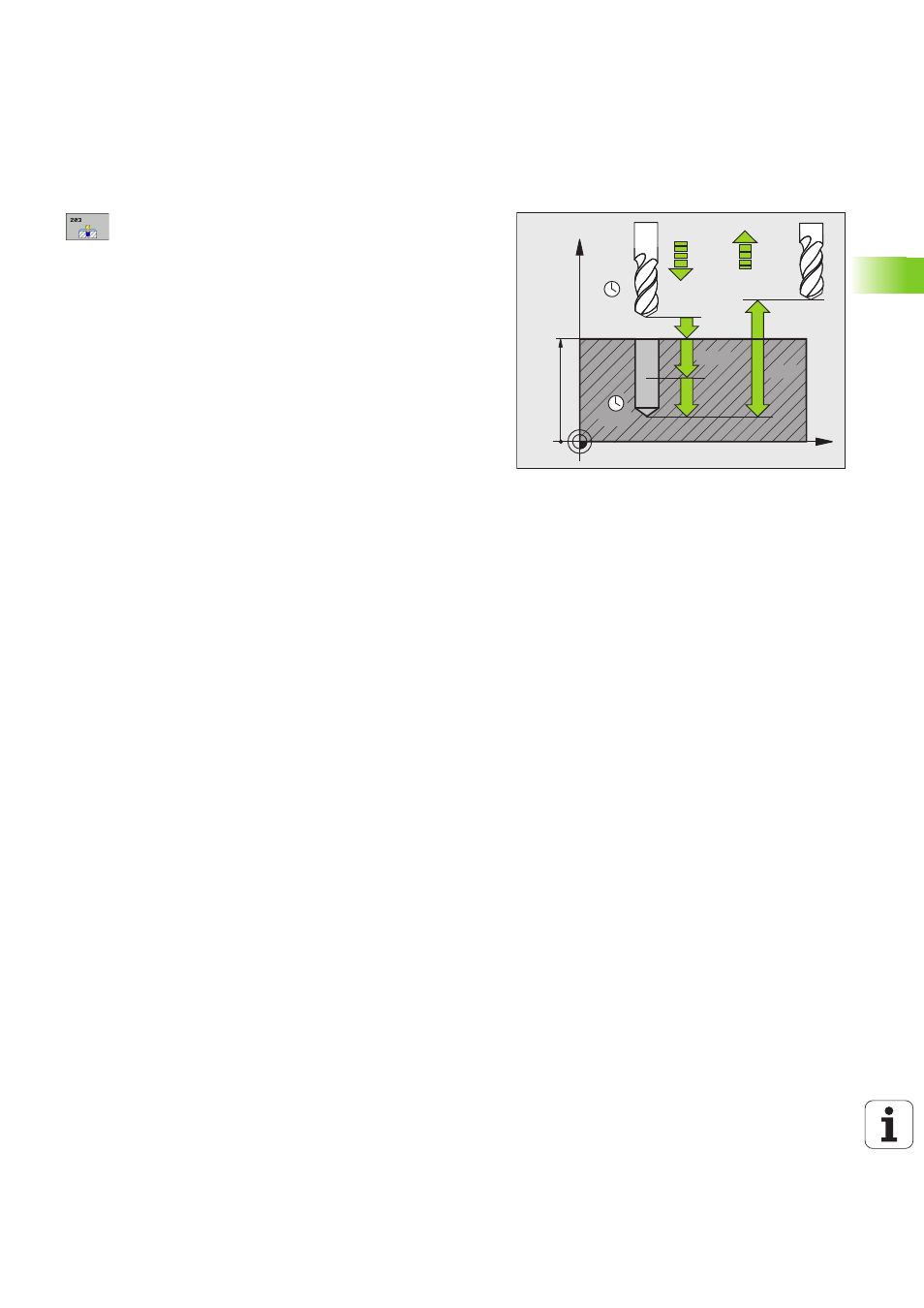

Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
U
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия (вершина
конуса отверстия). Диапазон ввода от -99999,9999
до 99999,9999
U
Подача на врезание Q206: скорость движения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
U
Глубина врезания Q202 (в инкрементах): величина,
на которую каждый раз врезается инструмент.
Диапазон ввода от 0 до 99999,9999. Параметр
Глубина не обязательно должен быть кратен
параметру Глубина врезания. Система ЧПУ
производит перемещение на глубину за один
рабочий ход, если:
параметры Глубина врезания и Глубина равны
Глубина врезания больше Глубины и
одновременно не задана ломка стружки
U
Время выдержки вверху Q210: время (в секундах),
в течение которого инструмент остается на
безопасном расстоянии, после того как ЧПУ
выводит его из высверленного отверстия для того,
чтобы удалить стружку. Диапазон ввода от 0 до
3600,0000 или через PREDEF
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки Диапазон
ввода -от 99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
U
Количество снимаемого материала Q212 (в
инкрементах): значение, на которое ЧПУ
уменьшает глубину врезания Q202 после каждого
врезания. Диапазон ввода от 0 до 99999,9999
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
