462
Циклы измерительных щупов: специальные функции
17.8
КА
ЛИБР
ОВКА
TS (
цик
л
460, DIN/ISO: G460)
17.8 КАЛИБРОВКА TS (цикл 460,
DIN/ISO: G460)
Ход цикла

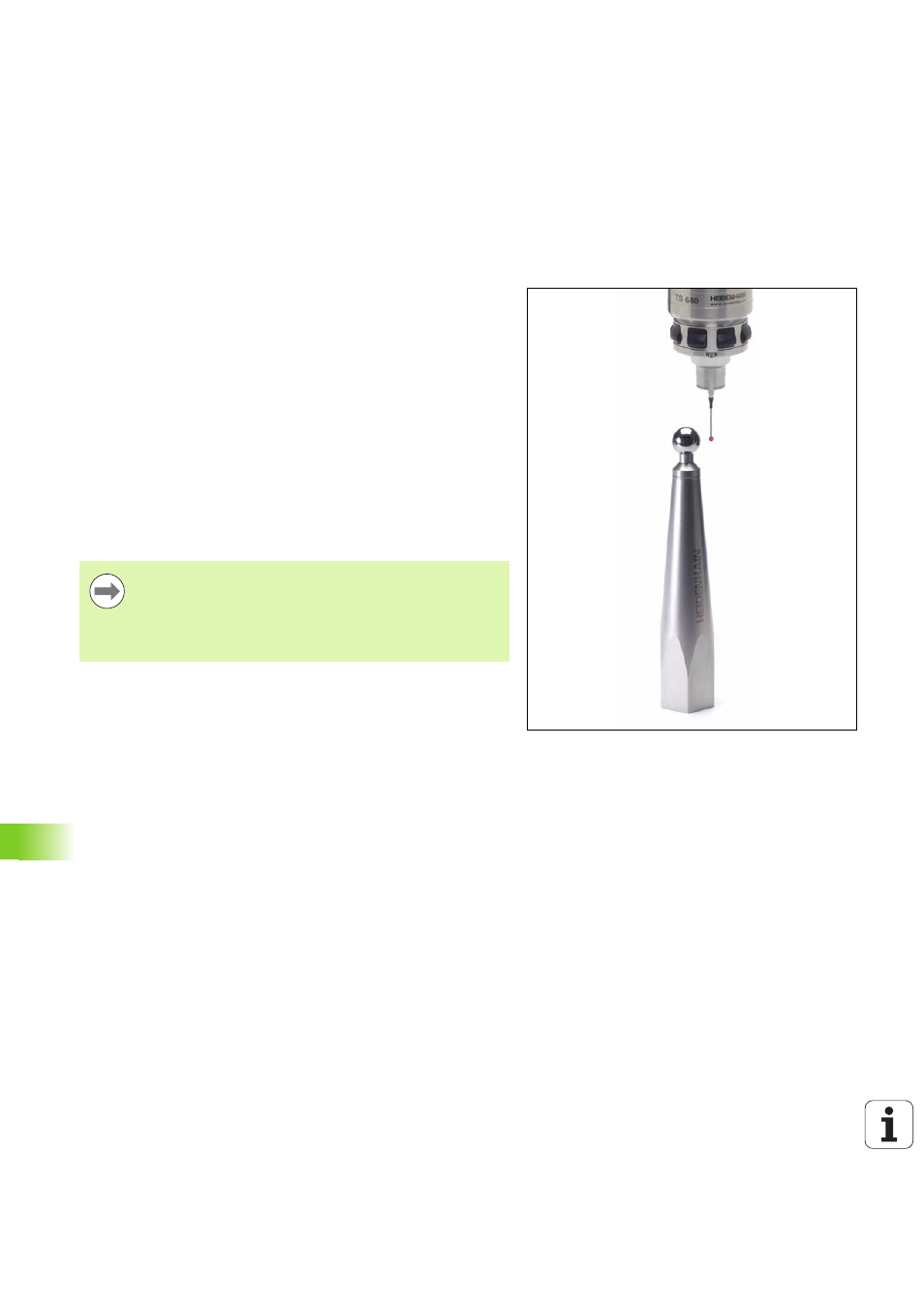

С помощью цикла 460 можно автоматически откалибровать 3D-
измерительный щуп с помощью калибровочного шара. Этот цикл
позволяет провести калибровку только радиуса или калибровку
длины и радиуса.
1 Закрепите калибровочный шар, учитывайте возможность
столкновений
2 Поместите щуп по его оси над калибровочным шаром, а в
плоскости обработки - примерно в центре шара
3 Первое перемещение в цикле выполняется в отрицательном
направлении оси щупа
4 В результате цикл определяет точный центр шара по оси
измерительного щупа
Учитывайте при программировании!
Внимательно прочтите перед началом
программирования
Выполните предварительное позиционирование щупа
в программе таким образом, чтобы он находился над
центром шара.
