16.6
ИЗМЕРЕНИЕ
КР
УГ
ЛОГ
О
ОС
ТР
ОВ
А
(
цик
л
422, DIN/ISO:
G422)

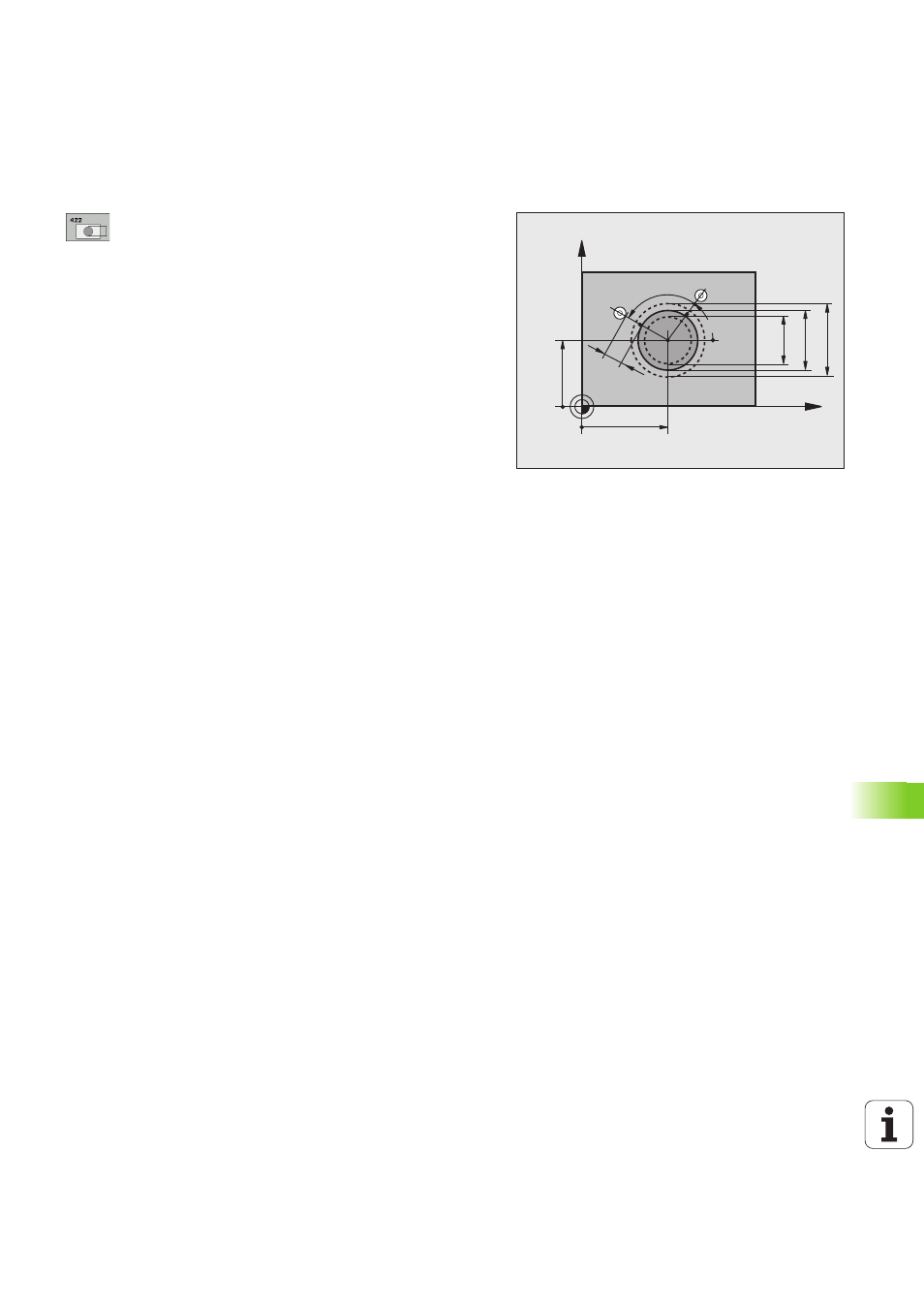

Параметры цикла
U
Центр по 1-ой оси Q273 (абсолютно): центр острова
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q274 (абсолютно): центр острова
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Заданный диаметр Q262: введите диаметр
острова. Диапазон ввода от 0 до 99999,9999
U
Начальный угол Q325 (абсолютно): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360,0000
до 360,0000
U
Шаг угла Q247 (в приращениях): угол между двумя
точками измерения, знак шага угла определяет
направление обработки (- = по часовой стрелке).
Если Вы хотите измерить дугу окружности, то
программируйте шаг угла менее 90°. Диапазон
ввода от -120,0000 до 120,0000
X
Y
Q325
Q247
Q278
Q262
Q277
Q274
±Q280
Q273
±Q279
MP6140
+
Q320
