Циклы обработки: карман по контуру, протяжка контура
7.1
1
КАНАВКА
ПО
КО
НТУР
У,
ТР
О
Х
ОИДА
ЛЬНО
(Zyklus 275, DIN/ISO: G275)
U

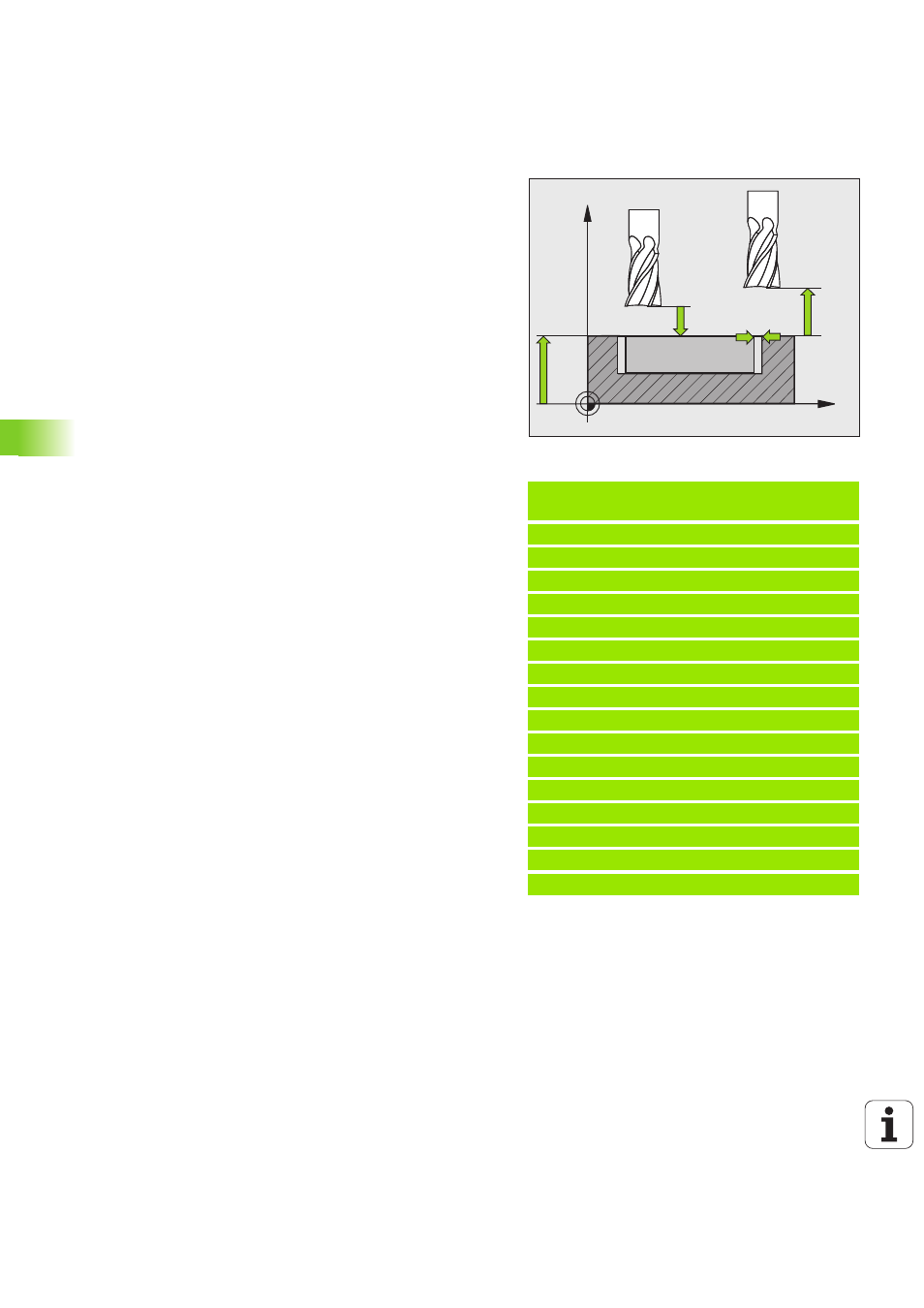

Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999 или через PREDEF
U
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
U
Стратегия погружения Q366: вид врезания:
0 = перпендикулярное врезание. Независимо от
определенного в таблице инструментов угла
врезания ANGLE система ЧПУ погружает
инструмент перпендикулярно
1: без функции
2 = врезание маятниковым движением. В
таблице инструментов угол врезания ANGLE
для активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке
Альтернативно PREDEF
Пример: NC-кадры
8 CYCL DEF 275 КАНАВКА ПО КОНТУРУ,
ТРОХОИДАЛЬНО
Q215=0
;ОБЪЕМ ОБРАБОТКИ
Q219=12 ;ШИРИНА КАНАВКИ
Q368=0.2 ;ПРИПУСК СБОКУ
Q436=2
;ВРЕЗАНИЕ ЗА ОБОРОТ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q206=150 ;ПОДАЧА ВРЕЗ. НА ГЛУБ.
Q338=5
;ВРЕЗАНИЕ ЧИСТ. ОБРАБ.
Q385=500 ;ПОДАЧА ЧИСТ.ОБР.
Q200=2
;БЕЗОП. РАССТ.
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТ.
Q366=2
;ВРЕЗАНИЕ
9 CYCL CALL FMAX M3
X
Z
Q200
Q204
Q203
Q368
