288 Циклы: преобразования координат
11
.6
ВР
АЩЕНИЕ
(
цик
л
10, DIN/ISO:
G73)
11.6 ВРАЩЕНИЕ (цикл 10,
DIN/ISO: G73)
Действие

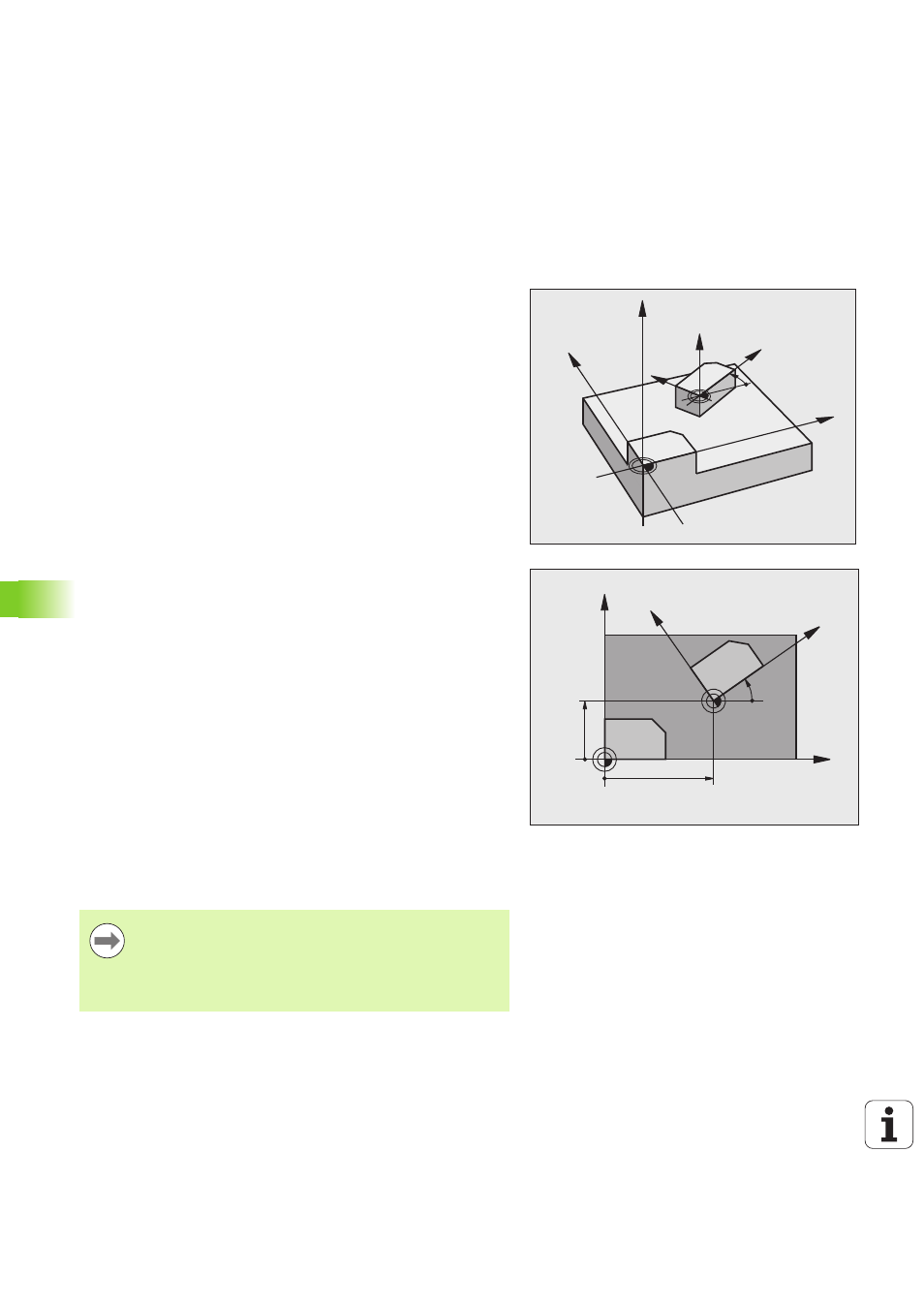

В пределах программы ЧПУ может вращать систему координат в
плоскости обработки вокруг активной нулевой точки.
ВРАЩЕНИЕ действует с момента его определения в программе.
Он действует также в режиме работы Позиционирование с
ручным вводом. ЧПУ показывает активный угол вращения в
дополнительной индикации состояния.
Базовая ось для угла вращения:
„ Плоскость X/Y Ось X
„ Плоскость Y/Z Ось Y
„ Плоскость Z/X Ось Z
Сброс
Заново запрограммируйте цикл ВРАЩЕНИЕ с углом поворота 0°.
Учитывайте при программировании!
Z
Z
X
X
Y
Y
X
Y
60
40
35°
X
Y
ЧПУ отменяет активную коррекцию ну радиус путем
определения цикла 10. При необходимости следует
повторно запрограммировать коррекцию на радиус.
После определения цикла 10 переместите обе оси
плоскости обработки для активизации вращения.
