HEIDENHAIN iTNC 530
377
15.9
ТО
Ч
К
А
ПРИВ
ЯЗКИ
К
ВНУТРЕННЕМУ
УГ
ЛУ
(
цик
л
415, DIN/ISO: G415)
15.9 ТОЧКА ПРИВЯЗКИ К
ВНУТРЕННЕМУ УГЛУ
(цикл 415, DIN/ISO: G415)
Ход цикла
Цикл измерительного щупа 415 определяет точку пересечения
двух прямых и задает ее в качестве точки привязки. Также
система ЧПУ может записывать эту точку пересечения в таблицу
нулевых точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 322) в точку измерения
1

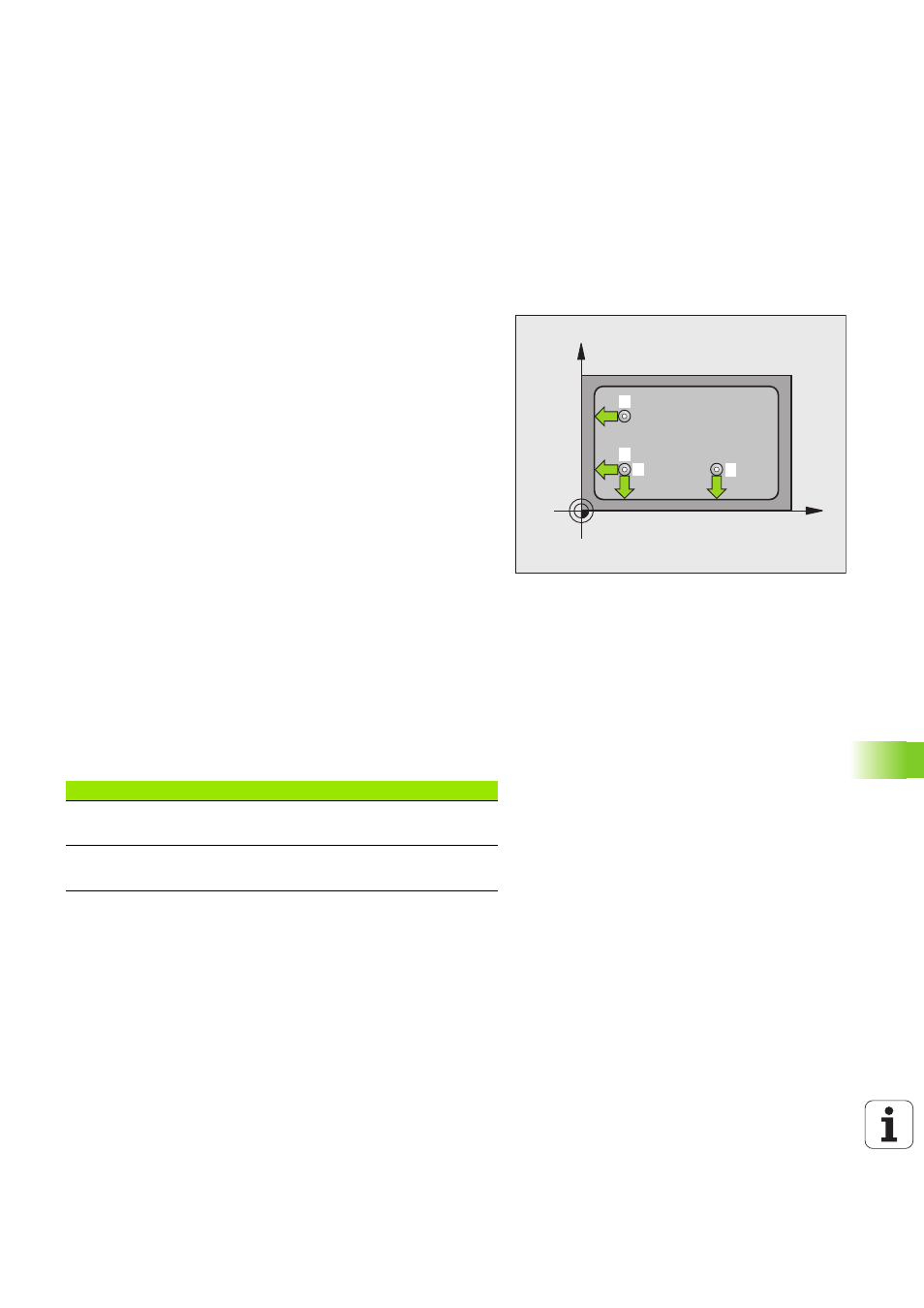

(см. ри. справа вверху). При этом ЧПУ отводит измерительный
щуп на безопасное расстояние в направлении,
противоположном заданному направлению перемещения
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120).
Направление измерения определяется по номеру угла
3 После этого щуп перемещается к следующей точке измерения
2
и выполняет второе измерение
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третье и,
соответственно, четвертое измерение
5 После чего ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 348) и сохраняет координаты угла в параметрах Q
6 При необходимости система ЧПУ отдельным измерительным
ходом определяет точку привязки по оси измерительного щупа
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение угла на главной
оси
Q152
Фактическое значение угла на
вспомогательной оси
