Страница 292: Действие учитывайте при программировании
292
Циклы: преобразования координат
11
.8
ОСЕВ
ОЙ
КО
Э
Ф
ФИЦИЕНТ
МА
СШТ
А
БИ
Р
О
В
А
Н
И
Я
(
цик
л
26)
11.8 ОСЕВОЙ КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ
(цикл 26)
Действие
С помощью цикла 26 можно учесть коэффиценты усадки или
припуска, специфические для конкретной оси.
КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ действует с момента его
определения в программе. Он действует также в режиме работы
Позиционирование с ручным вводом. ЧПУ показывает активный
коэффициент масштабирования в дополнительной индикации
состояния.
Сброс
Заново запрограммируйте цикл КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ с коэффициентом 1 для соответствующей
оси.
Учитывайте при программировании!

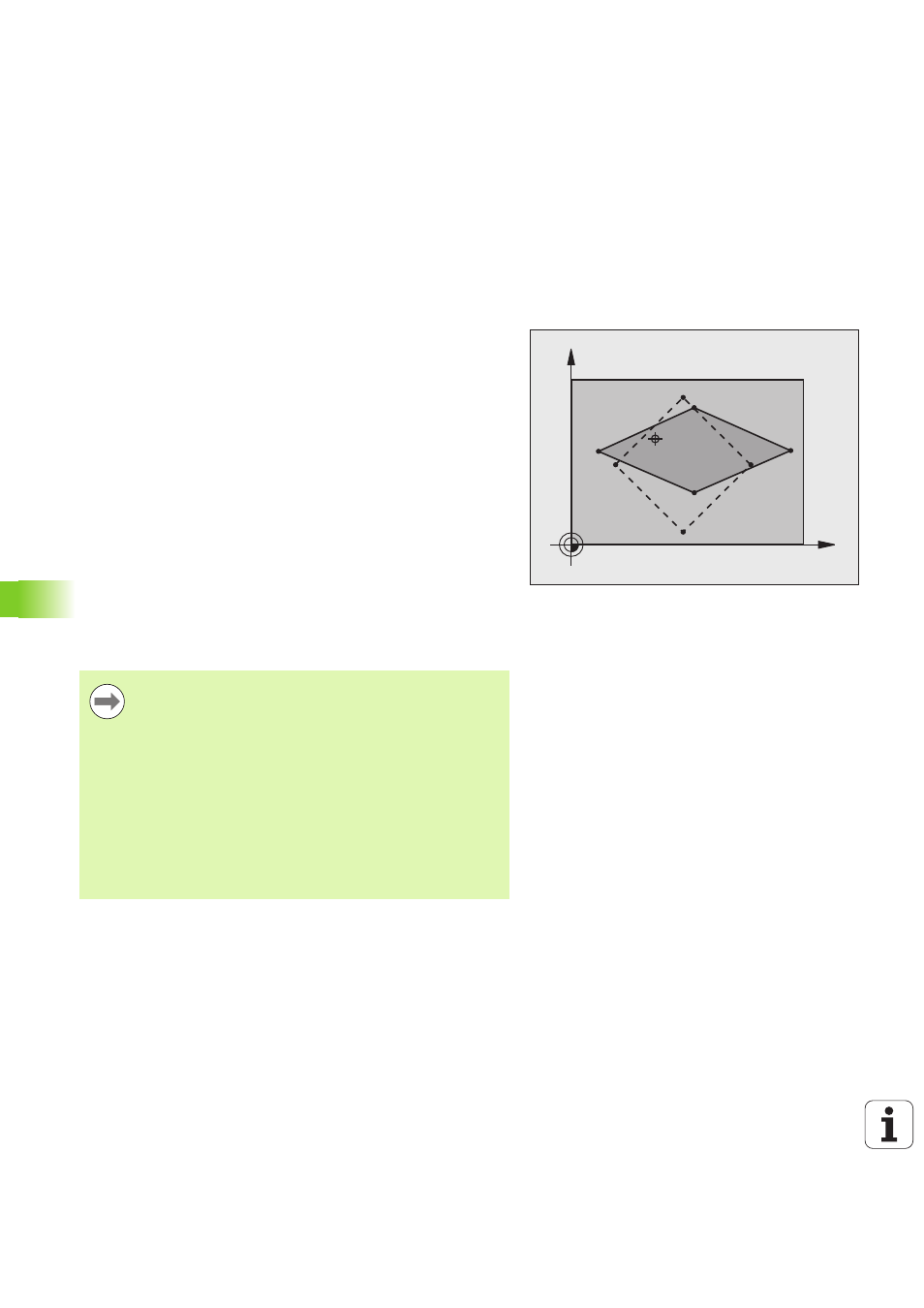

X
Y
CC
Оси координат с положениями для круговых
траекторий запрещается растягивать или сжимать с
помощью различных коэффициентов.
Для каждой оси координат можно ввести собственный
осевой коэффициент масштабирования.
Дополнительно можно запрограммировать
координаты центра для всех коэффициентов
масштабирования.
Контур растягивается от центра или сжимается к нему,
то есть, не обязательно от или к текущей нулевой
точке, как в цикле 11 КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ.
