Циклы измерительного щупа: автоматическое определение точек привязки
15.2
Т
ОЧКА
ПРИВ
ЯЗКИ
К
ЦЕНТР
У
КАНАВКИ
(
цик
л
408, DIN/ISO:
G408, FCL
3-
ф
у
нкция
)
Учитывайте при программировании!
Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютный): центр паза
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютный): центр паза
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Ширина канавки Q311 (в инкрементах): ширина
канавки независимо от положения в плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Ось измерения (1=1-ая ось/2=2-ая ось) Q272: ось, по
которой должно выполняться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра шарика
(=точки контакта) по оси измерительного щупа,
на которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в инкрементах):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, в которой
столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
Осторожно, опасность столкновения!
Во избежание столкновения измерительного щупа с
обрабатываемой деталью ширину канавки лучше
задавать заниженной.
Если ширина канавки и безопасное расстояние не
допускают предварительного позиционирования
вблизи точек измерения, то система ЧПУ производит
измерение всегда исходя из центра канавки. В этом
случае измерительный щуп между двумя точками
измерения не перемещается на безопасную высоту.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.

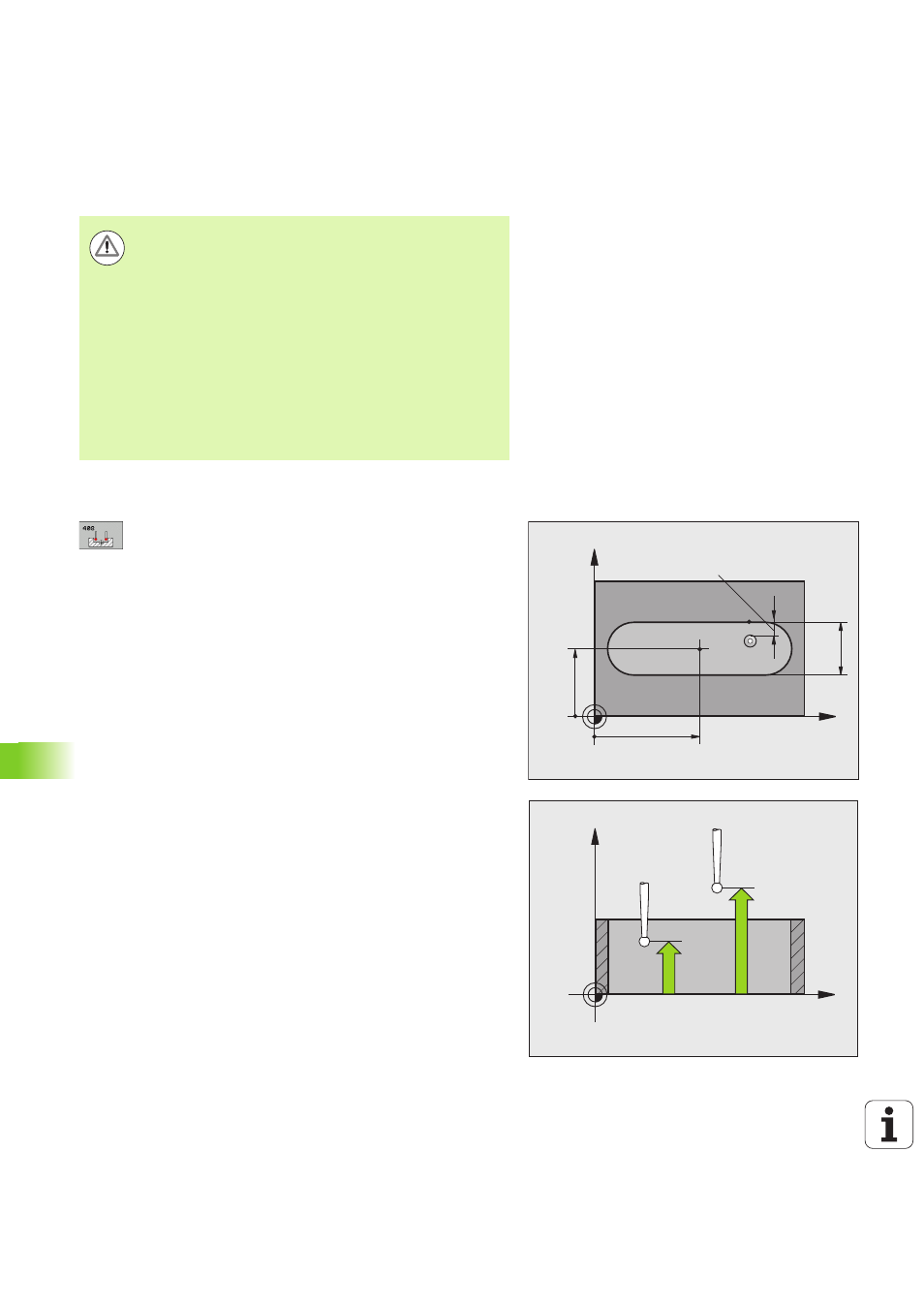

X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
