Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-06) Cycle programming
Страница 260
260
Циклы обработки: построчное фрезерование
10.3
ПОС
Т
Р
ОЧНОЕ
ФРЕЗЕР
ОВ
АНИЕ
(
цик
л
230, DIN/ISO: G230)

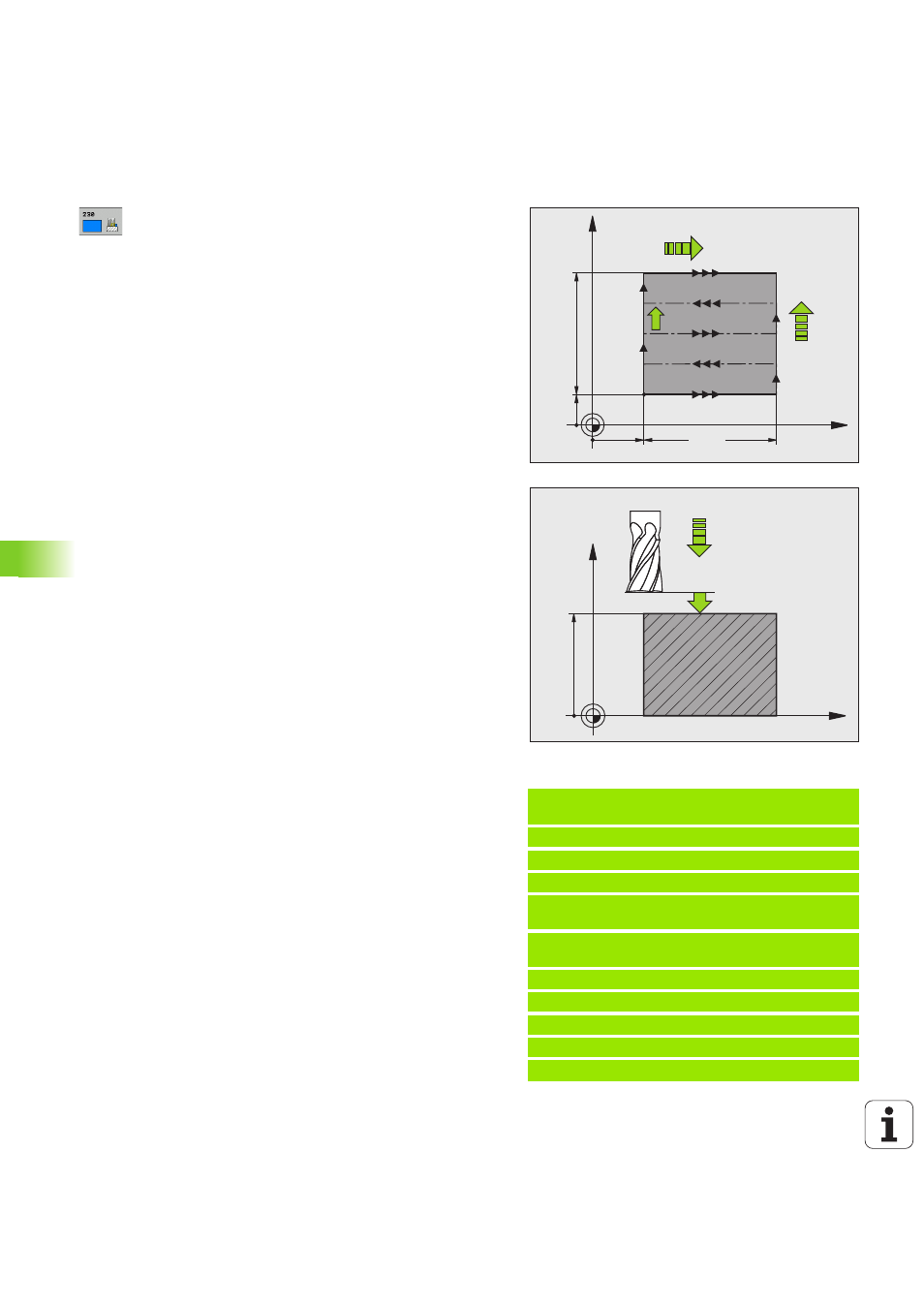

Параметры цикла
U
Начальная точка по 1-ой оси Q225
(абсолютная): координата точки минимума
построчно фрезеруемой поверхности по
главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Начальная точка по 2-ой оси Q226 (абсолютная):
координата точки минимума построчно
фрезеруемой поверхносити на
вспомогательной оси плоскости обработки
Диапазон ввода от -99999,9999 до 99999,9999
U
Начальная точка по 3-й оси Q227 (абсолютная):
высота по оси шпинделя, на которой
производится построчное фрезерование.
Диапазон ввода от -99999,9999 до 99999,9999
U
Длина 1-ой стороны Q218 (в инкрементах): длина
построчно фрезеруемой поверхности по главной
оси плоскости обработки, относительно исходной
точки по 1-ой оси. Диапазон ввода от 0 до
99999,9999
U
Длина 2-ой стороны Q219 (в инкрементах): длина
построчно фрезеруемой поверхности по
вспомогательной оси плоскости обработки,
относительно исходной точки по 2-ой оси.
Диапазон ввода от 0 до 99999,9999
U
Количество проходов Q240: количество строк, на
которое система ЧПУ должна переместить
инструмент по ширине. Диапазон ввода от 0 до
99999
U
Подача врезания на глубину Q206: скорость
движения инструмента при перемещении с
безопасной высоты до глубины фрезерования в
мм/мин. Диапазон ввода от 0 до 99999,9999 или
через FAUTO, FU, FZ
U
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999,9999 или
через FAUTO, FU, FZ
U
Поперечная подача Q209: скорость движения
инструмента при перемещении на следующую
строку в мм/мин; при программировании
поперечного перемещения по материалу вводите
значение Q209 меньше значения Q207; при
программировании поперечного свободного
перемещения значение Q209 может превышать
значение Q207. Диапазон ввода от 0 до
99999,9999 или через FAUTO, FU, FZ
U
Безопасное расстояние Q200 (в инкрементах):
расстояние между вершиной инструмента и
глубиной фрезерования для позиционирования в
начале и конце цикла. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Пример: NC-кадры
71 CYCL DEF 230 ПОСТРОЧНОЕ
ФРЕЗЕРОВАНИЕ
Q225=+10 ;НАЧАЛЬНАЯ ТОЧКА 1. ОСЬ
Q226=+12 ;НАЧАЛЬНАЯ ТОЧКА 2. ОСЬ
Q227=+2.5 ;НАЧАЛЬНАЯ ТОЧКА 3. ОСЬ
Q218=150 ;1-Я ДЛИНА БОК.
ПОВЕРХНОСТИ
Q219=75 ;2-Я ДЛИНА БОК.
ПОВЕРХНОСТИ
Q240=25 ;ЧИСЛО ПРОХОДОВ
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ НА ГЛ.
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q209=200 ;ПОПЕРЕЧНАЯ ПОДАЧА
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
