15.8 ТОЧКА ПРИВЯЗКИ К
ВНЕШНЕМУ УГЛУ (цикл 414,
DIN/ISO: G414)
Ход цикла
Цикл измерительного щупа 414 определяет точку пересечения
двух прямых и задает ее в качестве точки привязки. Также
система ЧПУ может записывать эту точку пересечения в таблицу
нулевых точек или в таблицу предустановок.

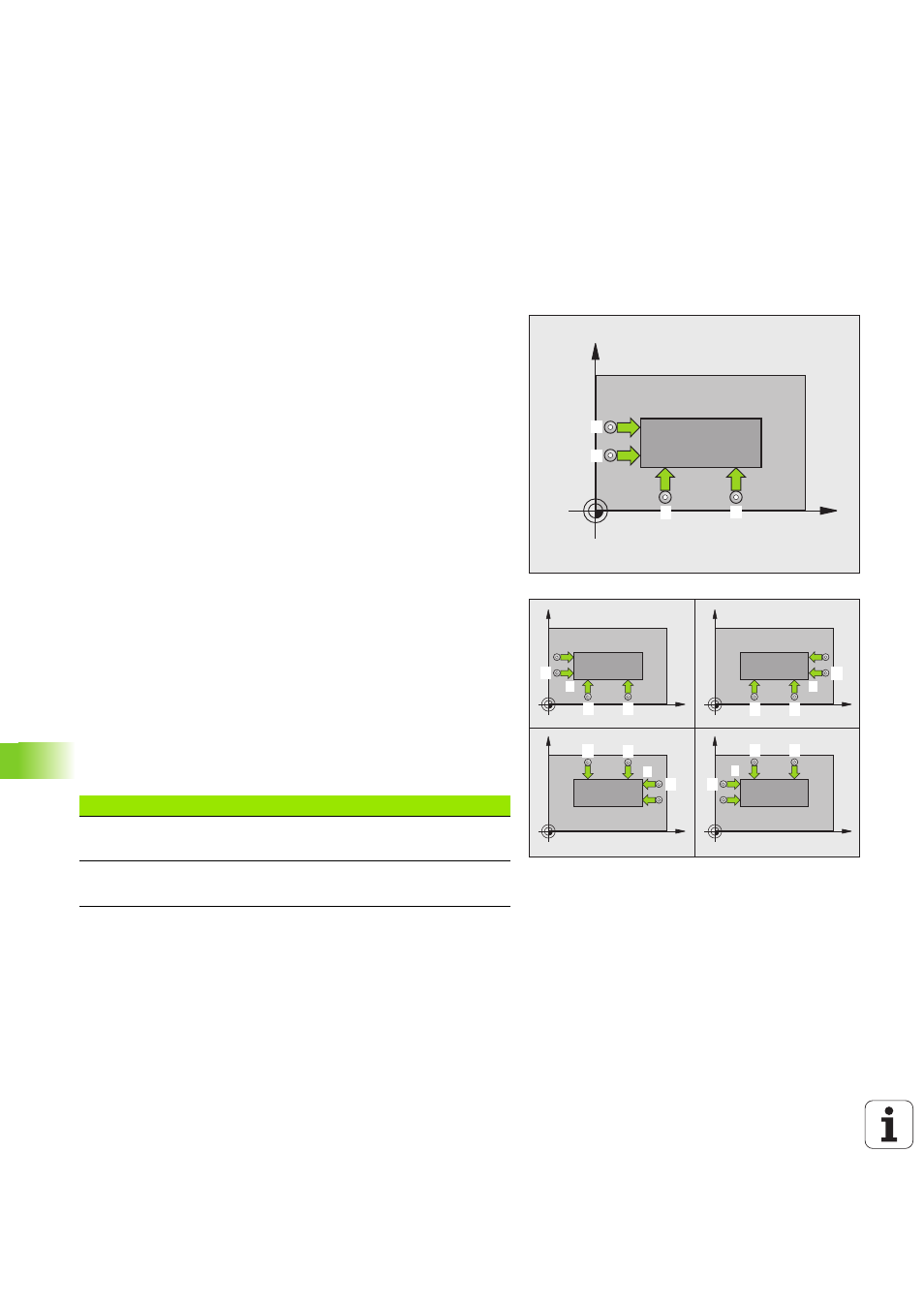

1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 322) в точку измерения 1
(см. ри. справа вверху). При этом ЧПУ отводит измерительный
щуп на безопасное расстояние в направлении,
противоположном направлению перемещения
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120). ЧПУ
определяет направление измерения автоматически в
зависимости от запрограммированной 3 точки измерения
3 После этого щуп перемещается к следующей точке измерения
2 и выполняет второе измерение
4 ЧПУ перемещает измерительный щуп в точку измерения 3 , а
затем в точку измерения 4 и выполняет третье и,
соответственно, четвертое измерение
5 После чего ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 348) и сохраняет координаты угла в параметрах Q
6 При необходимости система ЧПУ отдельным измерительным
ходом определяет точку привязки по оси измерительного щупа
X
Y
1 2
4
3
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
Номер параметра Значение
Q151 Фактическое значение угла на главной
оси
Q152 Фактическое значение угла на
вспомогательной оси
