316

Работа с циклами измерительных щупов

13.1

Об

щие

св

едения

о

цик

лах

из

мерительных

щупов

13.1 Общие сведения о циклах

измерительных щупов

Принцип действия

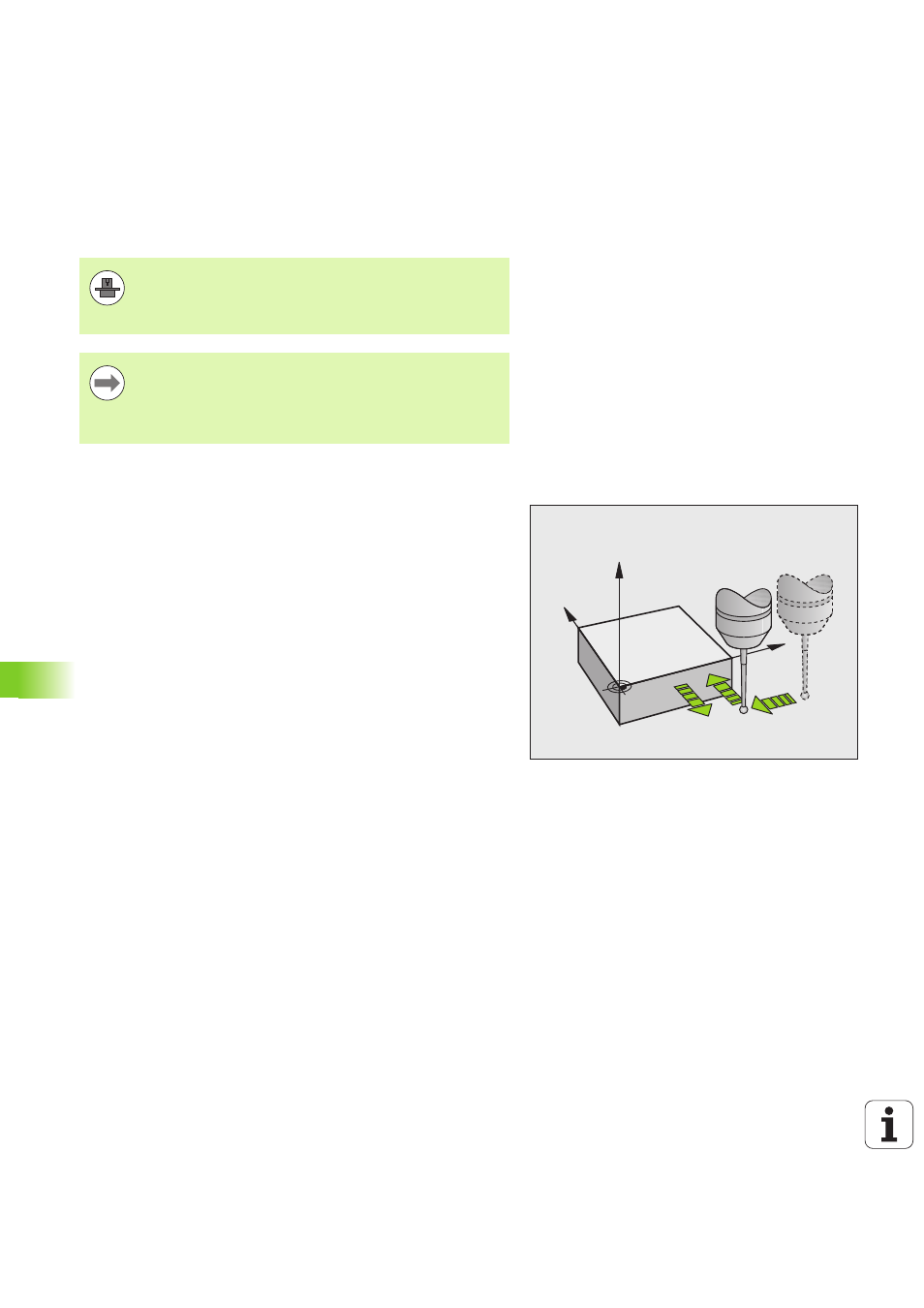

Когда ЧПУ отрабатывает цикл измерительного щупа, 3D-щуп

перемещается параллельно оси к обрабатываемой детали (также

при активном развороте плоскости обработки и при наклоненной

плоскости обработки). Изготовитель станка задает подачу

измерения в машинном параметре (см. «Перед тем как вы

начинаете работать с циклами измерительного щупа» далее в

этой главе).

Когда измерительный стержень касается заготовки,

„

измерительный 3D-щуп передает сигнал в ЧПУ: координаты

измеренного положения сохраняются в памяти,

„

3D-щуп останавливается и

„

возвращается на ускоренной подаче в начальное положение

операции измерения.

Если в пределах заданного пути измерительный стержень не

отклоняется, то ЧПУ выдает соответствующее сообщение об

ошибке (путь: MP6130).

Система ЧПУ должна быть подготовлена

производителем для применения 3D-измерительных

щупов. Руководствуйтесь инструкцией по

эксплуатации станка.

Если Вы проводите измерения во время работы

программы, обращайте внимание на то, чтобы данные

об инструменте (длина, радиус) могли использоваться

либо из калибровочных данных либо из последнего

кадра TOOL CALL (выбор через MP7411).

Y

X

Z

F

F MAX

F
