13.2 Перед тем как вы начинаете
работать с циклами
измерительного щупа!
Чтобы перекрыть максимально возможный диапазон задач
измерения, через машинные параметры вы можете сделать
настройки, которые определяют главные характеристики всех
циклов измерительного щупа:
Maксимальный путь до точки измерения:
MP6130
Если щуп в пределах определенного в MP6130 пути не
отклоняется, то ЧПУ выдает сообщение об ошибке.
Безопасное расстояние до точки измерения:
MP6140
В MP6140 задается, на каком расстоянии от определенной или
вычисленной циклом точки измерения ЧПУ должна
предварительно позиционировать измерительный щуп. Чем
меньше вводимое значение, тем точнее следует определять
положения для измерения. Во многих циклах измерительных
щупов можно дополнительно определять безопасное расстояние,
которое прибавляется к машинному параметру 6140.
Ориентация инфракрасного шупа в
запрограммированном направлении
измерения: MP6165
Чтобы повысить точность измерения при MP 6165 = 1 можно
добиться того, что инфракрасный щуп перед каждой операцией
измерения будет ориентироваться в запрограммированном
направлении измерения. Благодаря этому щуп отклоняется
всегда в одном и том же направлении.

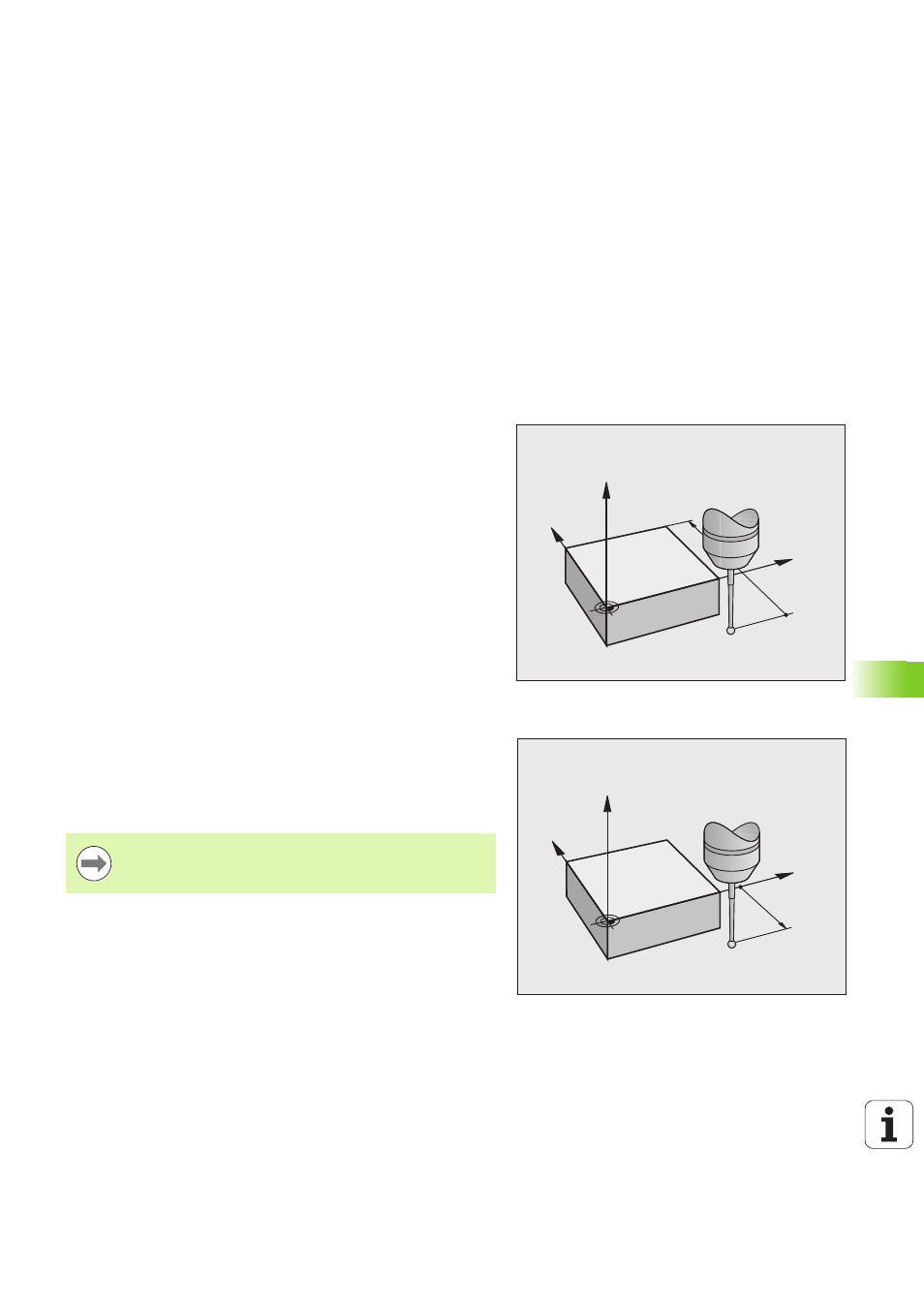

Y
X
Z
MP6130
Y
X
Z
MP6140
Если вы изменяете МР6165, то необходимо заново
провести калибровку измерительного щупа, так как
изменяется характеристика отклонения.
