Циклы измерительных щупов: автоматический контроль деталей
16.10
ИЗМЕРЕНИЕ
ШИРИНЫ
РЕБР
А
(
цик
л
426, DIN/ISO:
G426)

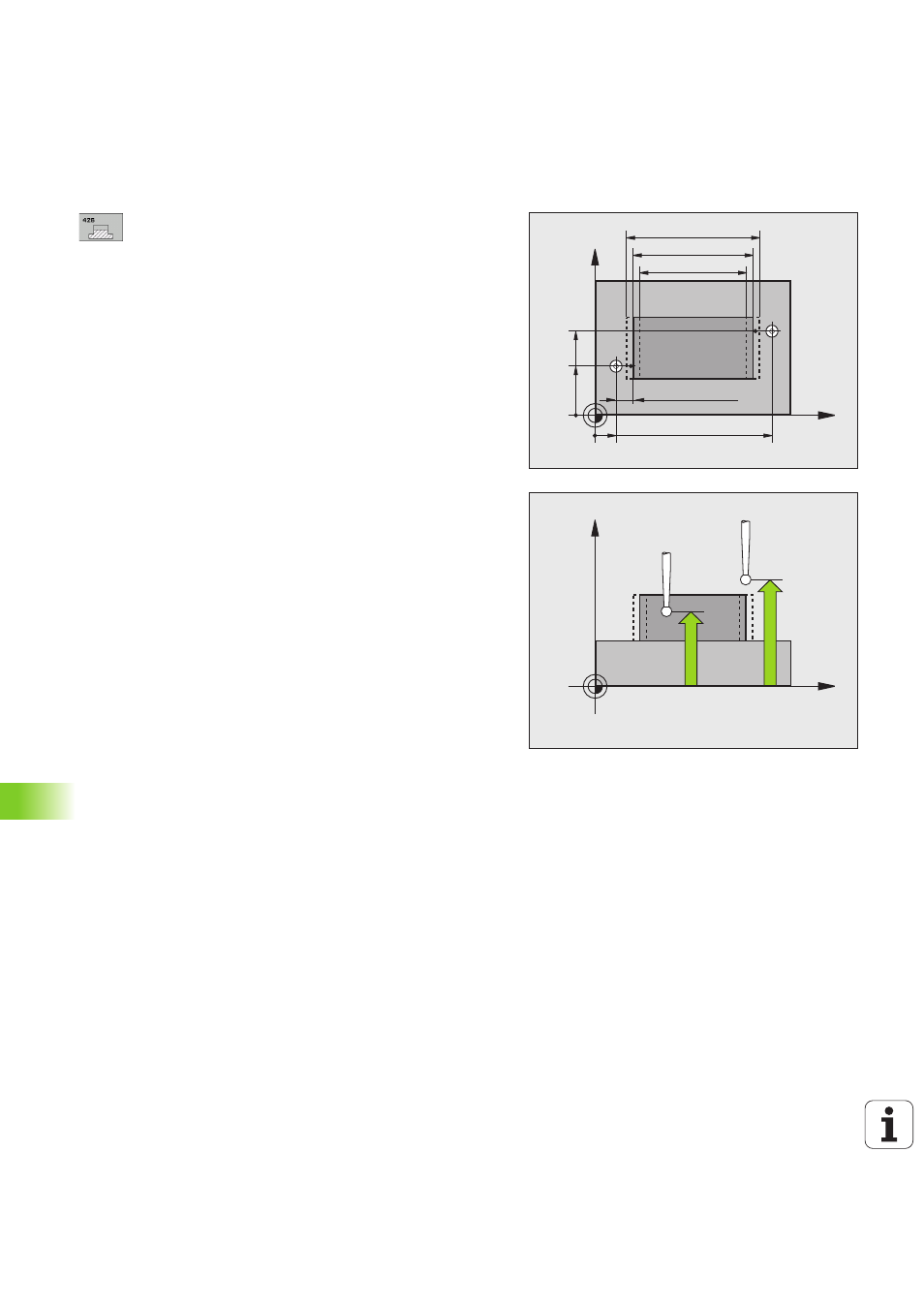

Параметры цикла
U
1-ая точка измерения по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1-ая точка измерения по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2-ая точка измерения по 1-ой оси Q265
(абсолютная): координата второй точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-ая точка измерения по 2-ой оси Q266
(абсолютная): координата второй точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Ось измерения Q272: ось на плоскости обработки,
на которой должно производиться измерение:
1:главная ось = ось измерения
2:вспомогательная ось = ось измерения
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра шарика
(=точки контакта) по оси измерительного щупа,
на которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, в которой
столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
U
Заданная длина Q311: заданное значение
измеряемой длины. Диапазон ввода от 0 до
99999,9999
U
Максимальный размер Q288: наибольшая
разрешенная длина. Диапазон ввода от 0 до
99999,9999
U
Минимальный размер Q289: наименьшая
разрешенная длина. Диапазон ввода от 0 до
99999,9999
MP6140 + Q320
Q264
Q265
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q266
Q263
X
Z
Q260
Q261
