Циклы измерительного щупа: автоматическое определение точек привязки
15.1
1
ТО
Ч
К
А
ПРИВ
ЯЗКИ
НА
ОСИ
ЩУПА
(
цик
л
417, DIN/ISO:
G417)

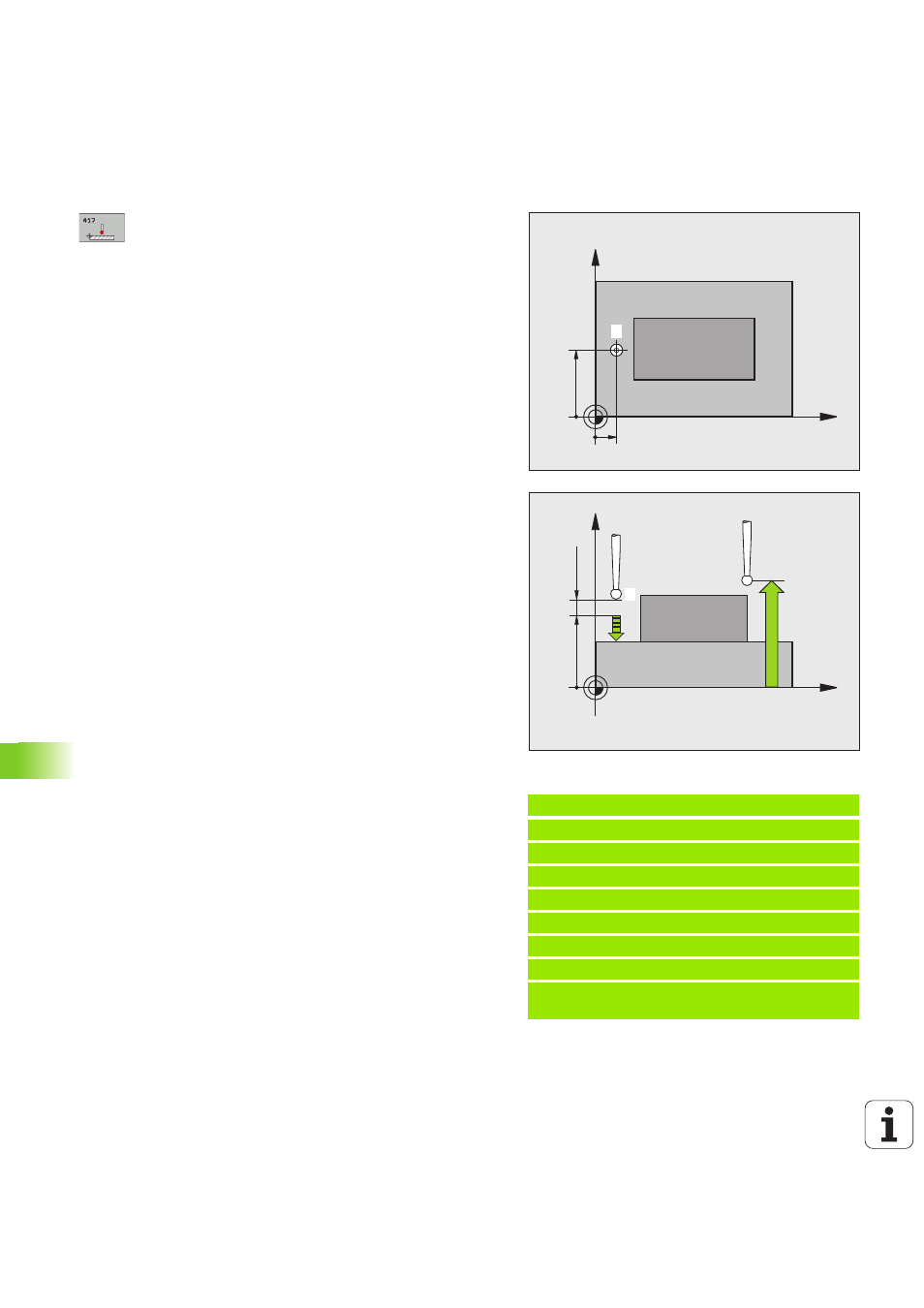

Параметры цикла
U
1-ая точка измерения по 1-ой оси Q263
(абсолютная): координата первой точки
измерения на главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1-ая точка измерения по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
1-ая точка измерения по 3-ей оси Q294
(абсолютная): координата первой точки
измерения по оси измерительного щупа Диапазон
ввода от -99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в инкрементах):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, в которой
столкновение измерительного щупа и
обрабатываемой детали (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
U
Номер нулевой точки в таблице Q305: задайте
номер в таблице нулевых точек/таблице
предустановок, под которым система ЧПУ должна
сохранить координату. При вводе Q305=0 система
ЧПУ автоматически устанавливает индикацию
так, что новая точка привязки находится на
измеряемой поверхности. Диапазон ввода от 0 до
2999
U
Новая точка привязки по оси измерительного щупа
Q333 (aбсолютная): координата по оси измерения,
в которую система ЧПУ должна установить точку
привязки. Базовая настройка = 0. Диапазон ввода
от -99999,9999 до 99999,9999
U
Передача результата измерения (0,1) Q303:
задается, следует ли сохранить установленную
точку привязки в таблице нулевых точек или в
таблице предустановок:
-1: Не использовать! Задается системой ЧПУ при
считывании старых программ (смотри
„Сохранение рассчитанной точки привязки в
памяти” на странице 348)
0: записать полученную точку привязки в активную
таблицу нулевых точек. Системой отсчета
является активная система координат детали
1: записать полученную точку привязки в таблицу
предустановок. Системой отсчета является
система координат станка (REF-система)
Пример: NC-кадры
5 TCH PROBE 417 ТЧК. ПРИВ.К ОСИ ЩУПА
Q263=+25 ;1-АЯ ТОЧКА 1-ОЙ ОСИ
Q264=+25 ;1-АЯ ТОЧКА 2-ОЙ ОСИ
Q294=+25 ;1-АЯ ТОЧКА 3-ЕЙ ОСИ
Q320=0
;БЕЗОП. РАССТ.
Q260=+50 ;БЕЗОП. ВЫСОТА
Q305=0
;НОМЕР В ТАБЛИЦЕ
Q333=+0 ;ТОЧКА ПРИВЯЗКИ
Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ
ИЗМЕР.
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
