388
Циклы измерительного щупа: автоматическое определение точек привязки
15.12
Т
ОЧКА
ПРИВ
ЯЗКИ
ПО
4
ОТВЕР
С
ТИЯМ
(
цик
л
418, DIN/ISO: G418)
Учитывайте при программировании!

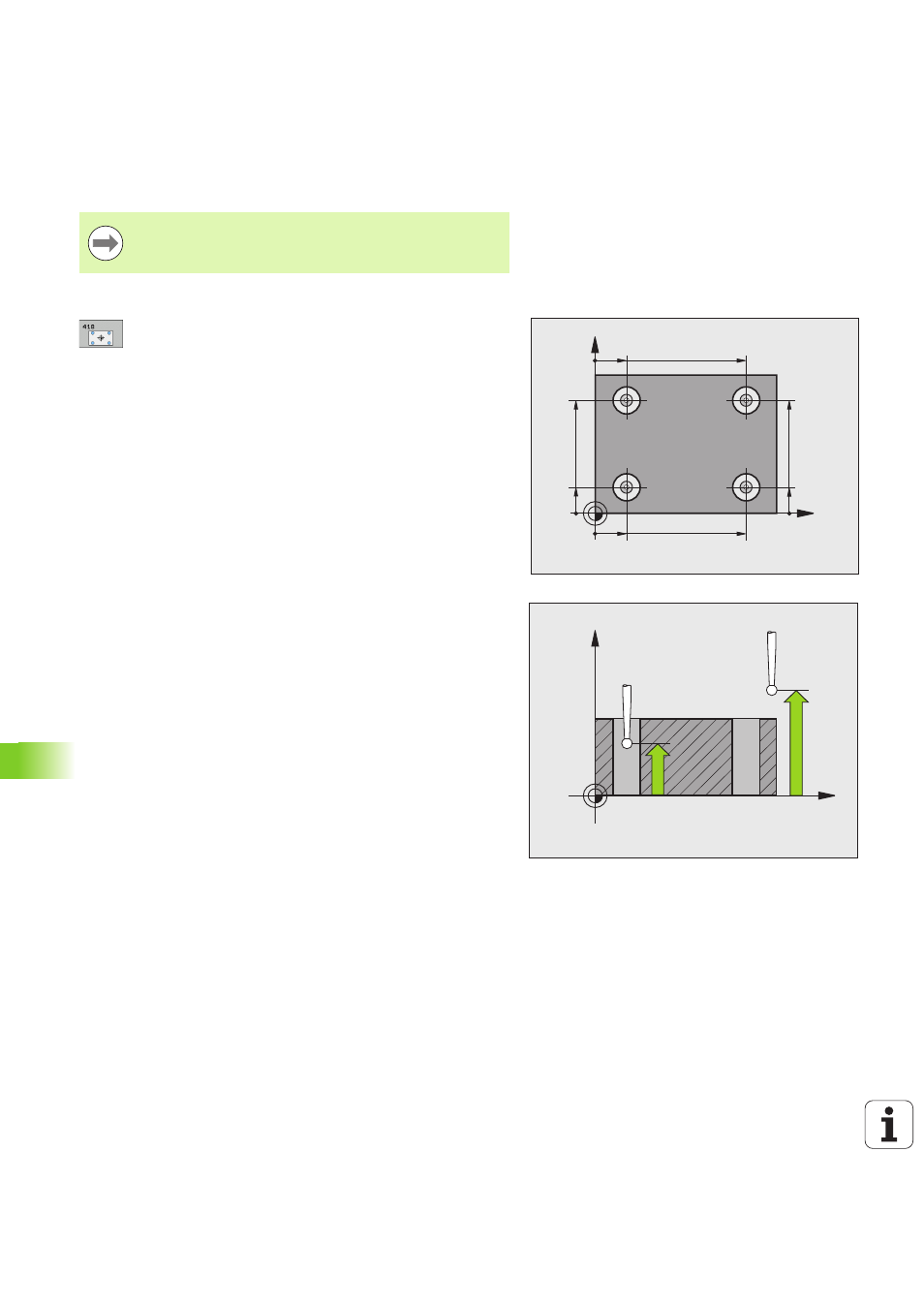

Параметры цикла
U
1-ый центр по 1-ой оси Q268 (абсолют-
ный): центр первого отверстия по глав-
ной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
1-ый центр 2-ой оси Q269 (абсолютный):
центр первого отверстия по вспомогатель-
ной оси плоскости обработки. Диапазон вво-
да от -99999,9999 до 99999,9999
U
2-ой центр по 1-ой оси Q270 (абсолютный):
центр второго отверстия по главной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-ой центр по 2-ой оси Q271 (абсолютный):
центр второго отверстия по вспомогатель-
ной оси плоскости обработки. Диапазон вво-
да от -99999,9999 до 99999,9999
U
3-ий центр по 1-ой оси Q316 (абсолют-
ный): центр третьего отверстия по глав-
ной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
3-ий центр по 2-ой оси Q317 (абсолютный):
центр третьего отверстия по вспомогатель-
ной оси плоскости обработки. Диапазон вво-
да от -99999,9999 до 99999,9999
U
4-ый центр по 1-ой оси Q318 (абсолютный):
центр четвертого отверстия по главной
оси плоскости обработки. Диапазон ввода
от -99999,9999 до 99999,9999
U
4-ый центр по 2-ой оси Q319 (абсолютный):
центр четвертого отверстия по вспомогатель-
ной оси плоскости обработки. Диапазон ввода
от -99999,9999 до 99999,9999
U
Высота измерения по оси щупа Q261 (абсолют-
ная): координата центра шарика (=точки контак-
та) по оси измерительного щупа, на которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U
Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного приспособле-
ния) невозможно. Диапазон ввода от -99999,9999
до 99999,9999 или через PREDEF
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
