406
Циклы измерительных щупов: автоматический контроль деталей
16.2
БА
З
О
В
А
Я
ПЛОСКОС
Т
Ь
(
цик
л
0, DIN/ISO: G55)
16.2 БАЗОВАЯ ПЛОСКОСТЬ
(цикл 0, DIN/ISO: G55)

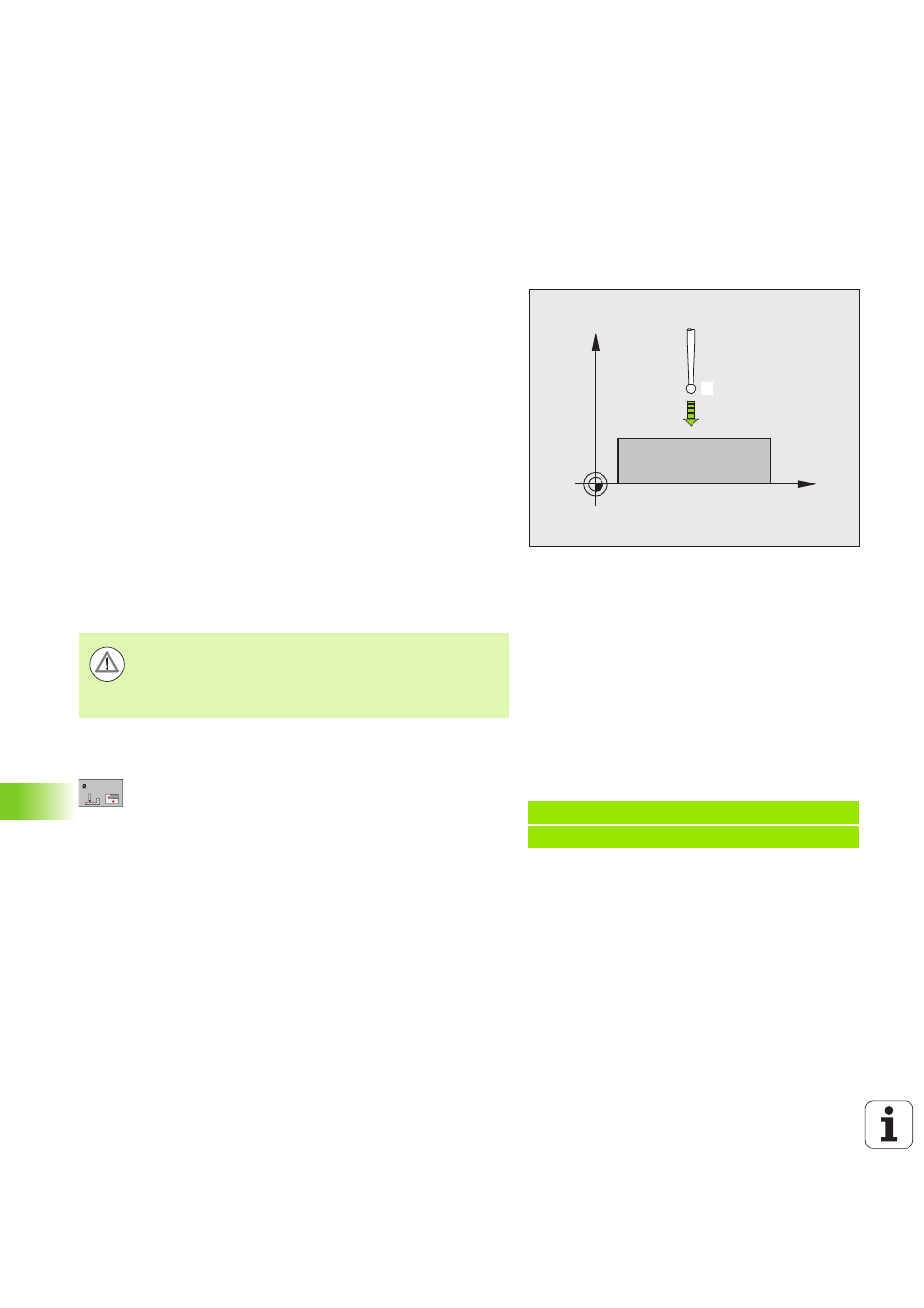

Ход цикла
1 Измерительный щуп выполняет 3D-перемещение с
ускоренной подачей (значение из MP6150) в
запрограммированную в цикле предварительную позицию
1
2 Затем щуп выполняет операцию ощупывания с подачей
измерения (MP6120). Направление измерения задается в
цикле
3 После того как ЧПУ определит позицию, щуп возвращается в
начальную точку операции измерения и сохраняет
измеренную координату в параметре Q. Дополнительно ЧПУ
сохраняет координаты положения, в котором находится
измерительный щуп в момент выдачи сигнала переключения,
в параметрах с Q115 по Q119. Для значений в этих параметрах
система ЧПУ не учитывает длину и радиус щупа
Учитывайте при программировании!
Параметры цикла
U
Номер параметра для результата: введите номер Q-
параметра, которому присваивается значение
координаты. Диапазон ввода от 0 до 1999
U
Ось измерения/направление измерения: введите
ось измерения с помощью клавиши выбора оси
или с клавиатуры ASCII, а также введите знак для
направления измерения. Потвердите с помощью
кнопки ENT. Диапазон ввода всех осей ЧПУ
U
Заданное значение положения: введите все
координаты предварительного позиционирования
измерительного щупа с помощью клавиш выбора
оси или через клавиатуру ASCII. Диапазон ввода
от -99999,9999 до 99999,9999
U
Завершение ввода: нажмите кнопку ENT
X
Z
1
Осторожно, опасность столкновения!
Позиционируйте измерительный щуп таким образом,
чтобы при подводе к запрограммированному
положению столкновение избегалось.
Пример: NC-кадры
67 TCH PROBE 0.0 БАЗОВАЯ ПЛОСКОСТЬ Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
