Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-06) Cycle programming
Страница 193
Advertising
HEIDENHAIN iTNC 530
193
7.5
ПРЕДВ
А
РИТЕЛЬНОЕ
СВЕР
ЛЕНИЕ
(
цик
л
21, DIN/ISO: G121)

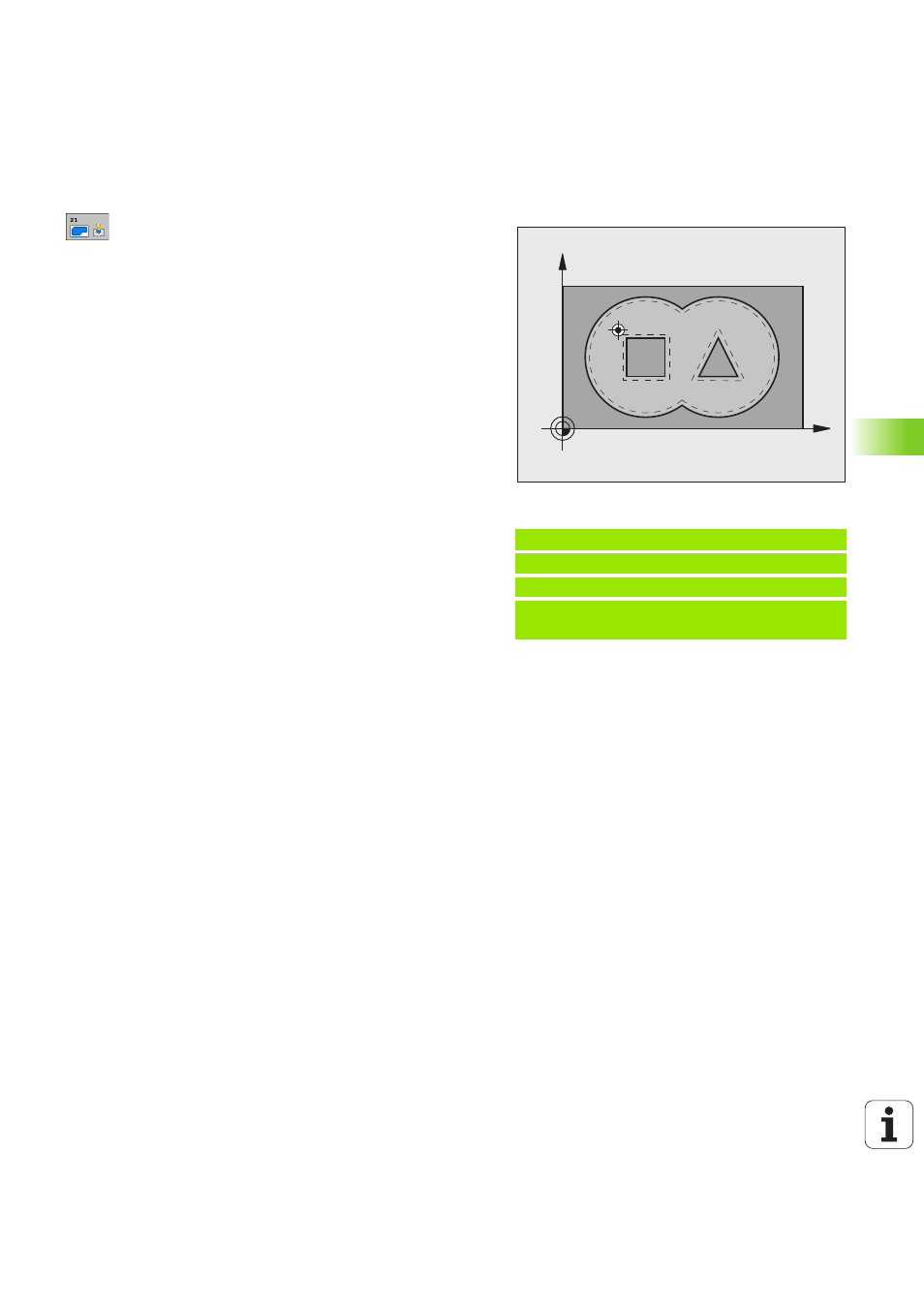

Параметры цикла
U
Глубина врезания Q10 (в инкрементах): размер,
на который инструмент каждый раз врезается
(знак числа при отрицательном направлении
обработки “–”). Диапазон ввода -от 99999,9999 до
99999,9999
U
Подача врезания на глубину Q11: подача в мм/мин.
Диапазон ввода от 0 до 99999,9999 или через
FAUTO, FU, FZ
U
Номер/имя инструмента чистовой обработки Q13,
т.е. QS13: номер инструмента для инструмента
чистовой обработки. Диапазон ввода от 0 до 32767,9
при вводе номера, максимум 16 знаков для имени
Пример: NC-кадры
58 CYCL DEF 21 ПРЕДВ. СВЕРЛЕНИЕ
Q10=+5
;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ НА ГЛ.
Q13=1
;ИНСТР. ДЛЯ ЧИСТОВОЙ
ОБР.
