Циклы измерительных щупов: автоматический контроль деталей
16.7
ИЗМЕРЕНИЕ
ПР
ЯМО
У
ГО
ЛЬНОГ
О
КАР
М
АНА
(
цик
л
423, DIN/ISO:
G423)
16.7 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО
КАРМАНА (цикл 423,
DIN/ISO: G423)
Ход цикла

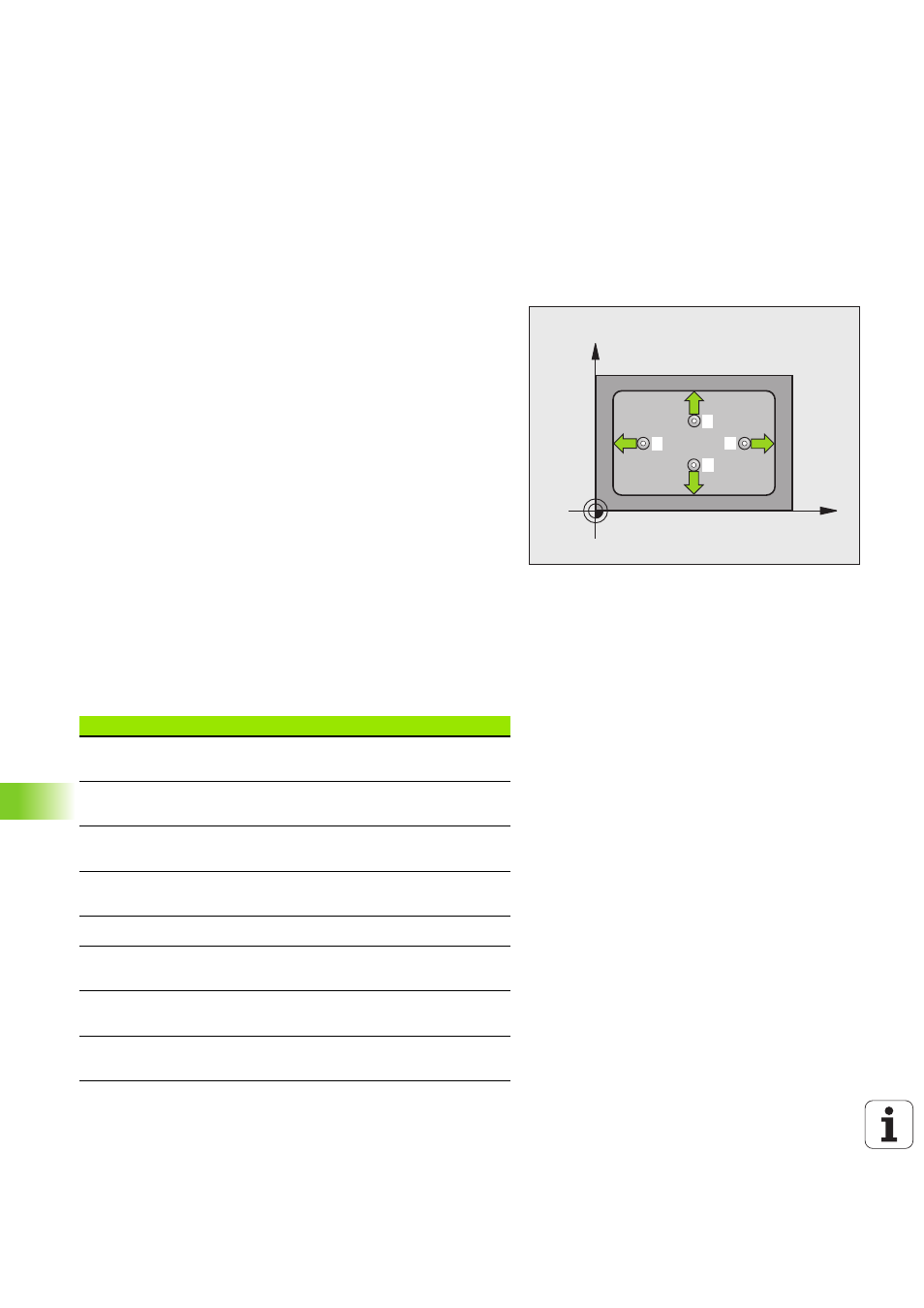

Цикл измерительного щупа 423 определяет центр, а также длину
и ширину прямоугольного кармана. Если в цикле задаются
соответствующие значения допуска, то ЧПУ осуществляет
сравнение заданного и фактического значения и записывает это
отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 322) в точку измерения
1
.
ЧПУ расчитывает точки измерения на основе данных цикла и
безопасного расстояния из MP6140
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120)
3 После этого щуп перемещается либо параллельно оси на
высоту измерения, либо линейно на безопасную высоту к
следующей точке измерения
2
и выполняет там второе
измерение
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третий и,
соответственно, четвертый замер
5 Затем ЧПУ возвращает измерительный щуп на безопасную
высоту и запоминает фактические значения и отклонения в
следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q154
Фактическое значение длины стороны
по главной оси
Q155
Фактическое значение длины стороны
по вспомогательной оси
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по
вспомогательной оси
Q164
Отклонение длины стороны по главной
оси
Q165
Отклонение длины стороны по
вспомогательной оси
