Учитывайте при программировании, Параметры цикла, Учитывайте при программировании! параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-06) Cycle programming
Страница 378
378
Циклы измерительного щупа: автоматическое определение точек привязки
15.9
ТО
Ч
К
А
ПРИВ
ЯЗКИ
К
ВНУТРЕННЕМУ
УГ
ЛУ
(
цик
л
415, DIN/ISO: G415)
Учитывайте при программировании!

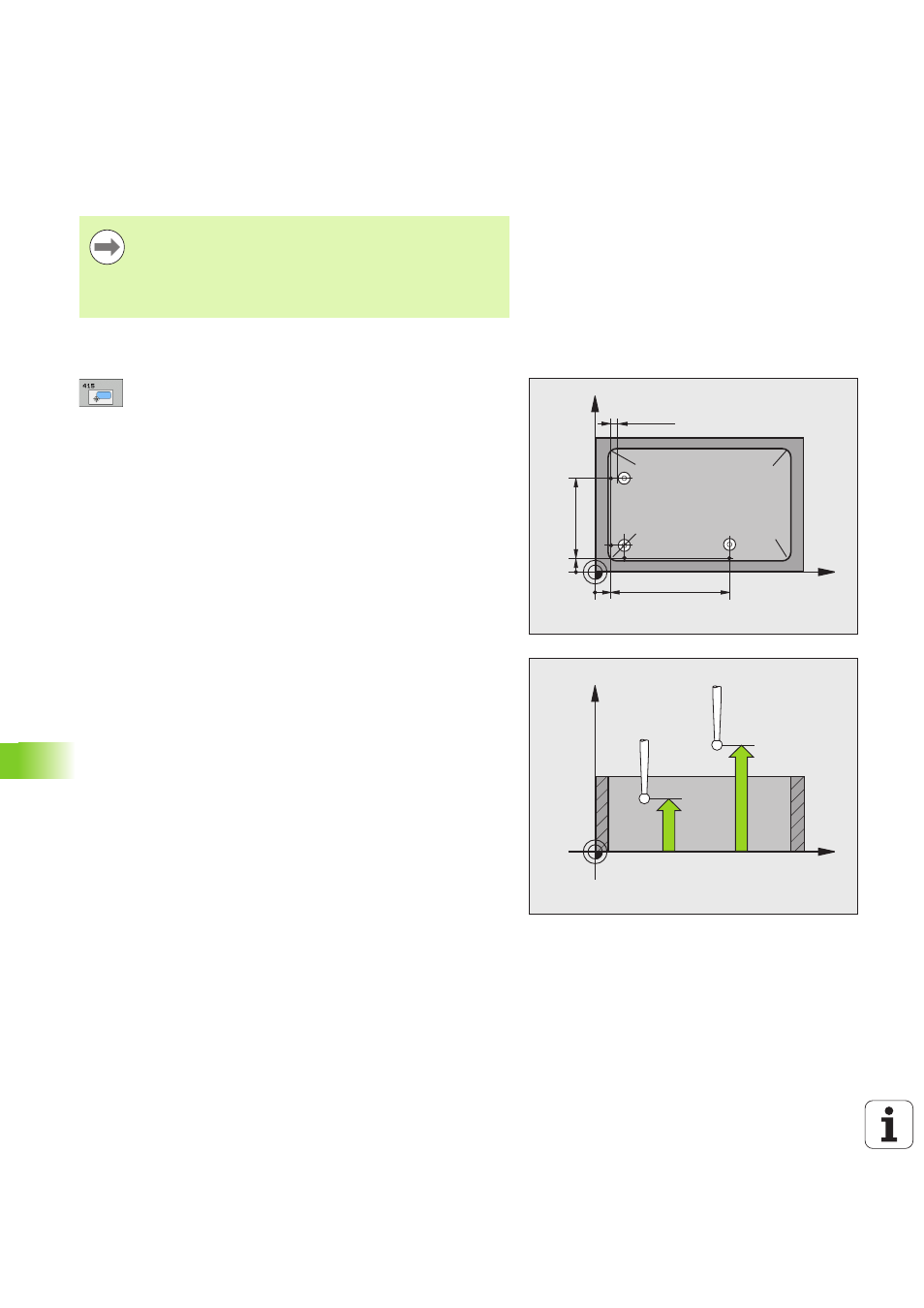

Параметры цикла
U
1-ая точка измерения по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1-ая точка измерения по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Расстояние 1-я ось Q326 (в инкрементах):
расстояние между первой и второй точкой
измерения по главной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U
Расстояние 2-я ось Q327 (в инкрементах):
расстояние между второй и третьей точкой
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Угол Q308: номер угла, в который ЧПУ должна
установить точку привязки. Диапазон ввода от 1
до 4
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра шарика
(=точки контакта) по оси измерительного щупа,
на которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в инкрементах):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
ЧПУ измеряет первую прямую всегда в направлении
вспомогательной оси плоскости обработки.
X
Y
Q264
Q263
Q326
Q327
Q308=1
Q308=2
Q308=3
Q308=4
MP6140
+
Q320
X
Z
Q261
Q260
