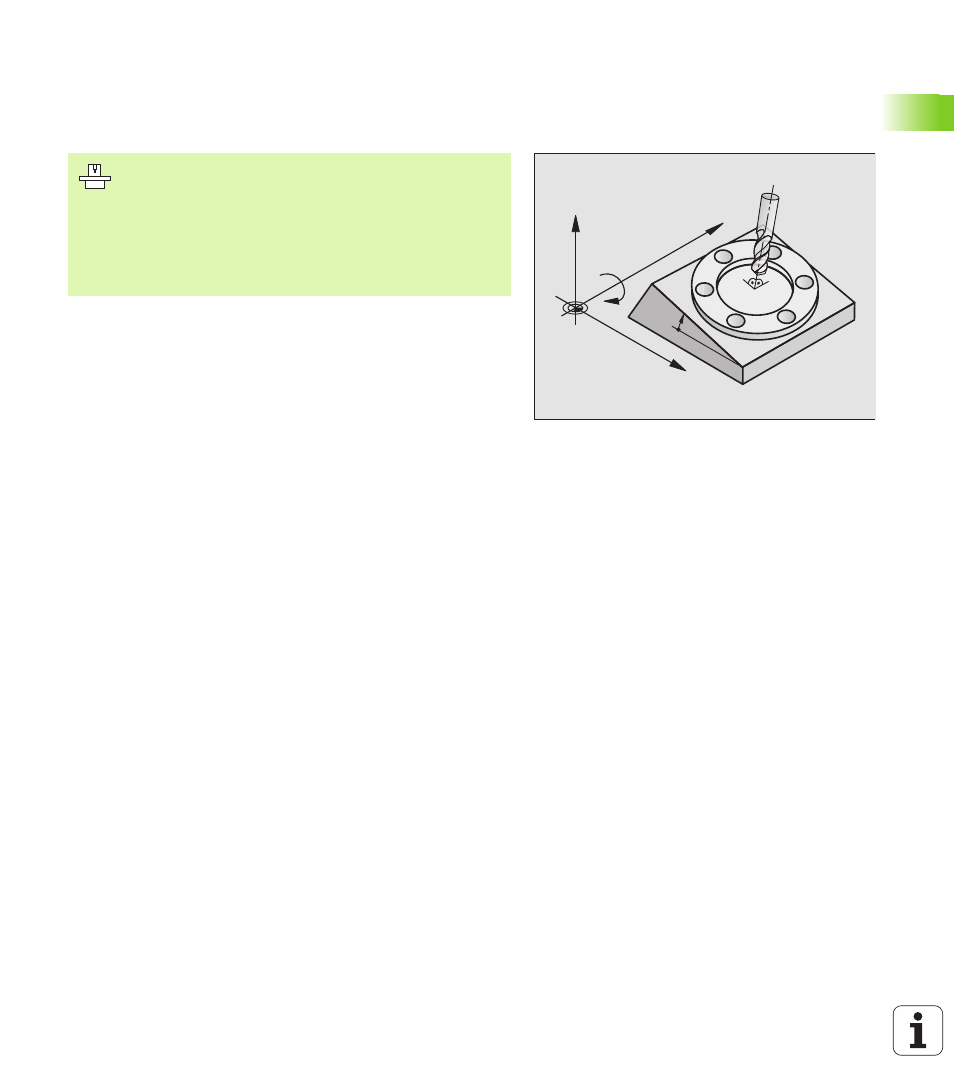

2.5 Наклон плоскости обработки
(ПО-опция 1)
Применение, способ работы
ЧПУ поддерживает наклонение плоскостей обработки на станках с
качающейся головкой а также с поворотными столами. Типичные
применения это нпр. наклонные скважины или лежащие наклонно
в пространстве контуры. Плоскость обработки наклоняется при
этом всегда вокруг активной нулевой точки. Как всегда, обработка
программируется на главной плоскости (нпр. X/Y-плоскость),
однако выполняется на той плоскости, котороя наклоняется к
главной плоскости.
Для наклона плоскости обработки находятся три функции в
распоряжении:
Мануальный наклон с помощью программируемой клавиши 3D
ROT в режимах работы Ручное управление и Эл. маховичок,
смотри “Активировать ручное наклонение”, страница 75
Управляемый наклон, цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ в
программе обработки (смотри “ПЛОСКОСТЬ ОБРАБОТКИ
(цикл 19, ПО-опция 1)” на странице 446)
Управляемый наклон, PLANE-функция в программе обработки
(смотри “Функция PLANE: Наклонение плоскости обработки
(опция-ПО 1)” на странице 460)
Функции ЧПУ для “Наклона плоскости обработки ” это функции
преобразования координат. При этом плоскость обработки
находится всегда вертикально к направлении оси инструмента.
Функции для наклона поверхности обработки
приспособливаются производителем к УЧПУ и к станку.
В случае определённых поворотных головок
(поворотных столов) производитель станка определяет,
как интерпретируются УЧПУ программированные углы:
как координаты осей вращения или угловые компоненты
наклонённой поверхности. Обратите внимание на
информацию в инструкции обслуживания станка.
X
Z
Y
B
10°
