11 Программирование: Q-параметры
11
.8
Д
о
по
лнительные
ф
ункции
FN15: PRINT (ПРИНТ): Выдача текстов или
значений Q-параметров
С помощью функции FN 15: С помощью функции FN 15: PRINT
можете выдавать значения Q-параметров и сообщения об
ошибках через интерфейс данных, на пример на принтер. Если
сохраняем значения для внутреннего использования или выдаём
их на ПЭВМ, то ЧПУ запоминает эти данные в файле %FN
15RUN.A (выдача во время прогона программы ) или в файле
%FN15SIM.A (выдача во время теста программы).
Выдача осуществляестя буферизованной и наступает в концу
PGM, даже если оператор приостановить PGM. При виде
производства одтельными блоками передача данных наступает в
конце блока.
Выдача диалогов и сообщений об ошибках с помощью FN 15:
PRINT „Числовое значение“
Пример: Пример: выдача номера диалога 20
Выдача диалогов и Q-параметров с помощью FN15: PRINT
„Q-параметры“
Пример применения: протоколирование измерения
обрабатываемой детали.
Вы можете выдавать до шести Q-параметров и числовых
значений одновременно. ЧПУ отделяет эти с помощью косых
черт.
Пример: Пример: выдача диалога 1 и числового значения Q1
1085
Строка с защитой от записи
1086
Нет определения угла при вершине
Номер
ошибки
Текст

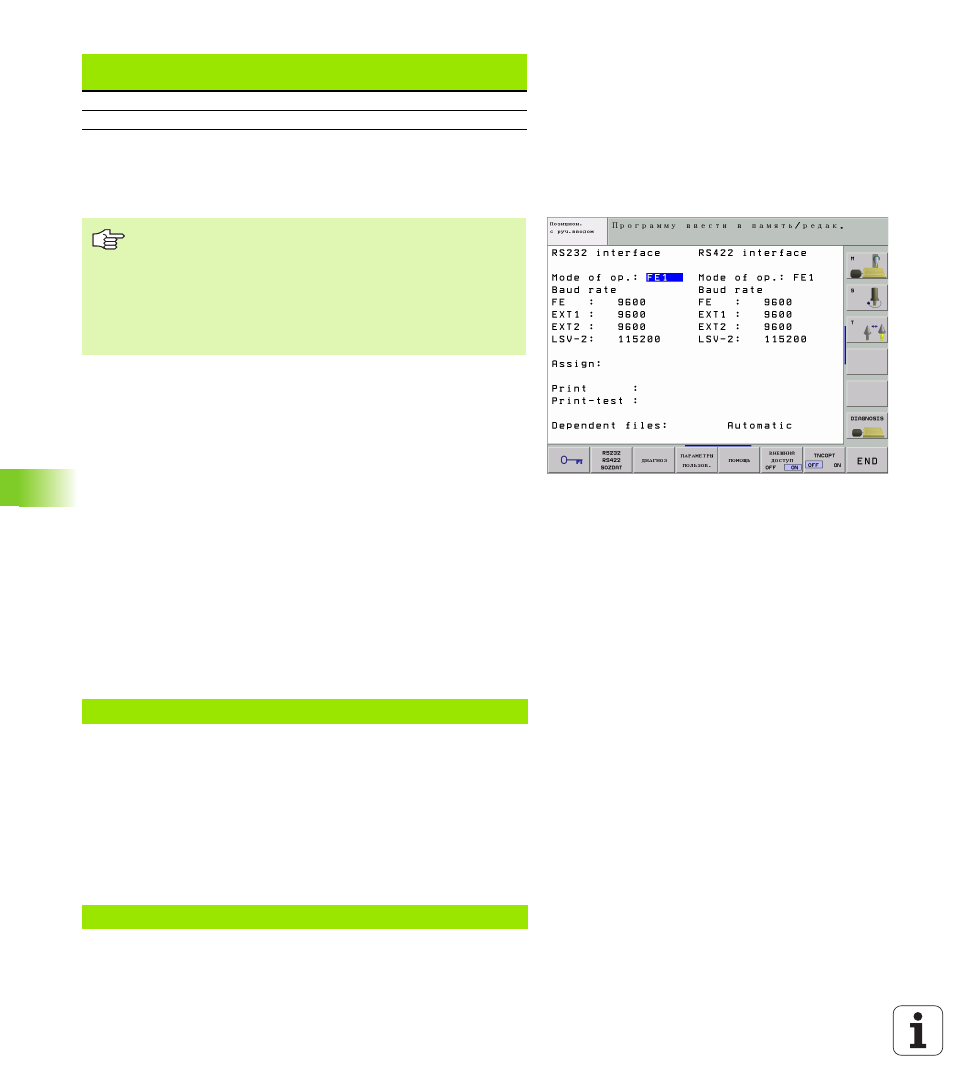

Наладка интерфейса данных Настройка интерфейса
данных: в пункте меню PRINT или PRINT-TEST
определить тракт, на котором ЧПУ должно запоминать
тексты или значения Q-параметров. Смотри
“Распределение”, странице 588.
Через интерфейс Ethernet не выдаются данные с
FN15.
Числовое значение от 0 до
99:
Диалоги для цикли производителя
начиная с 100:
PLC-сообщения об ошибках
67 FN15: PRINT 20
70 FN15: PRINT1/Q1
